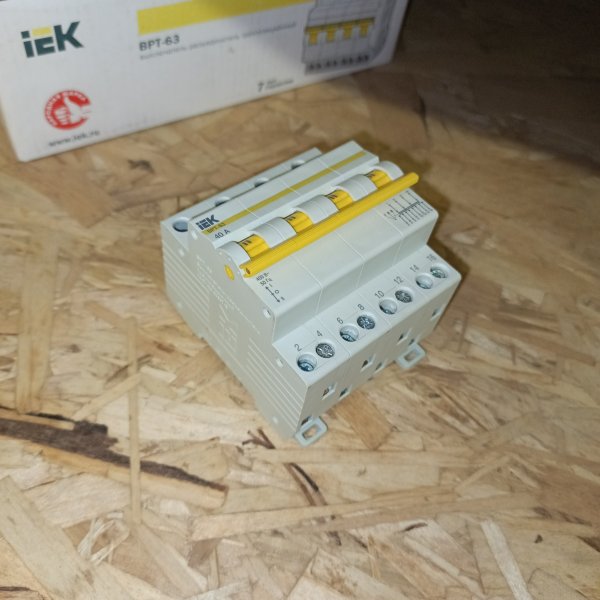

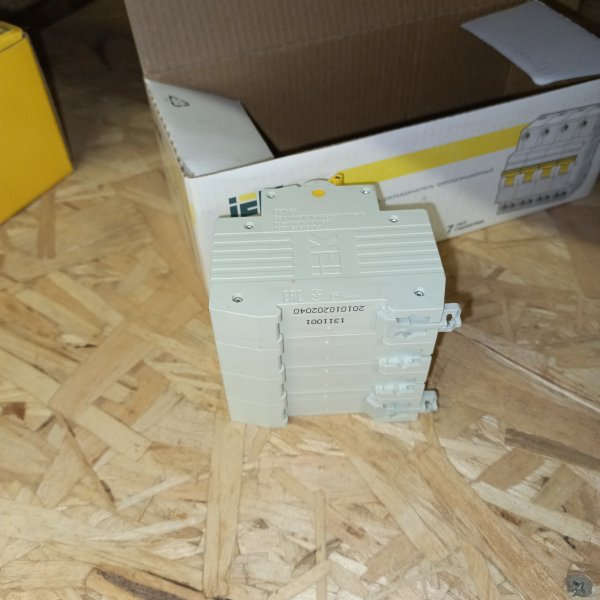

Выключатель нагрузки четырехполюсный 3-фазный IEK ВРТ-63 40 ампер 3 положения на din-рейку
Выключатель нагрузки четырехполюсный 3-фазный IEK ВРТ-63 40 ампер 3 положения на din-рейку MPR10-4-040
Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.
- Эффективное переключение электрических цепей.
- Проведение тока в нормальном режиме.
- Оперативное включение и выключение электрических цепей.
- Три фиксированных положения рукоятки I-0-II.
- Среднее положение рукоятки фиксирует нулевое положение контактов.
- Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.
- Фирменный дизайн и гравировка логотипом боковых сторон.
- Характеристики:
- Тип включения или отключения: Переключатель на 2 направления
- Количество переключающих контактов: 4
- Количество полюсов: 4
- Номин ток: 40 А
- Номин раб напряжение: 400 В
- Тип напряжения: Переменный (AC)
- Ширина по количеству модульных расстояний: 72 мм
- Степень защиты - IP: IP20
- Частота сети: 50 Гц
- Номин импульсное выдерживаемое напряжение: 4000 кВ
- Вкл и откл способность: 3 I на Ie
- Напряжение постоянного тока на один полюс: 48 В
- Номин кратковрем выдерж в течении 1 с ток Icw: 12 А
- Мех износостойкость: 30000 циклов
- Электр износостойкость: 10000 циклов
- Макс поперечное сечение проводника: 10 мм2
- Момент затяжки винтов контактных зажимов: 1.2 нм
- Диапазон рабочих температур: -25…+40 °C
- Относительная влажность воздуха: 50% при + 40°С
- Рабочее положение: Вертикальное
- Угол возможного отклонения в рабочем положении: 90 °C
- Категория применения: АС-22В
| Бренд | IEK |
| Номинальный ток | 40 A |
| Количество полюсов | 4 |
| Реверсивный | Да |
| Количество модулей | 4 |
Выключатель/переключатель модульный для распределительного щита EC001545
Выключатель-разъединитель трехпозиционный 4п ВРТ-63 40А IEK MPR10-4-040
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку
Реверсивный рубильник — та вещь, про которую вспоминают, когда нужно без лишних «танцев» перекинуть питание с одного ввода на другой и при этом сохранить порядок в щите. IEK ВРТ-63 в модульном исполнении как раз из этой категории: ставится на DIN-рейку, работает предсказуемо и дает нормальную ручную коммутацию.
По месту применения это обычно вводные щиты в частных домах и небольших коммерческих объектах, где есть основной ввод и резерв: генератор, второй ввод, отдельная линия от ИБП. Также его берут в распределительные щиты для оборудования, которое нужно переключать между источниками или направлениями питания вручную, без автоматики — когда важнее простота и понятная логика переключения.
Ключевые характеристики по делу:
- серия ВРТ-63, модульный формат для установки на DIN-рейку;
- 4 полюса (4P) — удобно для трехфазных сетей, когда нужно коммутировать не только фазы, но и рабочий ноль;
- номинальный ток 40 А;
- трехпозиционный переключатель: два рабочих положения и нейтраль по центру;
- исполнение как выключатель нагрузки (рубильник), модель: MPR10-4-040.
Практический плюс трех позиций — в среднем положении вы получаете явный разрыв цепи. Это сильно упрощает обслуживание: можно безопасно «обесточить» участок перед работами и визуально понимать, что рубильник не стоит ни на одном вводе. Модульное исполнение экономит место и делает монтаж привычным для любого щита: не нужно городить отдельные панели и держатели, поставили рядом с автоматикой и подписали вводы.
По работе все просто: рукоятка механически переводит контакты, и нагрузка подключается либо к одному, либо к другому направлению. Это именно ручной коммутационный аппарат — он не заменяет автоматический ввод резерва и не «думает» за вас, зато дает надежное и понятное переключение без промежуточных схем.
Почему берут такие рубильники: когда нужен честный ручной перекидной ввод без электроники, с нормальной развязкой и с возможностью быстро переключиться на резерв. Плюс 4P часто выбирают осознанно — чтобы не оставлять ноль «висеть» на старом вводе при переходе на генератор или другой источник.
Рекомендации по применению: подбирайте аппарат по току с запасом под реальную нагрузку и с учетом условий в щите (нагрев, плотность монтажа). Подписывайте положения и вводы сразу — в аварийной ситуации это экономит время. И важный момент из практики: переключение делайте без нагрузки или с минимальной нагрузкой, если есть возможность — так контакты живут заметно дольше. Монтаж и подключение лучше доверять специалисту, особенно если рубильник используется для ввода с генератора.
