Влагозащищенный вводный щиток металлический Титан навесной на столб под счетчик
Описание

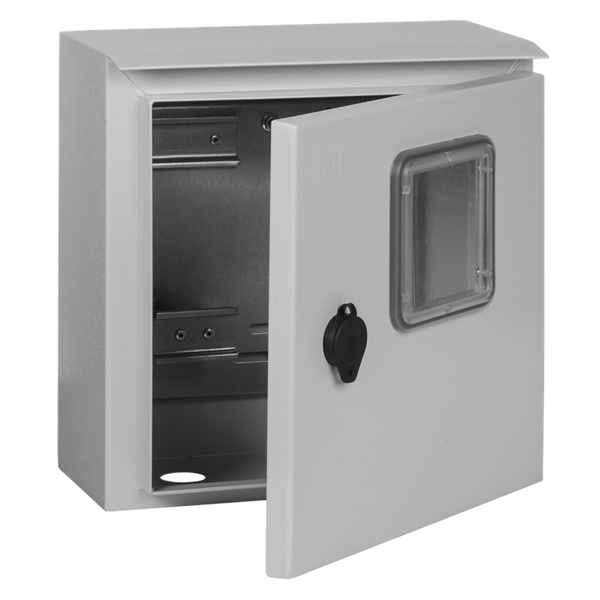

Влагозащищенный вводный щиток металлический Титан навесной на столб под счетчик MKM51-N-03-54-G
Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Преимущества- Высококачественное наружное покрытие.
- Единый секрет замка.
- Высокая технологичность и простота сборки.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Позволяют раздельно разместить аппарат защиты (ВА47-29) и аппарат отключения электроэнергии (ВН-32), а также ограничитель импульсных перенапряжений (ОПС1).
- Предусмотрена возможность пломбировки оперативной панели в закрытом состоянии.
- Оперативная панель, закрывающая электросчетчик и электроаппараты. Панель крепится к Корпус у при помощи петель и запирается индивидуальным замком.
- Дополнительный козырек корпуса предотвращает проникновение грязи и воды при открытии двери.
- Оперативная панель имеет окно для снятия показаний электросчетчика и прорезь для доступа к аппарату защиты.
- Тип монтажа: Навесной
- Материал: Листовая сталь
- Степень защиты: IP54
- Количество модулей: 7
- Глубина: 150 мм
- Ширина: 400 мм
- Высота: 445 мм
- Класс электробезопасности: I
- Ввод кабеля: Снизу
- Температура эксплуатации: от -25 до 40 °C
- Тип устанавливаемого счетчика: Трехфазный
- Количество счетчиков: 1
- Модификация: Без оперативной панели
- Тип крышки: Со смотровым окошком
- Защитное покрытие поверхности: Полиэфирная порошковая краска
- Номер цвета RAL: 7035
- Фактура поверхности: Шагрень
- Климатическое исполнение: У1
Характеристики
| Бренд | Generica |
| Бренд | IEK |
| Крепление счетчика | Монтажная пластина |
| Материал корпуса | Сталь |
| Общее число модулей | 7 |
| Наличие DIN-рейки | Да |
| Установка | Открытая |
| Материал двери | Сталь |
| Тип счетчика | Трехфазный |
Обзор от AI
Корпус металлический Generica (ИЭК) ЩУ-3/1-0 445х400х150мм на 3-ф счетчик У1 IP54 — это прочный металлический щит учета, предназначенный для установки трехфазного электросчетчика и размещения сопутствующей аппаратуры. Корпус обеспечивает механическую защиту оборудования и повышенную степень защиты от пыли и влаги, что делает его подходящим для эксплуатации в условиях, где требуется надежное и долговечное решение для узла учета электроэнергии.
Модель выполнена в металлическом исполнении и рассчитана на использование в составе вводно-учетных узлов: для организации точки учета, размещения пломбируемых зон, подключения вводных линий и распределения питания на потребителей. Исполнение У1 ориентировано на применение в более жестких условиях эксплуатации по сравнению с внутренними сухими помещениями, а степень защиты IP54 помогает защитить установленное внутри оборудование от попадания пыли и брызг воды.
- Щиты учета электроэнергии в частных домах, коттеджах, дачах
- Коммерческие объекты: небольшие магазины, павильоны, мастерские, склады
- Технические помещения и узлы ввода: электрощитовые, коридоры, подсобные зоны
- На объектах с требованием к защите от пыли и брызг: под навесом, на фасаде, в неотапливаемых помещениях (при соблюдении условий монтажа)
- Как основа для сборки вводно-учетного щита с трехфазным счетчиком и защитной аппаратурой
- Назначение под трехфазный счетчик — удобная база для организации узла учета и подключений.
- Степень защиты IP54 — защита от пыли и брызг воды, актуально для сложных условий эксплуатации.
- Металлический корпус — устойчивость к механическим воздействиям, повышенная долговечность.
- Компактные габариты при достаточной вместимости — удобно для монтажа и дальнейшего обслуживания.
- Подходит для сборки щита под требования проекта — можно разместить необходимую аппаратуру в зависимости от схемы (автоматы, УЗО, клеммные блоки и т.д.).
- Бренд: Generica
- Тип изделия: корпус (щит учета) металлический
- Модель/обозначение: ЩУ-3/1-0
- Назначение: установка 3-фазного счетчика
- Габариты (ВхШхГ): 445х400х150 мм
- Степень защиты: IP54
- Климатическое исполнение: У1
- Артикул производителя: MKM51-N-03-54-G
- Подходит для установки трехфазных электросчетчиков (конкретный тип и способ крепления уточняются по проекту и габаритам счетчика).
- Может использоваться для монтажа вводного автомата, аппаратов защиты линий, клеммных соединений и вспомогательных модулей в зависимости от схемы.
- Рекомендуется подбирать внутреннюю компоновку (DIN-рейки, клеммы, вводы, сальники) с учетом требуемой степени защиты IP54 и условий прокладки кабеля.
- Монтаж выполняйте на прочное основание, соблюдая требования ПУЭ и местных норм.
- При вводе кабеля используйте подходящие гермовводы/сальники для сохранения степени защиты IP54.
- Предусмотрите удобный доступ для снятия показаний, обслуживания и возможного опломбирования (в соответствии с требованиями энергоснабжающей организации).
- Внутреннюю компоновку и сечения проводников выбирайте по расчетной нагрузке и проектной документации.
Металлический корпус Generica ЩУ-3/1-0 — практичное решение для сборки трехфазного щита учета с повышенной защитой IP54. Подходит для объектов, где важны прочность, защита от внешних воздействий и аккуратная организация узла учета.
