Настенный распределительный шкаф электрический IEK из металла на 48 модулей открытой установки
Настенный распределительный шкаф электрический IEK из металла на 48 модулей открытой установки MKM16-N-048-31-Z-U

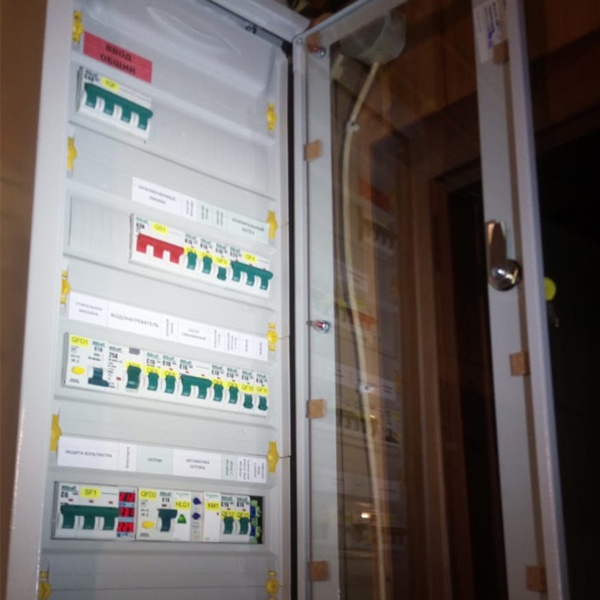

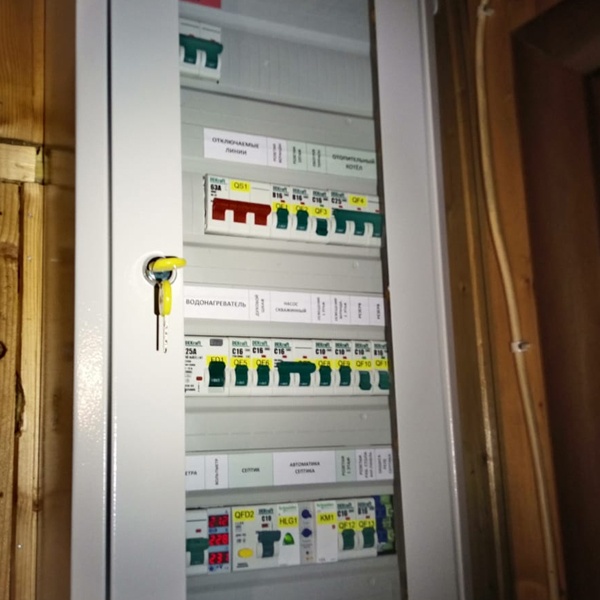

Распределительный щит из линейки Titan 5 от известного производителя электрооборудования IEK обладает компактным внешним видом и предназначен для размещения в нем модульного оборудования с номинальной нагрузкой тока до 125 Ампер. Он имеет навесной способ монтажа и обеспечивает простую и быструю установку аппаратуры благодаря продуманной конструкции с обеспечением легкого ввода проводов. Внешне корпус окрашен в серый цвет порошковой краской RAL 7035, обладает степенью защиты IP31 и классом ударопрочности IK06. Каркас щита выполнен из стали сварным способом, чем обеспечивает жесткость конструкции. Данная модель оснащена перенавешиваемой прозрачной дверцей из закаленного стекла, которая запирается на замок. Она позволяет с удобством снимать показания приборов и следить за состоянием их работы. Областью применения такого корпуса выступает жилой сектор и небольшие коммерческие объекты. Его вместимость допускает размещение до 48 единиц аппаратуры: 12 модулей в 4 ряда. В комплект поставки вместе с корпусом входит монтажная рама и оперативная панель. На его задней части предусмотрены отверстия для навешивания на стену, ввод кабеля производится снизу. Параметры шкафа:ширина – 310 мм;
высота – 710 мм;
глубина – 130 мм.
| Бренд | IEK |
| Установка | Открытая |
| Наличие клеммников | Да |
| Степень защиты IP | 31 |
| Материал корпуса | Сталь |
| Количество DIN-реек | 4 |
| Материал двери | Стекло |
| Общее число модулей | 48 |
Малый распределительный щит/бокс EC000214
Корпус металлический ЩРн-48 УХЛ3 IP31 прозр. дверь TITAN 5 IEK MKM16-N-048-31-Z-U
Металлический навесной корпус IEK TITAN 5 ЩРн-48 — это тот самый «рабочий» щит, который ставят, когда нужно аккуратно собрать распределение на 48 модулей и не превратить стену в выставку проводов. Прозрачная дверь помогает контролировать автоматы и индикацию, не открывая щит каждый раз. Формат понятный: повесил, завёл линии, подписал — и всё на своих местах.
Чаще всего такой корпус берут для квартир и частных домов с нормальным количеством групп, для офисных помещений, небольших магазинов, мастерских, котельных и подсобок. Хорошо подходит там, где щит должен быть доступен для обслуживания, но при этом не хочется лишний раз оставлять аппаратуру «на виду» и под рукой у всех подряд. IP31 — это история про сухие помещения: коридор, техкомната, кладовая, электрощитовая внутри здания.
По ключевым параметрам тут всё прозрачно и без сюрпризов:
- вместимость: 48 модулей (4 ряда по 12);
- исполнение: навесной металлический корпус;
- дверь: прозрачная — удобно смотреть на положение рычагов и светодиоды;
- степень защиты: IP31;
- климатическое исполнение: УХЛ3;
- цвет: серый;
- серия: TITAN 5;
- артикул производителя: MKM16-N-048-31-Z-U.
Что в нём практично в ежедневной работе. Металл в навесных щитах ценят не за «солидность», а за предсказуемость: корпус держит геометрию, нормально переносит монтаж и обслуживающие работы, не «гуляет» при затяжке и не выглядит уставшим через год. Прозрачная дверь — это не про дизайн, а про скорость: можно сразу увидеть, что именно отключилось, не трогая крышку и не давая лишний доступ к внутренностям. Формат 4х12 удобен, когда щит не хочется делать слишком высоким: ряды читаются, маркировка групп не превращается в мелкий шрифт, а разводка по зонам получается логичной (например, свет/розетки/кухня/санузлы/техника).
Как это работает с точки зрения защиты. Корпус закрывает модульную аппаратуру от случайных прикосновений и бытовых мелочей, которые в реальной жизни оказываются рядом со щитом: пыль, мелкий мусор, случайный контакт рукавом или инструментом. IP31 означает, что щит рассчитан на внутреннюю установку в сухих местах: защита от твёрдых частиц определённого размера и от вертикально падающих капель конденсата/влаги в пределах нормы для помещений. Это не вариант для улицы, моек, влажных подвалов и мест, где возможны брызги.
Почему такие корпуса берут. Во-первых, за нормальную компоновку на 48 модулей — хватает и под вводную автоматику, и под УЗО/дифы, и под отдельные линии без «тесноты». Во-вторых, прозрачная дверь реально экономит время при эксплуатации: один взгляд — и понятно, есть ли отключение или сработала защита. В-третьих, навесной монтаж помогает, когда штробить и утапливать щит в стену не хочется или уже поздно: повесили на готовую поверхность и аккуратно завели кабели.
Рекомендации по применению. Перед сборкой щита продумайте раскладку по рядам: так проще вести проводку и подписывать группы. Оставляйте небольшой запас по модулям на будущие линии — практика показывает, что «ещё один автомат» появляется почти всегда. Устанавливайте корпус на жёсткое основание и сразу решайте вопрос с вводом кабелей: аккуратные вводы и маркировка внутри — половина удобства при последующем обслуживании. Для помещений с риском брызг или повышенной влажности лучше сразу смотреть корпус с более высокой степенью защиты.
При покупке, надо осознавать, что это не АВВ, к сожалению. Все недостатки и косяки этого и подобных щитов известны и описаны на многочисленных специализированных форумах.
При доработке получаются более-менее пригодными.
Прозрачная дверь смотрится очень эффектно! и практично: видно состояние установленного оборудования.
