Навесной герметичный электрощит металлический ЕКФ 400*300*220 с установочной платой
Навесной герметичный электрощит металлический ЕКФ 400*300*220 с установочной платой mb65-403022-m
Щиты с монтажной панелью серии ЩМПг IP65 EKF PROxima представляют собой прочную и герметичную оболочку, предназначенную для создания систем управления, автоматизации и распределения электроэнергии. Конструкция щитов позволяет устанавливать широкий спектр модульного, сигнального и силового оборудования, обеспечивая гибкость конфигурации под различные задачи.
Особенностью моделей с уровнем пыле- и влагозащиты IP65 является наличие скошенного желоба по периметру корпуса. Такая конструкция эффективно предотвращает попадание пыли, влаги и других загрязнений внутрь, повышая надежность и долговечность эксплуатации даже в сложных условиях.
Щиты ЩМПг EKF PROxima находят применение как в промышленности и производстве, так и на объектах гражданского и инфраструктурного строительства. Они могут использоваться как внутри помещений, так и на открытом воздухе — включая использование в качестве щитов учета электроэнергии в уличных условиях. Корпус устойчив к внешним воздействиям, что делает данное решение оптимальным для эксплуатации в широком диапазоне климатических и эксплуатационных условий.
- Характеристики:
- Номинальное напряжение: 230/400 Вольт
- Толщина монтажной панели: 1,5 мм
- Тип покрытия: Порошковое, светло-серый RAL7035

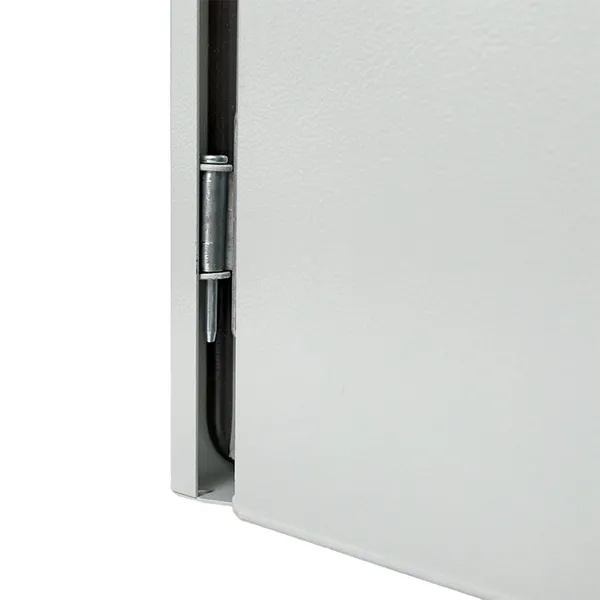

- Угол открытия двери: 120°
- Ввод кабеля: снизу
- Степень защиты: IP65
- Климатическое исполнение: УХЛ1
- Высота: 400 мм
- Ширина: 300 мм
- Глубина: 220 мм
- Тип монтажа: Навесной
| Бренд | EKF |
| Установка | Настенная |
| Материал корпуса | Сталь |
| Материал двери | Сталь |
| Высота | 400 мм |
| Ширина | 300 мм |
| Глубина | 220 мм |
| Монтажная пластина | Сплошная |
| Степень защиты IP | 65 |
Комплектность: с монтажной платой, с монтажной панелью

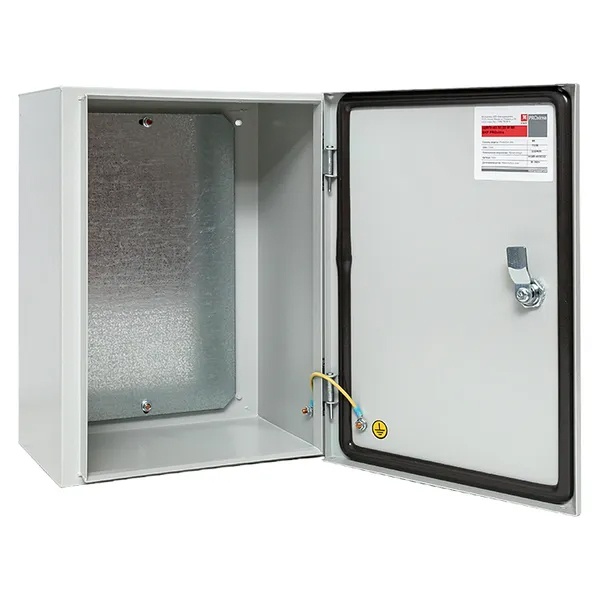

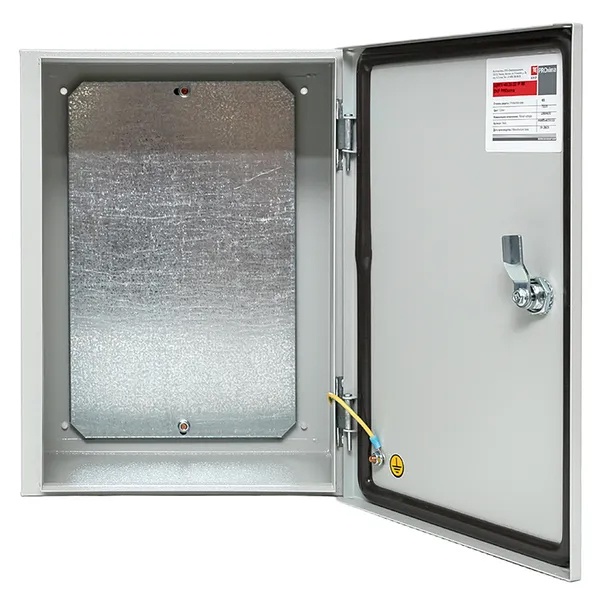

Щит ЩМПг EKF PROxima на 400×300×220 мм — рабочий вариант, когда нужно собрать автоматику или распределение аккуратно и с запасом по месту, а не «впритык». Наличие монтажной панели упрощает компоновку: можно спокойно разнести аппаратуру, клеммы и аксессуары так, чтобы потом было удобно обслуживать.
Такие щиты обычно ставят там, где внутри должен быть не просто ряд модульных автоматов, а полноценная сборка на панели: небольшие шкафы управления, узлы распределения, пускатели, реле, блоки питания, интерфейсные модули. В цеху, на складе, в котельной, в инженерных помещениях, на объектах с пылью и влажностью — везде, где корпусу важно держать внешнюю среду «снаружи», а оборудованию внутри — обеспечить стабильные условия.
- Серия: EKF PROxima
- Формат: щит с монтажной панелью (ЩМПг)
- Габариты корпуса: 400×300×220 мм
- Ввод кабеля: кабельный фланец
- Степень защиты: IP65
- Артикул производителя: mb65-403022-m

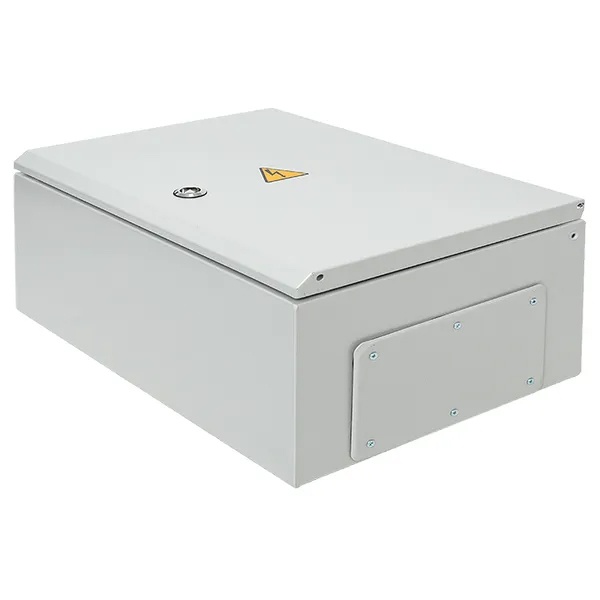

По практике монтажная панель — это то, что экономит время на сборке: не нужно «изобретать» крепления под каждую мелочь, проще выдержать логичную разводку и оставить нормальные радиусы изгиба проводов. Кабельный фланец удобен тем, что вводы можно сделать организованно и не превращать низ шкафа в решето из случайных отверстий. А глубина 220 мм дает запас под аппаратуру и укладку проводов, особенно если внутри будут клеммники, реле или небольшие приводы.
IP65 означает, что корпус защищает от пыли и от струй воды. На деле это про спокойствие: меньше риск, что внутрь потянет пыль с производственного помещения или попадет влага при мойке/уборке рядом. Сама защита работает просто — за счет плотного прилегания элементов корпуса и герметизации по контуру, поэтому при монтаже важно не нарушать целостность вводов и посадочных мест.
Почему берут: понятный типоразмер, монтажная панель уже в комплекте по смыслу изделия, есть кабельный фланец для нормального ввода, и степень защиты IP65 — когда щит нужен не только «для красоты в серверной», а для реальных условий.
Рекомендации по применению: заранее продумайте, что и где будет стоять на панели, и оставьте место под обслуживаемые элементы (клеммы, предохранители, реле). Ввод кабеля делайте через фланец с сохранением герметичности — от этого напрямую зависит, будет ли IP65 в жизни, а не только на наклейке. Если планируется тепловыделяющее оборудование, оцените тепловой режим и вентиляцию — герметичный корпус не любит лишнее тепло.
