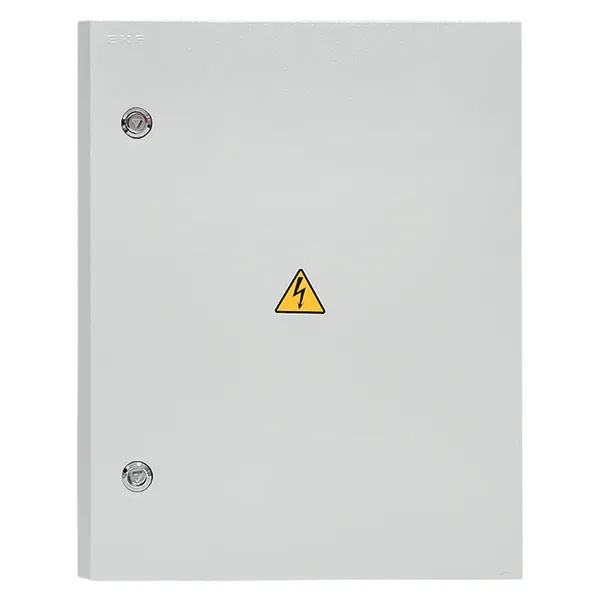

Навесной герметичный электрощит металлический ЕКФ 500*400*220 с установочной платой
Навесной герметичный электрощит металлический ЕКФ 500*400*220 с установочной платой mb65-504022
Щиты с монтажной панелью серии ЩМПг IP65 EKF PROxima представляют собой прочную и герметичную оболочку, предназначенную для создания систем управления, автоматизации и распределения электроэнергии. Конструкция щитов позволяет устанавливать широкий спектр модульного, сигнального и силового оборудования, обеспечивая гибкость конфигурации под различные задачи.

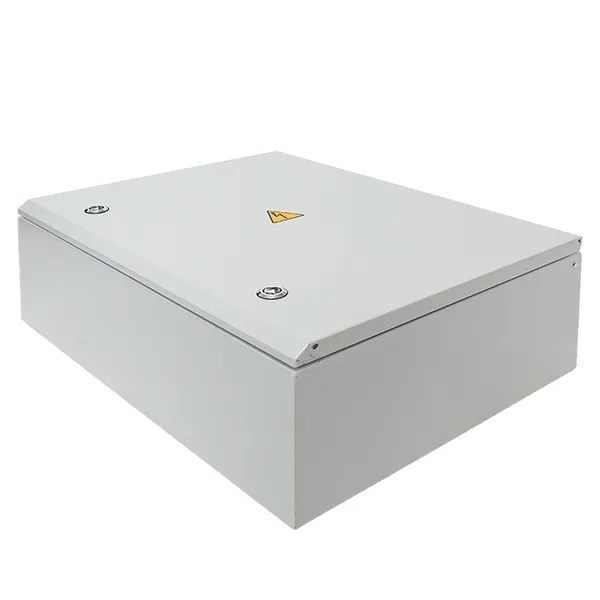

Особенностью моделей с уровнем пыле- и влагозащиты IP65 является наличие скошенного желоба по периметру корпуса. Такая конструкция эффективно предотвращает попадание пыли, влаги и других загрязнений внутрь, повышая надежность и долговечность эксплуатации даже в сложных условиях.
Щиты ЩМПг EKF PROxima находят применение как в промышленности и производстве, так и на объектах гражданского и инфраструктурного строительства. Они могут использоваться как внутри помещений, так и на открытом воздухе — включая использование в качестве щитов учета электроэнергии в уличных условиях. Корпус устойчив к внешним воздействиям, что делает данное решение оптимальным для эксплуатации в широком диапазоне климатических и эксплуатационных условий.
- Характеристики:
- Номинальное напряжение: 230/400 Вольт
- Толщина монтажной панели: 1,5 мм
- Тип покрытия: Порошковое, светло-серый RAL7035

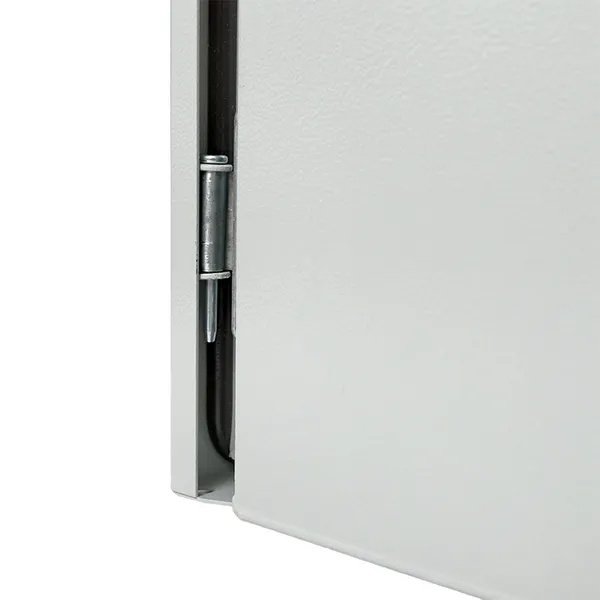

- Угол открытия двери: 120°
- Степень защиты: IP65
- Климатическое исполнение: УХЛ1
- Высота: 500 мм
- Ширина: 400 мм
- Глубина: 220 мм
- Тип монтажа: Навесной
| Бренд | EKF |
| Установка | Настенная |
| Материал корпуса | Сталь |
| Материал двери | Сталь |
| Высота | 500 мм |
| Ширина | 400 мм |
| Глубина | 220 мм |
| Монтажная пластина | Сплошная |
| Степень защиты IP | 65 |
Комплектность: с монтажной платой, с монтажной панелью
Щит с монтажной панелью EKF PROxima ЩМПг — это нормальный рабочий корпус, когда нужно собрать автоматику или силовую часть аккуратно и так, чтобы внутрь не летела пыль и не затекала вода. Формат 500×400×220 мм удобен: места хватает под компоновку, и при этом щит не выглядит «шкафом» на стене.
По применению здесь всё просто: такие щиты ставят на производстве, в мастерских, в котельных и техпомещениях, на фасадах и в зонах, где обычный «комнатный» бокс быстро сдаётся. Подходит для сборки распределительных щитов, небольших шкафов управления, узлов автоматики, подключения насосов, вентиляции, наружного освещения — везде, где нужна монтажная панель и закрытый корпус с приличной защитой от внешней среды.
Ключевые характеристики:
- серия: EKF PROxima, тип: ЩМПг (щит с монтажной панелью);
- габариты: 500×400×220 мм;
- степень защиты: IP65;
- артикул производителя: mb65-504022.

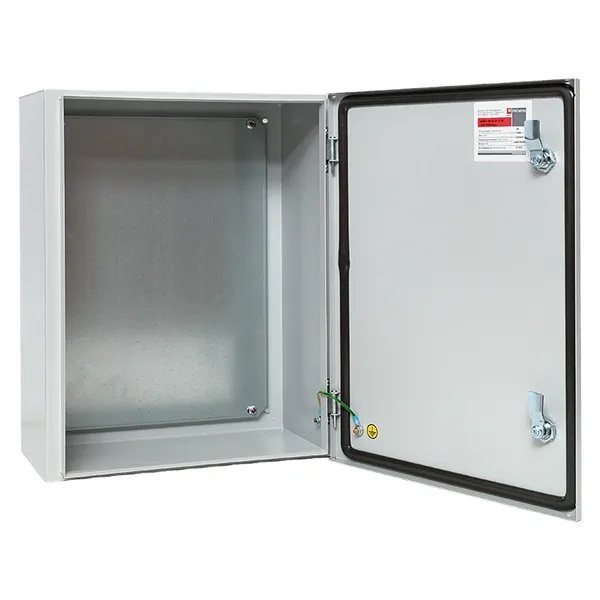

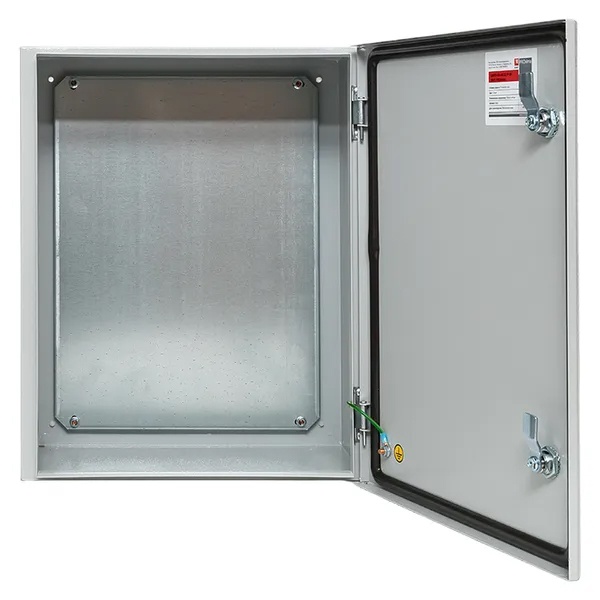

Монтажная панель внутри — главный плюс такого формата: оборудование можно спокойно разметить, закрепить и собрать на столе, а потом уже установить щит на место и подключить ввод/вывод. Это заметно экономит время и помогает держать порядок в проводке, особенно когда устройств больше пары автоматов. Глубина 220 мм добавляет «воздуха» для укладки проводов и установки компонентов, которые не любят тесноту.
Что защищает и как работает: класс IP65 означает, что корпус рассчитан на пыль и на струи воды с любых направлений. По факту это защита от типичных проблем техпомещений и улицы: мелкая пыль, влажность, брызги при мойке/дожде. За счёт закрытого объёма оборудование внутри меньше страдает от грязи и конденсата, а контакты и клеммы не зарастают «налётом» так быстро, как в открытых или слабо защищённых боксах.
Почему берут: размер универсальный для большинства задач, IP65 закрывает вопрос с размещением вне «сухого офиса», а монтажная панель даёт свободу по компоновке — можно собирать щит под конкретный проект, не подгоняя всё под готовые рельсы и ограниченную глубину.
Рекомендации по применению: перед сборкой прикиньте трассы ввода/вывода и места под кабельные вводы — так проще сохранить герметичность и не получить пересечение силовых и слаботочных линий. Для уличной установки продумайте ввод кабеля снизу и капельник/петлю, чтобы вода не затекала по оболочке. После монтажа проверьте затяжку крепежа и равномерность закрытия двери/крышки — для IP65 это действительно важно.
