Щиты металлические учетно-распределительный (ЩУРн) IP31 EKF

Металлокорпуса учета и распределения электроэнергии ЕКФ навесного монтажа со степенью защиты IP31

Навесные учетно-распределительные щиты ЩУРн от известной отечественной компании EKF PROxima предназначены для ввода электроэнергии, ее учета и последующего распределения, а также защиты от токов перегрузки и короткого замыкания. Они также допускают установку модульного оборудования и электрических счетчиков. Сфера их применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, чем обеспечивает их высокую жесткость и герметичность соединения частей. Металлические оболочки ЩУРн оснащены съемной фальшпанелью, монтажной панелью и DIN-рейкой. Они защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски. Степень защиты корпусов от влаги и пыли IP31 предполагает их установку внутри помещений.

Металлокорпуса используются на объектах гражданского строительства и предназначены для сборки электрощитов учетно-распределительного типа на основе счетчиков электроэнергии и модульной аппаратуры;

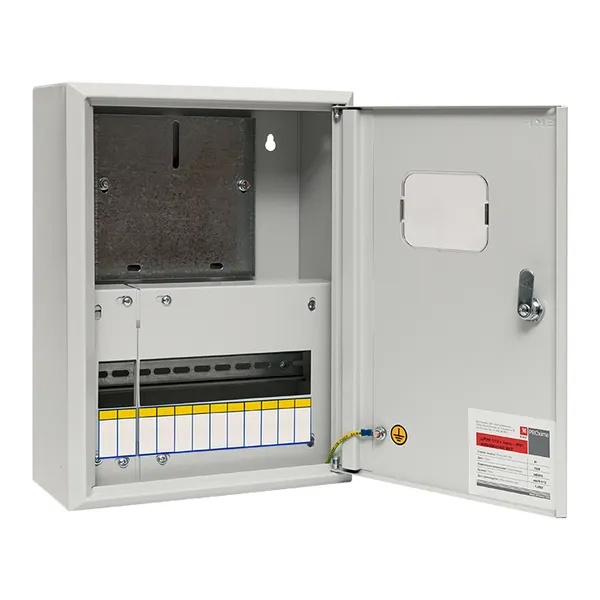

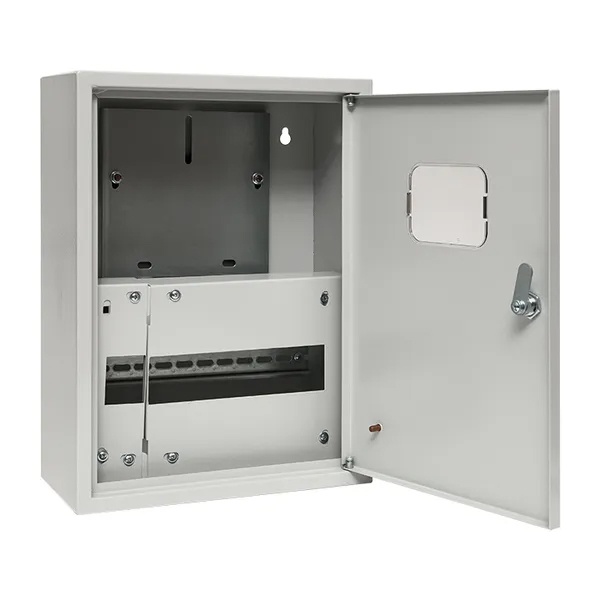

Навесные щиты отличаются габаритными параметрами, количеством встраиваемых модулей, наличием или отсутствием панели для крепления счетчика, а также количеством отсеков и дверей (1 или 2). Они рассчитаны на номинальное напряжение 230-400 Вольт и нагрузку тока до 125 Ампер. Толщина стального корпуса составляет 0.8 мм, монтажная панель из оцинкованной стали обладает толщиной 1.2 мм. Корпус покрыт серой краской – шагрень RAL 7035. Дверца имеет угол открытия 120 градусов. У навесных щитов подвод кабеля осуществляется снизу.

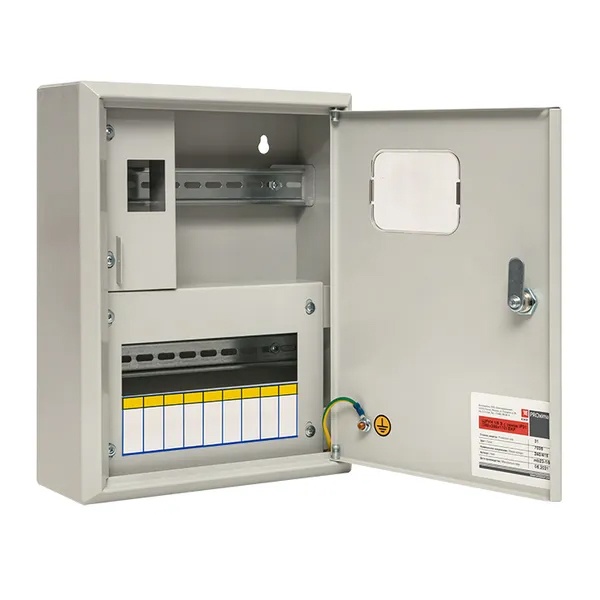

Корпуса должны эксплуатироваться только во невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ. Защитная панель вводного автомата позволяет опломбировать автомат, при этом остается возможность оперативного монтажа всех остальных автоматических выключателей, установленных в боксе. Установленные шины в дополнительной комплектации значительно сокращают время монтажа. Для удобства настенной установки на задней стенке щитов заготовлены монтажные отверстия и прилагаются крепежные элементы. Монтажная панель входит в каждый комплект за исключением моделей ЩУРн-1/6, ЩУРн-1/9Э и ЩУРн-1/12Э.
