Герметичный металлический шкаф электрический модульный ЕКФ на 36 модулей открытой установки
Описание

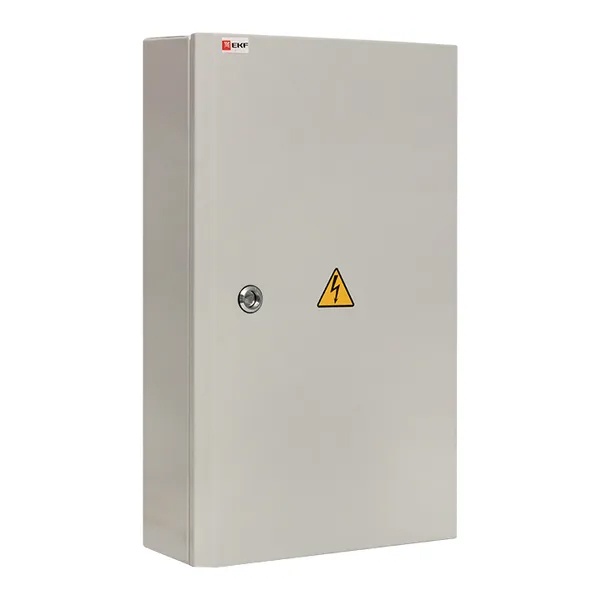

Герметичный металлический шкаф электрический модульный ЕКФ на 36 модулей открытой установки mb24-36

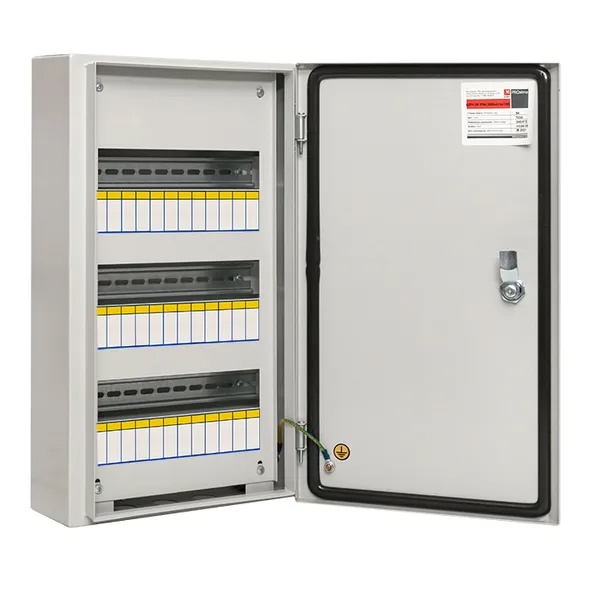

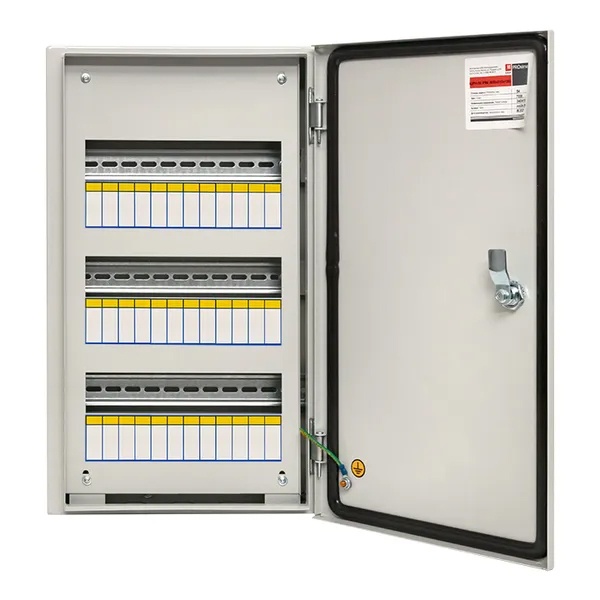

Компактный распределительный бокс ЩРН от производителя EKF серии PROxima предназначен для размещения модульного оборудования, сборки щитов распределения электроэнергии и защиты сетей от токов перегрузки и короткого замыкания. Он представляет собой конструкцию настенной установки, выполненную из стали толщиной 1 мм. Данная модель бокса рассчитана на монтаж 36 модульных устройств на 3-х DIN-рейках, которые входят в комплект поставки. Установка аппаратуры производится в 3 ряда по 12 модулей с номинальным значением токовой нагрузки не выше 125 Ампер. Степень защиты от попадания влаги и пыли внутрь корпуса составляет IP54. Покрытие оболочки в виде порошковой краски светло-серого цвета RAL 7035 обладает антикоррозийным эффектом.
Герметичный шкаф имеет следующие параметры:
• высота – 520 мм;
• ширина – 310 мм;
• глубина – 120 мм;
• вес – 7.5 кг.

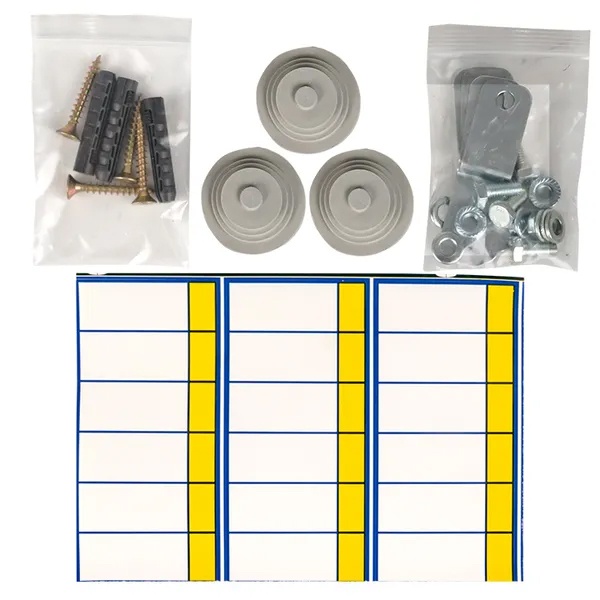

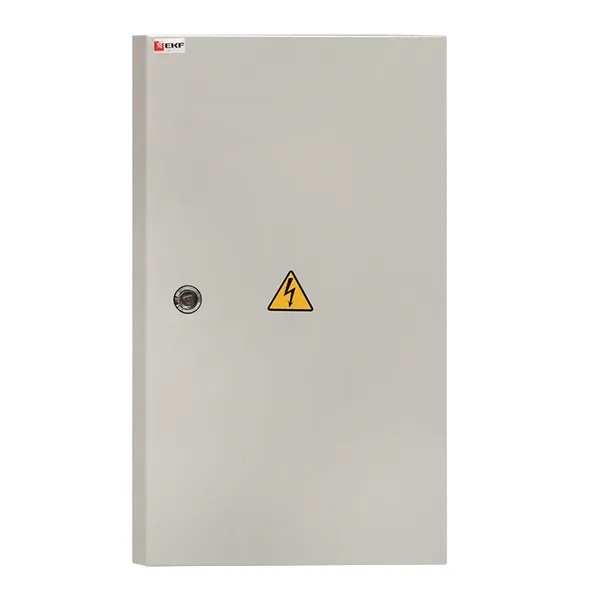

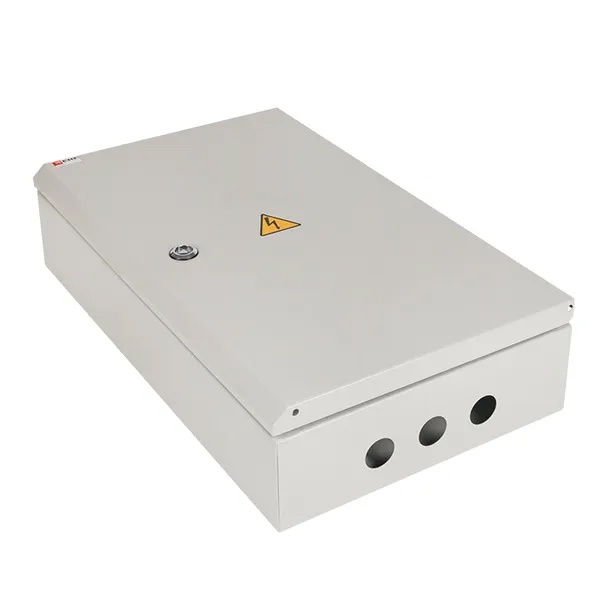

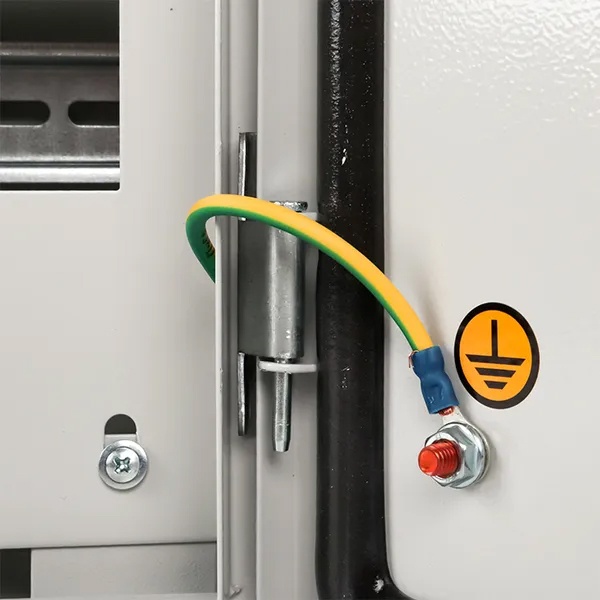

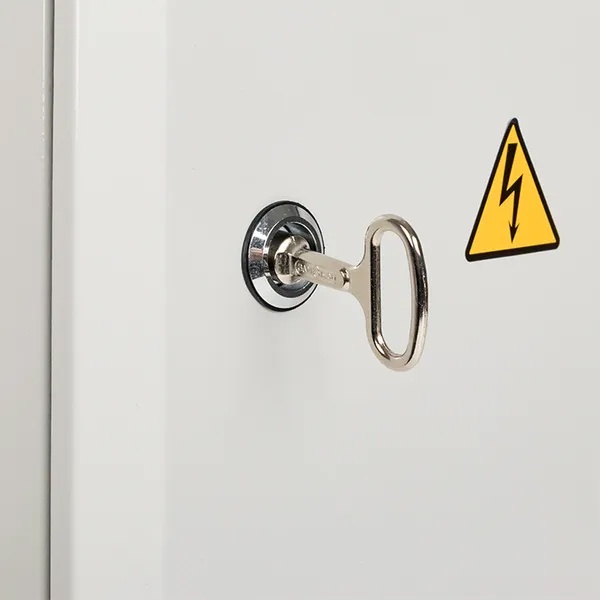

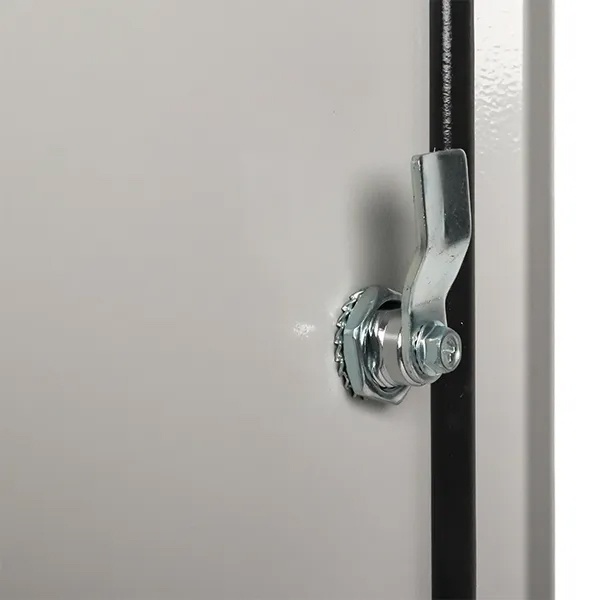

Сплошная дверь корпуса имеет угол открывания 120 градусов и запирается на замок-треугольник, идущий в комплекте. Организация кабельного ввода осуществляется снизу сквозь выштампованные отверстия. Для герметичного ввода проводов применяются сальники, идущие в наборе. Стандартная упаковка включает также поводок заземления, знаки электробезопасности, монтажный комплект и маркировочную таблицу. Сфера применения распределительного щита разнообразна: от жилого сектора, гаражных кооперативов до производственной отрасли и торговых площадок.
Характеристики
| Бренд | EKF |
| Степень защиты IP | 54 |
| Материал корпуса | Сталь |
| Количество DIN-реек | 3 |
| Наличие клеммников | Нет |
| Установка | Открытая |
| Общее число модулей | 36 |
| Материал двери | Сталь |
Классификация ETIM
ETIMОбзор от AI
- Квартиры, частные дома, дачи: вводной и групповой щит для линий освещения, розеточных групп, отдельных потребителей.
- Офисы и торговые помещения: распределение нагрузки по группам, установка автоматов и устройств защиты.
- Производственные и складские зоны: локальные распределительные щиты для участков и оборудования.
- Технические помещения, гаражи, мастерские: компактное решение для аккуратной и безопасной коммутации.
- Места с повышенными требованиями к защите от пыли и брызг: благодаря IP54 подходит для более сложных условий по сравнению с обычными щитами IP40.
- Модульные автоматические выключатели.
- УЗО, дифференциальные автоматы.
- Реле напряжения, контакторы модульного исполнения, реле времени и контроля.
- Ограничители перенапряжений (УЗИП) модульного формата.
- Клеммные блоки и аксессуары для организации проводки внутри щита.
- Тип: распределительный щит навесной (наружного монтажа).
- Серия: EKF PROxima.
- Модульность: 36 модулей (3 ряда по 12 модулей).
- Степень защиты: IP54 (герметичное исполнение).
- Габариты корпуса: 520х310х120 мм.
- Обозначение модели: ЩРН-36.
- Артикул производителя: mb24-36.
- Бренд: EKF.
- Герметичный корпус IP54 снижает риск попадания пыли и влаги на модульное оборудование, повышая надежность работы щита.
- Формат 3х12 позволяет логично распределить группы по рядам: ввод и защита, групповые линии, резерв или слаботочные модули.
- Навесной монтаж упрощает установку на готовые поверхности без штробления, удобен при модернизации электропроводки.
- Компактная глубина 120 мм помогает разместить щит даже в ограниченном пространстве, сохраняя аккуратный внешний вид.
- Подходит для сборки законченного решения: от вводного автомата и УЗО до распределения по линиям с маркировкой.
- Закладывайте резерв по модулям: обычно удобно иметь свободными 10–20% места под будущие линии или дополнительные устройства.
- Для распределения по группам заранее продумайте структуру: отдельные автоматы на освещение, розетки, мощные потребители, уличные линии.
- При использовании во влажных или запыленных зонах следите за корректным вводом кабеля и сохранением герметичности корпуса.
- Корпус щита EKF PROxima ЩРН-36 (навесной, герметичный).
- Примечание: точная комплектация и наличие аксессуаров могут отличаться в зависимости от поставки.
