Металлический электрический шкаф встроенный ЕКФ на 120 модулей для скрытого установки
Металлический электрический шкаф встроенный ЕКФ на 120 модулей для скрытого установки mb11-120

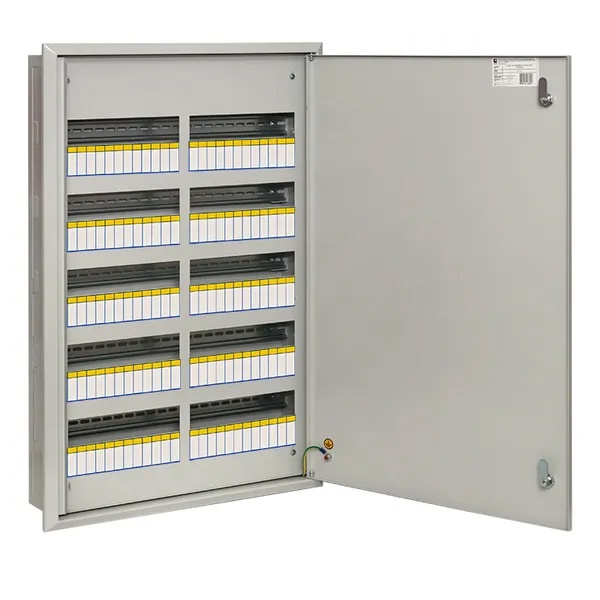

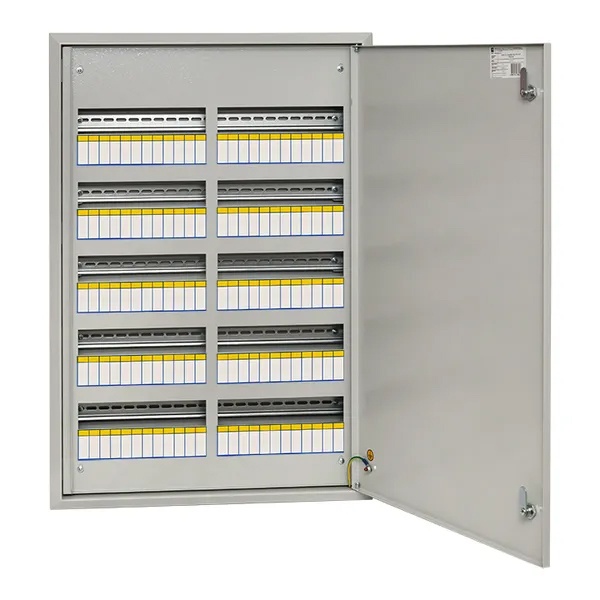

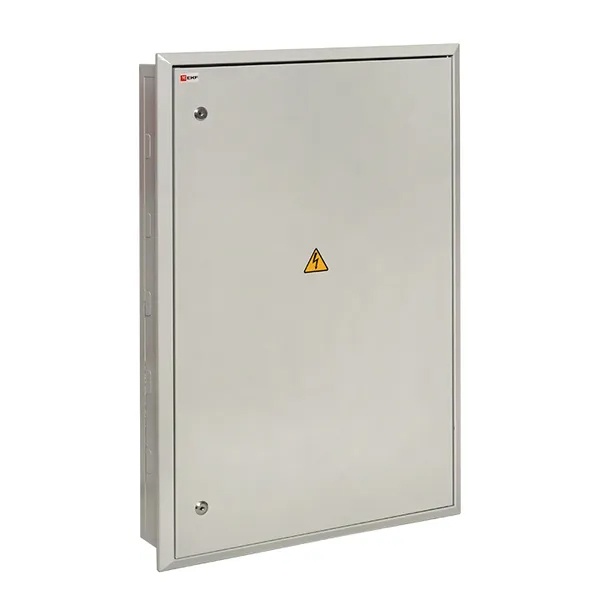

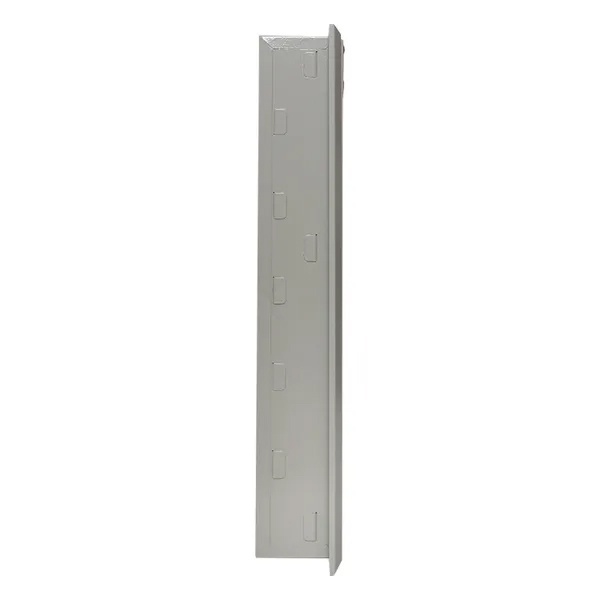

Компактный распределительный шкаф ЩРВ от производителя EKF серии PROxima предназначен для размещения модульного оборудования, сборки щитов распределения электроэнергии и защиты сетей от токов перегрузки и короткого замыкания. Он представляет собой конструкцию встраиваемой установки, выполненную из прочной стали толщиной 1 мм. Оболочка окрашена порошковой краской светло-серого цвета RAL 7035. Данная модель бокса монтируется в специально подготовленную нишу в кирпичной или бетонной стене и рассчитана на монтаж 120 модульных устройств с номинальной величиной тока 125 Ампер: 12 модулей в 5 рядов двойной ширины. Установка аппаратуры производится на 10 DIN-реек, которые входят в комплект поставки. Степень защиты от попадания влаги и пыли внутрь корпуса составляет IP31.
Встраиваемая оболочка имеет следующие параметры:
• высота – 834 мм;
• ширина – 560 мм;
• глубина – 120 мм;
• вес – 14.5 кг.

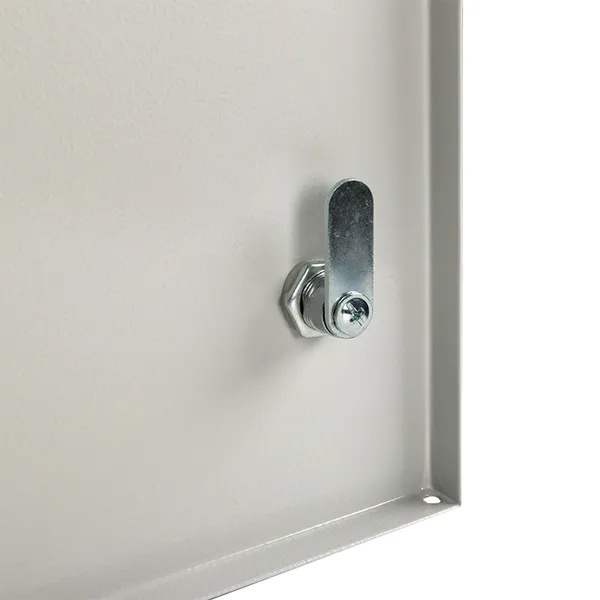

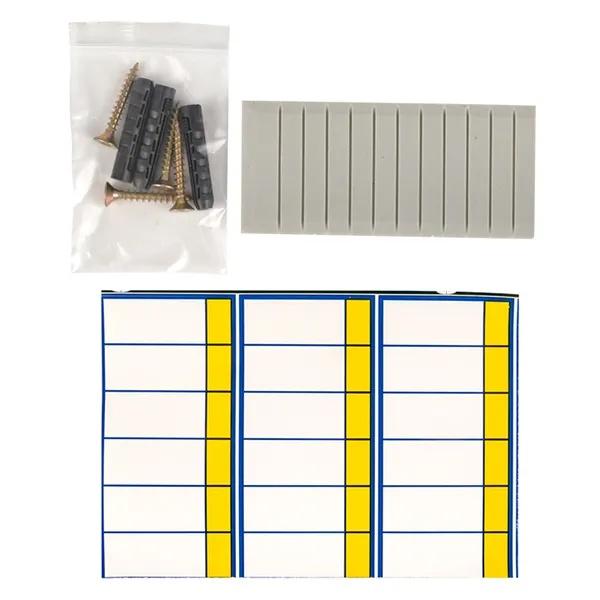

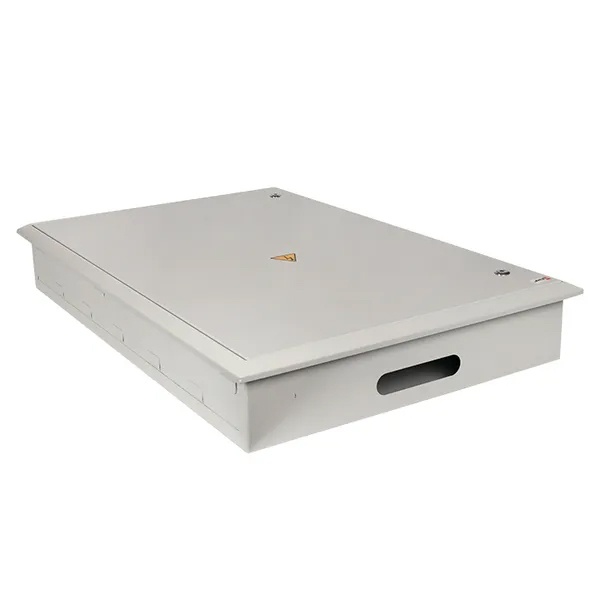

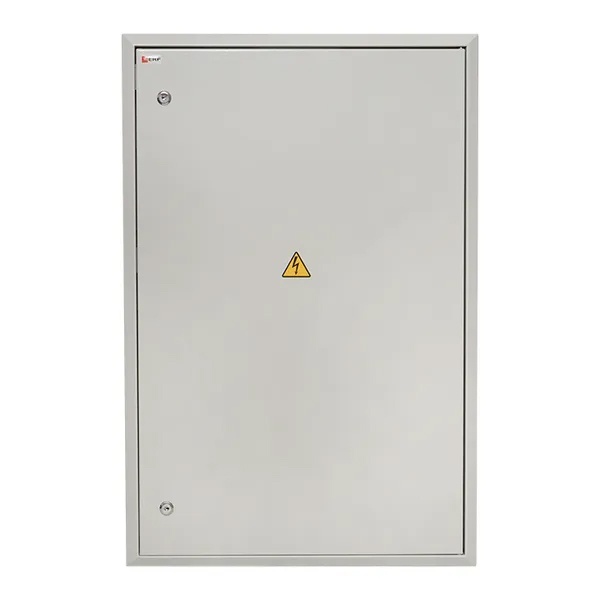

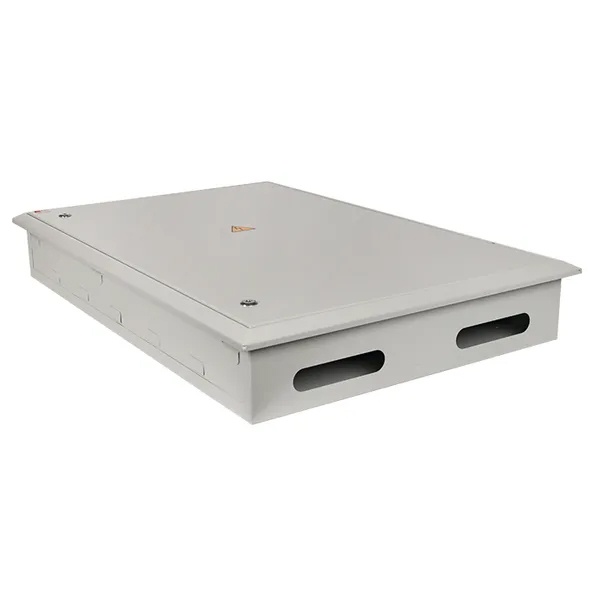

Требуемые размеры ниши составляют: 805х530х110 мм. Дверь корпуса сплошного типа открывается с углом до 120 градусов и запирается на почтовый замок, чем обеспечивает защиту от проникновения посторонних лиц. Организация кабельного ввода производится снизу щита сквозь выштампованные отверстия. В комплект поставки входит монтажный набор крепежей, поводок заземления, знаки электробезопасности и маркировочная таблица. Сфера применения врезного шкафа разнообразна: от жилого сектора, гаражных кооперативов до производственной отрасли и торговых площадок.
Малый распределительный щит/бокс EC000214
Щит ЩРВ-120 (834х560х120) IP31 PROxima EKF mb11-120
Щит распред. встраиваемый ЩРВ-120 (834х560х120) IP31 EKF PROxima
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
Встраиваемый щит — это та самая «база», от которой зависит, насколько аккуратно и обслуживаемо получится распределение в доме или на объекте. EKF PROxima ЩРВ-120 — вариант для тех случаев, когда нужно спрятать большую сборку в стену и оставить снаружи только ровную дверцу, без выступающего шкафа.
По месту применения это типичная история для жилых и коммерческих помещений: квартиры с большим количеством линий, коттеджи, офисы, небольшие магазины, техпомещения. Такой щит берут, когда в проекте много автоматов, УЗО/дифавтоматов, есть отдельные группы на свет, розетки, кухню, кондиционеры, тёплые полы и хочется разнести всё по-человечески — с запасом по месту и с нормальным доступом для обслуживания.
Ключевые параметры, чтобы ориентироваться:
- Тип: встраиваемый распределительный щит (в нишу/штробу).
- Серия: PROxima.
- Модель: ЩРВ-120.
- Габариты: 834х560х120 мм.
- Степень защиты: IP31.
- Артикул производителя: mb11-120.
Практический плюс встраиваемого исполнения — щит не «съедает» пространство в коридоре или техкомнате и визуально выглядит аккуратнее, особенно если рядом стоит мебель или двери в одной плоскости. Размеры у ЩРВ-120 немаленькие, поэтому обычно его закладывают заранее: под нишу, с нормальной подводкой кабелей и возможностью спокойно уложить проводники внутри, не превращая щит в комок.
По защите и работе всё просто: это оболочка для модульной аппаратуры и коммутации, которая закрывает токоведущие части от случайного касания и от попадания крупных частиц. IP31 — про «комнатные» условия: сухие помещения, без пыли как на производстве и без брызг/струй воды. Для улицы, влажных зон и мест, где возможна прямая вода, обычно выбирают другие степени защиты.
Почему его берут: когда нужен именно большой встраиваемый щит под серьёзную схемотехнику, чтобы собрать всё в одном месте и не экономить на пространстве внутри. Плюс серия PROxima у EKF часто попадает в проекты, где важна совместимость с типовой модулькой и понятная логика компоновки.
Рекомендации по применению: заранее проверьте, проходит ли щит по месту — особенно по глубине ниши и по подводам кабеля. Закладывайте запас по линиям: в реальной эксплуатации почти всегда добавляются ещё 1–2 группы. И как в любом щите, аккуратная маркировка линий и нормальная укладка проводников экономят часы при поиске неисправностей или доработках.
Добрый день, Артем.
По данным производителя в комплект входят:
паспорт - 1 шт.,
корпус в сборе - 1 шт.,
поводок заземления - 1шт.,
замок металлический - 2шт.,
наклейки (знаки электробезопастности, маркировочная таблица),
монтажный комплект.
