Дифференциальный автомат ИЭК АД14 C16А 4П 30мА тип АС трехфазный электронный 4,5кА (дифавтомат, АВДТ)

Артикул:

MAD10-4-016-C-030

Производитель: IEK (ИЭК)

Цена: 1 259,54 р. за 1 шт
* цена указана с учетом НДС.

Наличие:

Самовывоз из ПВЗ:
м. Новохохловская	18 марта
Доставка по Москве и области:	19 марта

Купить:

- +

шт

Начислим 13 бонусов За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Cертификат IEK

Дифференциальные автоматы четырехполюсные KARAT АД14 тип АС IEK

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                       пн-пт с 8:00 до 20:00
                       сб-вс с 8:00 до 18:00
   подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
пн-пт с 9:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Дифференциальный автоматический выключатель ИЕК АД14 4Р 16А 30мА тип АС MAD10-4-016-C-030

Описание дифференциального автомата IEK

Быстродействующие защитные выключатели обеспечивают:

в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;

в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;

защиту от перегрузки и короткого замыкания;

защиту от недопустимого повышения напряжения сети (АД12М).

Дифференциальные автоматы АД14 соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039

Характеристики электрического автомата MAD10-4-016-C-030

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток I_n - 16А

Номинальный отключающий дифференциальный ток I_Dn - 30мА

Номинальная отключающая способность - 4500А

Рабочая характеристика при наличии дифференциального тока - АС

Время отключения при номинальном дифференциальном токе - <40мс

Число полюсов - 4

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Износостойкость - не менее 10000 циклов В-О

Максимальное сечение присоединяемых проводов - от 25 до 35мм²

Наличие драгоценных металлов (серебро) - 0,6-2г/полюс

Масса - 0,45кг

Диапазон рабочих температур - от-25°С до+40°С

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Дифавтомат — это тот самый прибор, который в щите берет на себя сразу две задачи: следит, чтобы линию не перегрузили, и отключает питание, если ток «утекает» туда, куда не должен. IEK АД14 C16A на 4 полюса с чувствительностью 30 мА — рабочий вариант для трехфазных линий, когда нужно аккуратно собрать защиту без лишней россыпи отдельных устройств.

Чаще всего такие ставят на ввод или на отдельные группы в трехфазных щитах: небольшие мастерские, гаражи, частные дома с трехфазным вводом, насосы, компрессоры, вентиляция, распределение по этажам или на хозблок. Уместен и там, где есть длинные трассы и много кабеля — утечки накапливаются незаметно, а 30 мА как раз тот уровень, который обычно выбирают для защиты человека. Важно, что это 4-полюсное исполнение: отключаются все проводники, что удобно в сетях, где нейтраль нужно разрывать вместе с фазами.

Ключевые характеристики, на которые стоит опираться при подборе:

Номинальный ток: 16 А — для линий, где расчетная нагрузка укладывается в этот диапазон и правильно подобрано сечение кабеля.
Характеристика отключения: C — нормально переносит кратковременные пусковые токи типичных двигателей и блоков питания, без лишних «ложных» срабатываний на старте.
Количество полюсов: 4P — три фазы + нейтраль с одновременным отключением.
Дифференциальный ток: 30 мА — уровень, который обычно ставят на линии общего назначения для защиты от поражения током.
Тип по дифференциальному току: АС — реагирует на переменный синусоидальный ток утечки (типовой сценарий для большинства простых нагрузок).
Отключающая способность: 4,5 кА — учитывайте при выборе по расчетному току КЗ в точке установки.
Исполнение: трехфазный, электронный.
Артикул производителя: MAD10-4-016-C-030.

Из практичных моментов: когда вместо связки «автомат + УЗО» ставится один дифавтомат, в щите становится заметно свободнее, особенно на небольших корпусах. 4-полюсное отключение добавляет спокойствия при обслуживании — не приходится держать в голове, что нейтраль где-то осталась подключенной. Электронное исполнение обычно выбирают как понятный компромисс по цене и габаритам; при этом требования к корректному подключению и нормальной нейтрали никто не отменял — к монтажу стоит отнестись аккуратно.

Как он защищает и что именно делает: при перегрузке (когда ток долго превышает номинал) тепловой расцепитель постепенно отключает линию, не давая кабелю греться «втихаря». При коротком замыкании срабатывает электромагнитный расцепитель — отключение быстрое, чтобы не успели пострадать ни проводка, ни клеммы. Дифференциальная часть сравнивает токи в фазах и нейтрали: в норме сколько ушло — столько и вернулось. Если появилась утечка на корпус оборудования, влажную стену или поврежденную изоляцию, возникает разница, и устройство отключает питание. Для типа АС важно понимать: он рассчитан на переменный ток утечки; если в линии много электроники с выпрямителями и «нечистыми» токами, тип выбирают осознанно под нагрузку.

Почему его берут в щит: закрывает сразу две защиты одним модулем, удобно для трехфазных групп, где нужно отключать и нейтраль; характеристика C хорошо подходит под смешанные бытовые и легкие моторные нагрузки; 30 мА — привычный и понятный уровень для линий, где важна защита человека, а не только пожарная.

Рекомендации по применению: подбирайте дифавтомат не только по току 16 А, но и по кабелю линии и реальной нагрузке — чтобы защита работала в правильной точке. Для корректной работы дифференциальной части нейтраль после дифавтомата не должна смешиваться с нейтралями других групп; это частая причина непонятных отключений. После монтажа обязательно проверьте кнопку TEST — она нужна не «для галочки», а чтобы убедиться, что диффзащита живая. И отдельно оцените уместность типа АС: если линия питает много импульсных блоков питания, частотники или сложную электронику, тип диффзащиты лучше выбирать под конкретную нагрузку.

Технические характеристики

Бренд	IEK
Номинальный ток	16 А
Ток утечки	0,03A (30mA)
Тип тока утечки	AC
Характеристика срабатывания кривая тока	C
Отключающая способность	4,5 kA
Количество полюсов	4
Напряжение	380-400В
Количество модулей	5
Тип расцепителя	Электронный

Код EAN: 4606056028966, 4606056028973, 4606056028980
Код товара: MAD10-4-016-C-030

Характеристики по классификатору Etim по данным производителя:

Автоматический выключатель дифференциального тока (дифавтомат, АВДТ) EC000905

Выключатель автоматический дифференциального тока 4п C 16А 30мА тип AC 4.5кА АД-14 IEK MAD10-4-016-C-030

Общ. количество полюсов	4
Номин. ток	16 А
Характеристика срабатывания (кривая тока)	C
Номин. ток утечки	.03 А
Номин. отключающая способность по EN 60898	4.5 кА
Количество защищенных полюсов	4
Одновременное отключение нейтрали (N)	Да
Модульная ширина (общ. кол-во модульных расстояний)	4.9
Номин. (расчетное) напряжение	400 В
Тип тока утечки	Переменный ток (AC)
Степень защиты (IP)	IP20
Номин. отключающая способность по IEC 60947-2	4.5 кА
Частота	50 Гц
Степень загрязнения	20
Глубина установочная (встраив.)	72.1 мм

Дополнительные характеристики

Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат

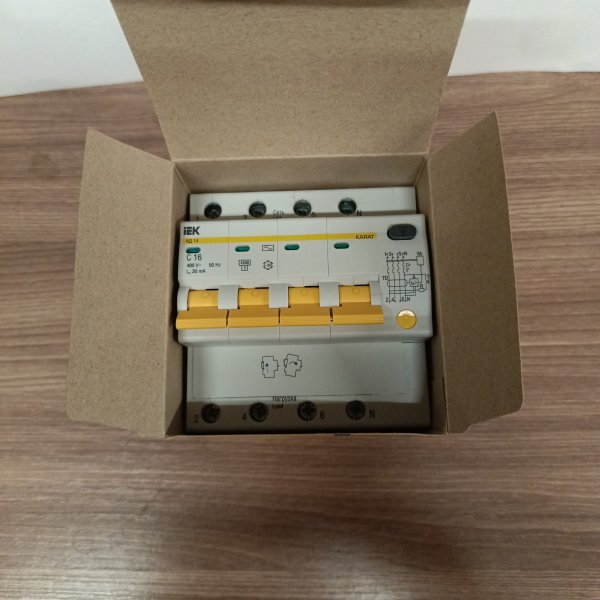

MAD10-4-016-C-030 Дифференциальный автомат ИЭК АД14 C16А 4П 30мА тип АС трехфазный электронный 4,5кА (дифавтомат, АВДТ) фото 1

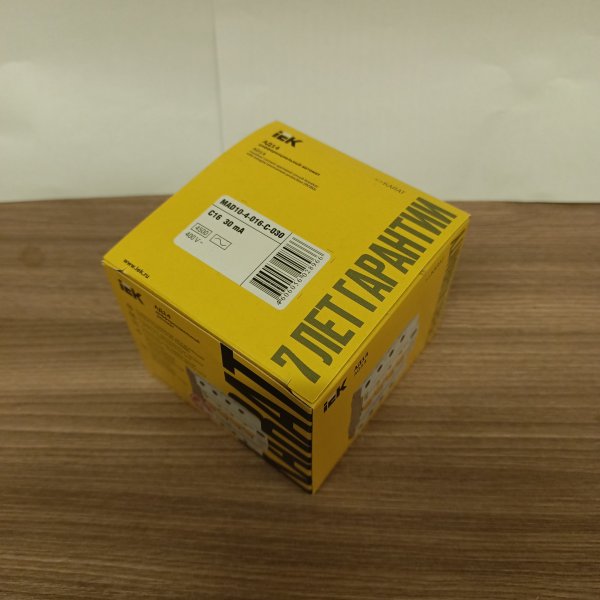

MAD10-4-016-C-030 Дифференциальный автомат ИЭК АД14 C16А 4П 30мА тип АС трехфазный электронный 4,5кА (дифавтомат, АВДТ) фото 2

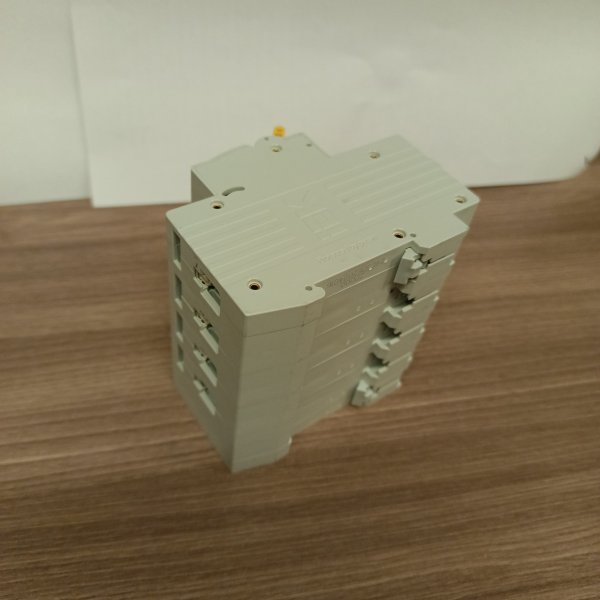

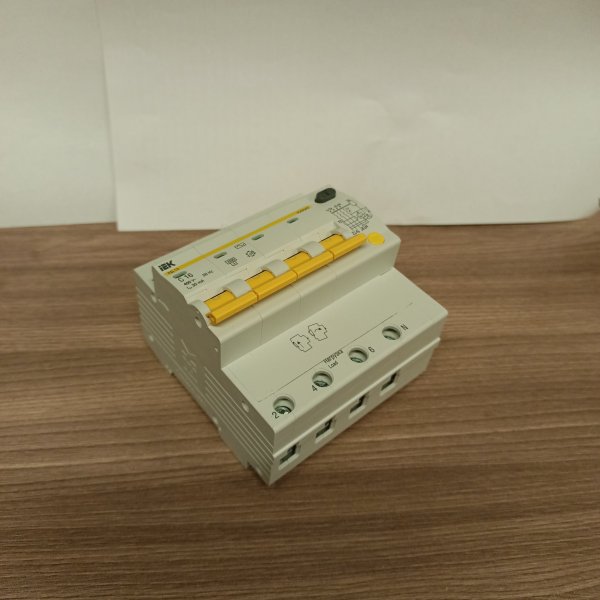

MAD10-4-016-C-030 Дифференциальный автомат ИЭК АД14 C16А 4П 30мА тип АС трехфазный электронный 4,5кА (дифавтомат, АВДТ) фото 3
