Дифференциальный автомат ИЭК АД-12 С50А 2П 30мА тип AC однофазный электронный 4,5кА (дифавтомат, АВДТ)

Артикул:

MAD10-2-050-C-030

Обзор от AI

Производитель: IEK (ИЭК)

Номинальный ток — 50 А

10 А 16 А 20 А 25 А 32 А 40 А50 А63 А

Ток утечки — 0,03A (30mA)

0,03A (30mA)0,1A (100mA)

Дифференциальный автоматический выключатель ИЕК АД12 2Р 50А 30мА

Ключевые характеристики

БрендIEK

Номинальный ток50 А

Ток утечки0,03A (30mA)

Тип тока утечкиAC

Характеристика срабатывания кривая токаC

Отключающая способность4,5 kA

Все характеристики ›

Описание

Дифференциальный автоматический выключатель ИЕК АД12 2Р 50А 30мА MAD10-2-050-C-030

Описание дифференциального автомата IEK

Быстродействующие защитные выключатели обеспечивают:

в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;

в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;

защиту от перегрузки и короткого замыкания;

защиту от недопустимого повышения напряжения сети (АД12М).

Дифференциальные автоматы АД12 соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039

Характеристики электрического автомата MAD10-2-050-030

Номинальное напряжение частотой 50 Гц - 230/400В

Номинальный ток I_n - 50А

Номинальный отключающий дифференциальный ток I_Dn - 30мА

Номинальная отключающая способность - 4500А

Рабочая характеристика при наличии дифференциального тока - АС

Время отключения при номинальном дифференциальном токе - <40мс

Число полюсов - 2

Условия эксплуатации - УХЛ4

Степень защиты выключателя - IP20

Износостойкость - не менее 20000 циклов В-О

Максимальное сечение присоединяемых проводов - от 25 до 35мм²

Наличие драгоценных металлов (серебро) - 0,6-2г/полюс

Масса - 0,26кг

Диапазон рабочих температур - от -25°С до+40°С

Характеристики

Бренд	IEK
Номинальный ток	50 А
Ток утечки	0,03A (30mA)
Тип тока утечки	AC
Характеристика срабатывания кривая тока	C
Отключающая способность	4,5 kA
Количество полюсов	2
Напряжение	220-230В
Количество модулей	3
Тип расцепителя	Электронный

Классификация ETIM

ETIM

Общ. количество полюсов2

Номин. ток50 А

Характеристика срабатывания (кривая тока)C

Номин. ток утечки.03 А

Номин. отключающая способность по EN 608984.5 кА

Количество защищенных полюсов2

Одновременное отключение нейтрали (N)Да

Модульная ширина (общ. кол-во модульных расстояний)3

Номин. (расчетное) напряжение230 В

Тип тока утечкиПеременный ток (AC)

Степень защиты (IP)IP20

Номин. отключающая способность по IEC 60947-24.5 кА

Частота50 Гц

Степень загрязнения20

Глубина установочная (встраив.)72.1 мм

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

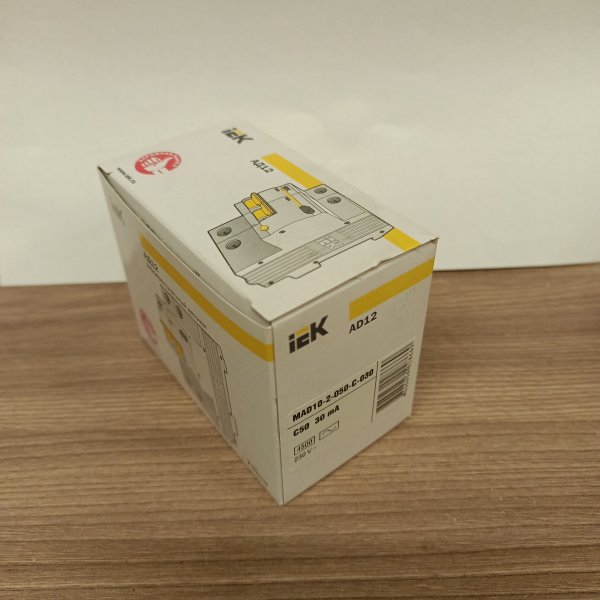

MAD10-2-050-C-030 Дифференциальный автомат ИЭК АД-12 С50А 2П 30мА тип AC однофазный электронный 4,5кА (дифавтомат, АВДТ) фото 1

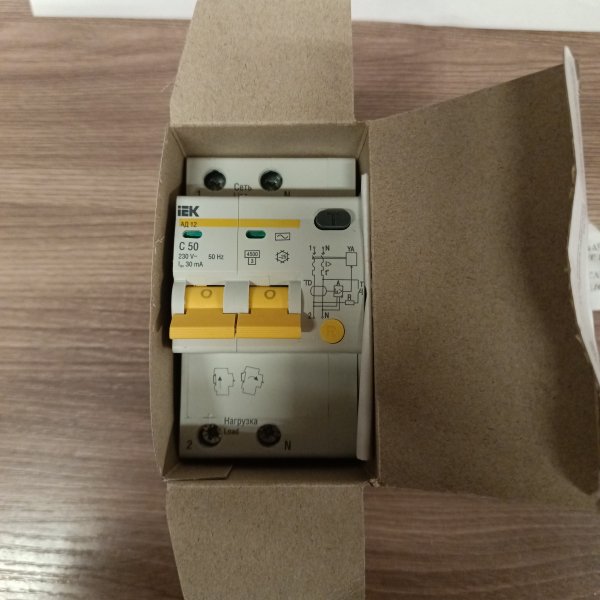

MAD10-2-050-C-030 Дифференциальный автомат ИЭК АД-12 С50А 2П 30мА тип AC однофазный электронный 4,5кА (дифавтомат, АВДТ) фото 2

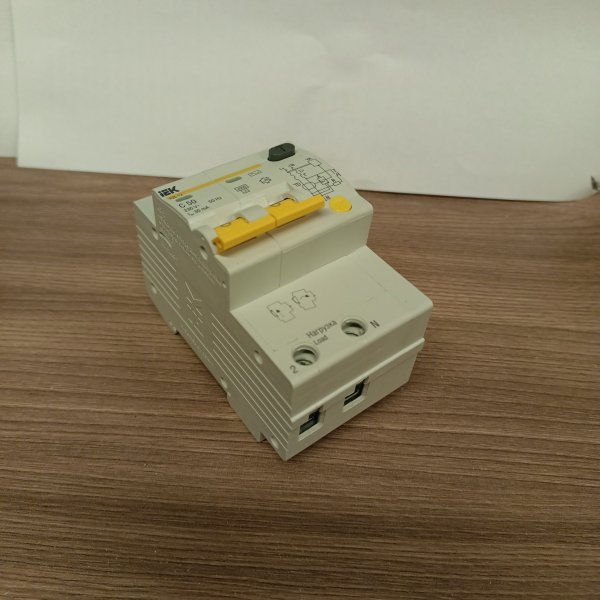

MAD10-2-050-C-030 Дифференциальный автомат ИЭК АД-12 С50А 2П 30мА тип AC однофазный электронный 4,5кА (дифавтомат, АВДТ) фото 3
