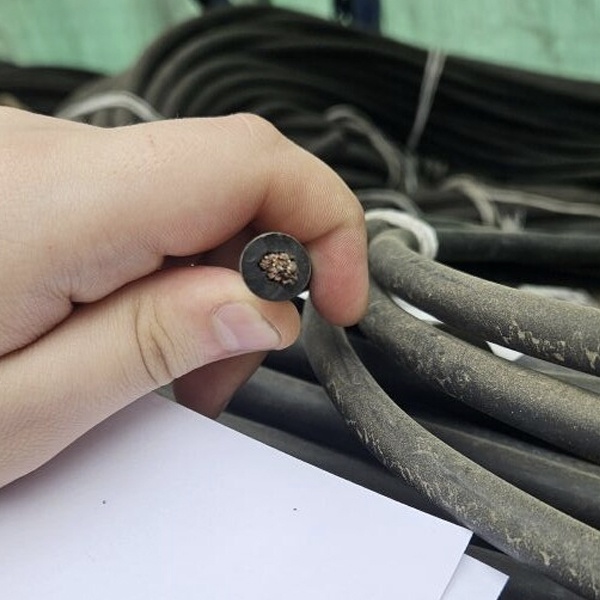

Электрический мягкий кабель КГтпХЛ с 1-ой медной жилой 16 мм2 мп (многопроволочная) в резиновой изоляции для сварочного аппарата
Описание
Электрический мягкий кабель КГтпХЛ с 1-ой медной жилой 16 мм2 мп (многопроволочная) в резиновой изоляции для сварочного аппарата KKZ40-00005865
Область применения КГтп-ХЛ 1x16 мм2
Кабели силовые гибкие предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное напряжение до 660 Вольт частоты до 400 Гц или на постоянное напряжение 1000 Вольт, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С.
ОписаниеИзоляция и оболочка кабелей выполнены из композиции на основе термоэластопласта. Изолированные жилы кабелей имеют отличительную расцветку. Кабели могут иметь все жилы одинакового сечения, а так же могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).
Для обеспечения отделяемости изоляции кабелей от оболочки в многожильных кабелях в качестве разделительного слоя применяется тальк, в одножильных поверх токопроводящей жилы наносится слой полиэтилентерефталатной пленки. В одножильных кабелях изоляция и оболочка заменены на единый покров: изоляционно-защитную оболочку. Токопроводящие жилы имеют конструкцию, соответствующую классу 5 по ГОСТ 22483-77. Расцветка изоляции токопроводящих жил согласно п.2.2.4а ГОСТ 24334-80
Конструкция изделий обеспечивает долговременную эксплуатацию изделий при токовых нагрузках не превышающих указанные в табл. 1.3.6. Правил устройства электроустановок (7-е издание).
Запрещается эксплуатация кабелей в смотанном состоянии, а также при воздействии направленных физических и фрикционных нагрузок, для подключения подвижных машин и устройств следует применять лотки и устройства укладки кабеля, обеспечивающие соблюдение минимально допустимых радиусов перегиба и отсутствие абразивного износа.
Характеристики
| Бренд | Калужский кабельный завод |
| Маркировка кабеля | КГ (резиновая изоляция) |
| Количество жил | 1 |
| Сечение жилы | 16 мм2 |
| Тип исполнения внешней изоляции | ТП - термопластичный эластомер (ТЭП) |
| Тип исполнения внешней изоляции | ХЛ - холодостойкий изолятор |
Обзор от AI
КГтп-ХЛ 1х16 — это тот самый «рабочий» сварочный кабель, который не капризничает на холоде и нормально переносит постоянные перегибы. Когда нужно подключение с реальным током и кабель каждый день таскают по объекту, мягкость и живучесть изоляции важнее красивой этикетки — здесь как раз про это.
В жизни этот кабель чаще всего берут на сварочные посты: от инвертора до держателя, на обратку к «массе», на передвижные установки и ремонтные бригады. Подходит и для других силовых подключений, где провод постоянно в движении: временные линии на монтаже, подключение переносного оборудования, мастерские, выездные работы. Маркировка ХЛ прямо намекает, что кабель рассчитан на работу в холодном климате — удобно, когда сварка идет в неотапливаемом цехе или на улице.
По ключевым параметрам:
- Марка: КГтп-ХЛ (сварочный гибкий, исполнение для низких температур).
- Конструкция: 1 жила.
- Сечение: 16 мм².
- Материал жилы: медь.
- Норматив: ГОСТ 24334-80.
- Производитель: Калужский кабельный завод.
- Артикул: KKZ40-00005865.
Практически кабель ценят за гибкость: его проще уложить без «пружины», он меньше пытается распрямиться и не так быстро устает в местах, где вы постоянно меняете положение держателя. Одножильное исполнение 1х16 — распространенный вариант для сварочных комплектов, когда важно держать сопротивление линии низким и не терять мощность на проводе.
Как работает в связке со сваркой: медная жила проводит ток, а оболочка держит механические нагрузки, трение и регулярные изгибы. За счет исполнения ХЛ кабель сохраняет работоспособность при минусовых температурах — то есть не становится «дубовым» и не трескается от первого же резкого перегиба на морозе (при условии нормальной эксплуатации и без экстремального «ломания»).
Почему берут именно этот тип: он рассчитан на подвижное подключение, нормально живет в условиях стройплощадки и ремонта, а соответствие ГОСТ 24334-80 дает понятные ожидания по конструкции и требованиям к сварочным кабелям без сюрпризов.
Рекомендации по применению: подбирайте длину и сечение по току и реальной нагрузке — лишние метры на сварке быстро превращаются в падение напряжения и нагрев. Наконечники лучше обжимать подходящим инструментом под 16 мм² и периодически проверять контактные соединения: на сварочных токах слабая обжимка греется в первую очередь. Если работаете в холоде, не разматывайте и не гните кабель «в натяг» сразу после хранения на морозе — дайте ему немного «отойти», так он проживет заметно дольше.
