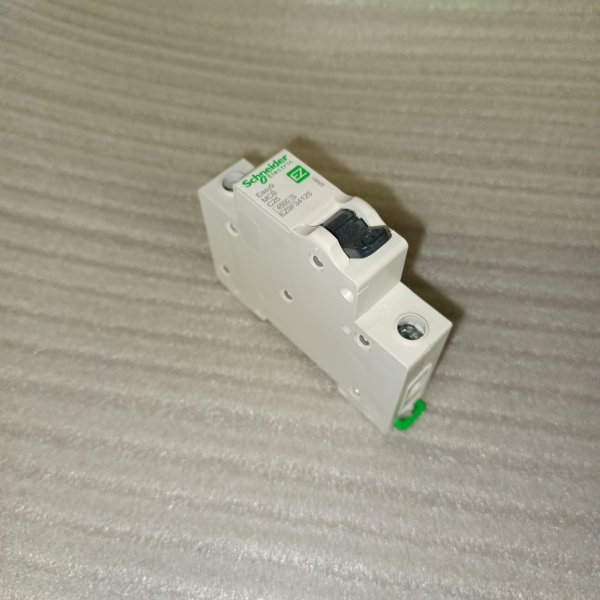

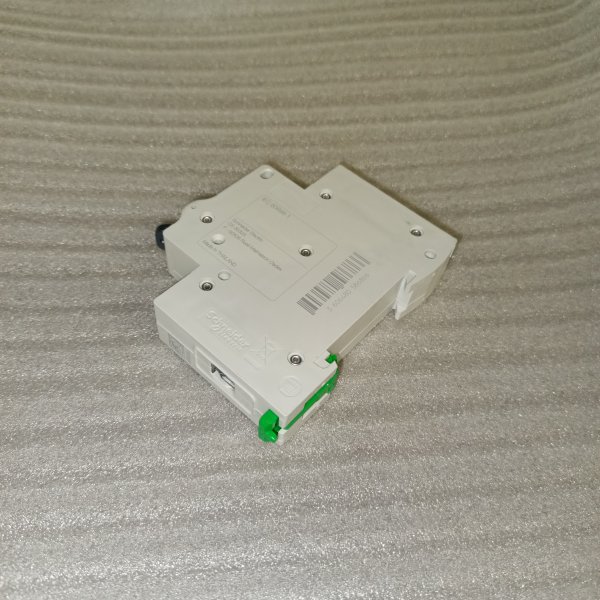

Однополюсный модульный электрический автомат Шнайдер Электрик 25 ампер 4,5kA характеристика С
Однополюсный модульный электрический автомат Шнайдер Электрик 25 ампер 4,5kA характеристика С EZ9F34125
Новое низковольтное оборудование Easy9 послужит лучшей поддержкой вашему электротехническому бизнесу и поможет вам повысить свою эффективность благодаря тому, что оно:
- Отличается высоким качеством и удобной конструкцией
- Имеется в наличии везде и всегда, где и когда оно вам требуется
- Обладает высокой надёжностью при доступной цене
- Защита цепей от токов короткого замыкания
- Защита цепей от превышения допустимого тока
- семейство продуктов - Easy9
- количество полюсов - 1
- число защищенных полюсов - 1
- номинальный ток In - 25A
- частота сети - 50Гц
- номинальное рабочее напряжение Ue - 230В AC(50Гц)
- номинальное напряжение изоляции Ui - 500В AC(50/60Гц)
- номинальная рабочая отключающая способность Ics - 4,5кА(50/60Гц)
- номинальное выдерживаемое импульсное напряжение Uimp - 4 кВ
- индикатор положения контакта - да
- тип управления - тумблерный переключатель
- способ крепления - пристегивающийся
- технология отключающего блока - тепловой-магнитный
- код кривой - С
- высота - 81мм
- ширина - 18мм
- глубина - 66,5мм
- механическая износостойкость - 10000 циклов
- электрическая износостойкость - 4000 циклов
- степень защиты - IP20
- Температура эксплуатации - от -25°C до 60°C
Описание от производителя:
Автоматический выключатель серии Easy9 Schneider Electric, 1-полюсный, номинальный ток 25 А, характеристика С, Icn = 4.5 кА.
- Применяется в однофазных сетях напряжением до 230 В.
- Предназначен для защиты от перегрузок и КЗ.
- Оснащен механизмом «мгновенного включения».
- Ударопрочный корпус из специального пластика с 6 металлическими заклепками.
- Безопасные клеммы исключают попадание кабелей в заклеммное пространство.
- Возможность опломбирования силовых клемм.
| Бренд | Schneider Electric |
| Номинальный ток | 25 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
| Серия | Easy9 |
Модульный автоматический выключатель (автомат) EC000042
АВТ. ВЫКЛ. EASY 9 1П 25А С 4,5кА 230В =S=
АВТ. ВЫКЛ. EASY 9 1П 25А С 4,5кА 230В =S=
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Если нужен нормальный «рабочий» автомат на линию без сюрпризов по срабатываниям, EASY9 от Schneider Electric — как раз из таких. Однополюсный выключатель на 25 А с характеристикой C ставят там, где нагрузка бывает разной: от розеток до умеренно «тяжелых» потребителей, и при этом хочется, чтобы защита была предсказуемой.
В быту и в небольших коммерческих щитах такой автомат чаще всего уходит на отдельную группу розеток, линию на кухню, кондиционер, водонагреватель или небольшую мастерскую. Важно, что это именно 1P — он разрывает фазу, поэтому в однофазных сетях 230 В его обычно ставят в паре с корректно выполненной нейтралью и нормальной схемой щита.
Ключевые параметры:
- серия: Schneider Electric EASY9
- полюсность: 1P
- номинальный ток: 25 А
- характеристика срабатывания: C
- отключающая способность: 4,5 кА
- напряжение: 230 В
- артикул производителя: EZ9F34125
По практике, характеристика C — хороший компромисс: автомат не дергается от кратковременных пусковых токов там, где они действительно есть (компрессор, насос, блоки питания), но при реальной перегрузке и коротком замыкании отключает линию быстро. Номинал 25 А берут, когда проводка и расчет нагрузки это позволяют: не «впритык», но и без соблазна перегружать линию.
Работает все просто: внутри два расцепителя. Тепловой реагирует на перегрузку — когда ток выше нормы держится не секунду, а ощутимое время, автомат отключает, чтобы не греть кабель и клеммы. Электромагнитный срабатывает мгновенно при коротком замыкании, когда ток резко растет — тут счет идет на доли секунды.
Почему его берут: EASY9 — распространенная линейка, под нее легко собирать щит без экзотики. Номинал 25 А и кривая C — универсальная связка для «живых» линий с разной нагрузкой, где не хочется ловить ложные отключения, но защита должна оставаться защитой.
Рекомендации по применению: перед выбором проверьте сечение кабеля и реальную нагрузку линии — 25 А ставят не «чтобы не выбивало», а под конкретный расчет. Для розеточных групп в жилых помещениях обычно делают отдельные линии на мощные приборы и не забывают про УЗО/дифзащиту там, где это требуется по условиям эксплуатации. Монтаж — в щите на DIN-рейку, соединения протягивайте с нормальным усилием и после первого времени работы имеет смысл сделать контрольную протяжку клемм.
