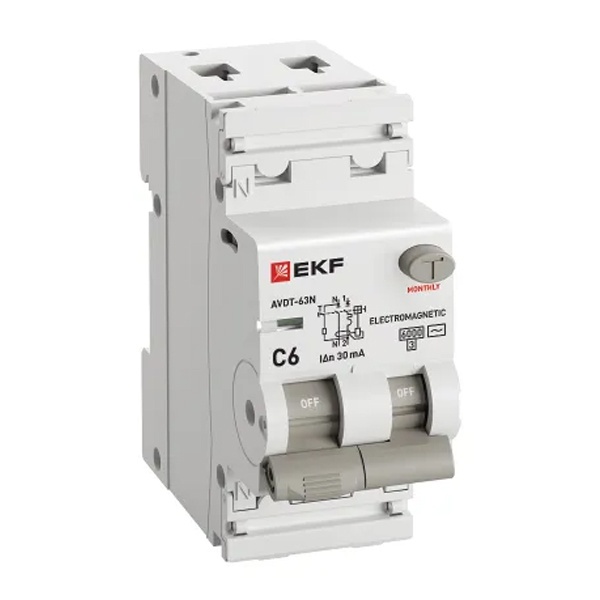

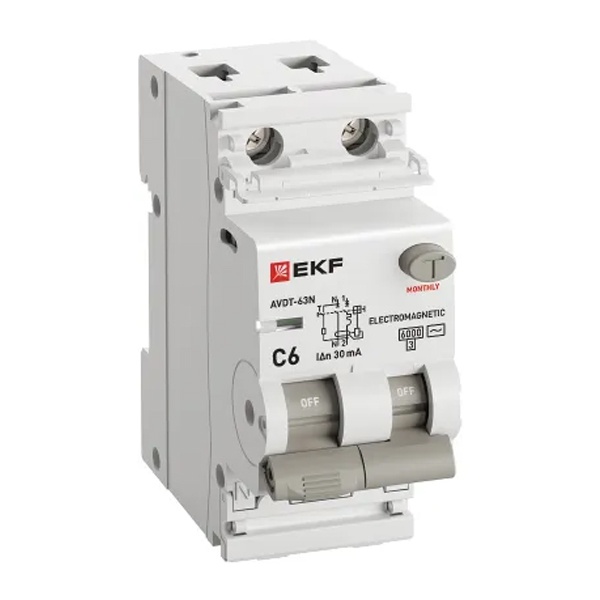

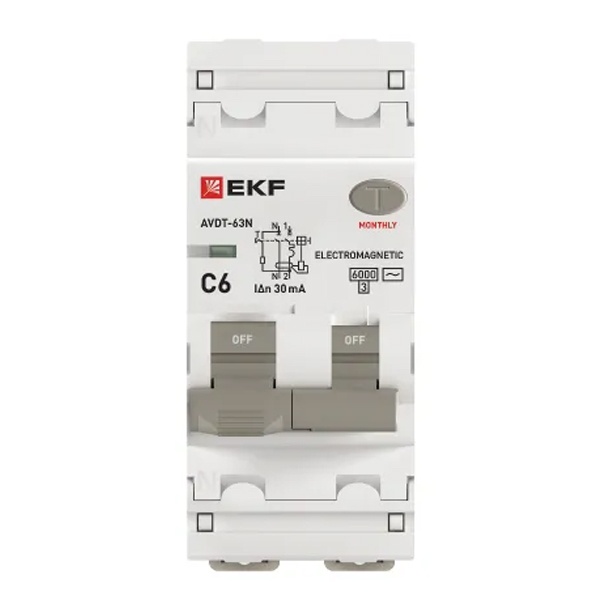

Однофазный электромеханический дифференциальный автоматический выключатель АВДТ-63N ток утечки 30 мА тип AC, 6 Ампер характеристика С
Автоматический выключатель дифференциального тока двухполюсный однофазный АВДТ ЕКФ Проксима 6 ампер тип АС 30мА D63N26M6C30
Ставят на DIN-рейку как двухмодульный аппарат на 2 полюса: фаза и N проходят через один дифференциальный автомат. Электромеханический расцепитель отрабатывает защиту по перегрузке и КЗ с характеристикой C, а также по утечке 30 мА типа АС. Номинальный ток 6 А, отключающая способность 6 кА, рабочее напряжение 220–230 В.
Применяется в однофазных линиях, где нужно одновременно отключать фазу и ноль при аварии и контролировать утечки переменного тока. Срабатывает при перегрузке, коротком замыкании и при появлении дифференциального тока утечки.
При монтаже заводят питание на входные клеммы, нагрузку подключают к выходным. Фазный проводник подключают на клемму полюса 1, нулевой — на клемму N, с сохранением направления «вход–выход» по маркировке на корпусе. После отключения размыкаются оба проводника линии.
| Бренд | EKF |
| Номинальный ток | 6 А |
| Ток утечки | 0,03A (30mA) |
| Тип тока утечки | AC |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 6 kA |
| Количество полюсов | 2 |
| Напряжение | 220-230В |
| Количество модулей | 2 |
| Тип расцепителя | Электромеханический |
Тип устройства: авдт, дифавтомат, автоматический выключатель дифференциального тока, дифференциальный автомат, дифференциальный автоматический выключатель, диффавтомат, дифф автомат, диф автомат
