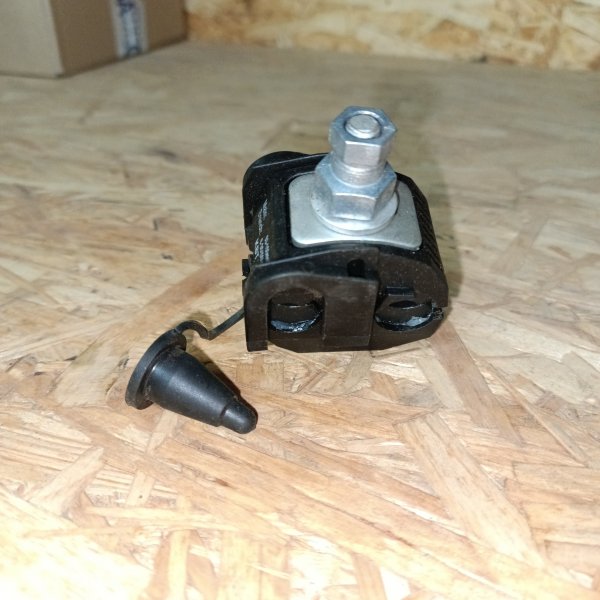

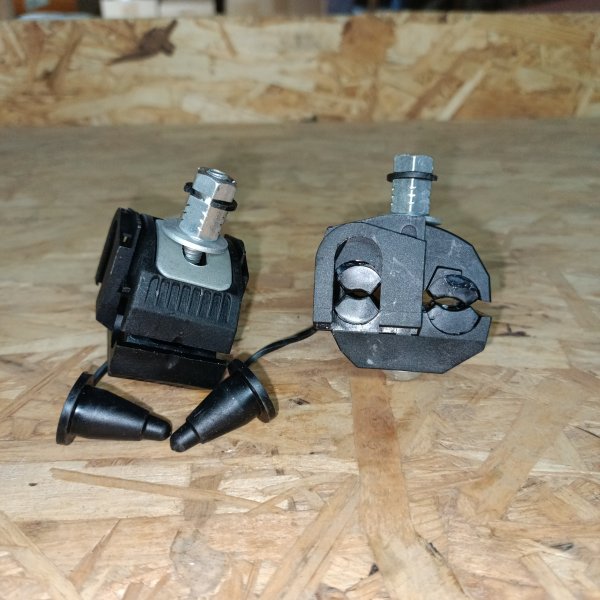

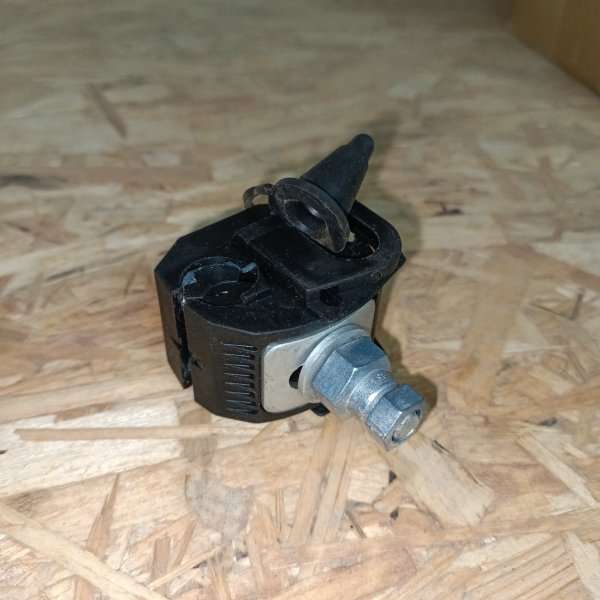

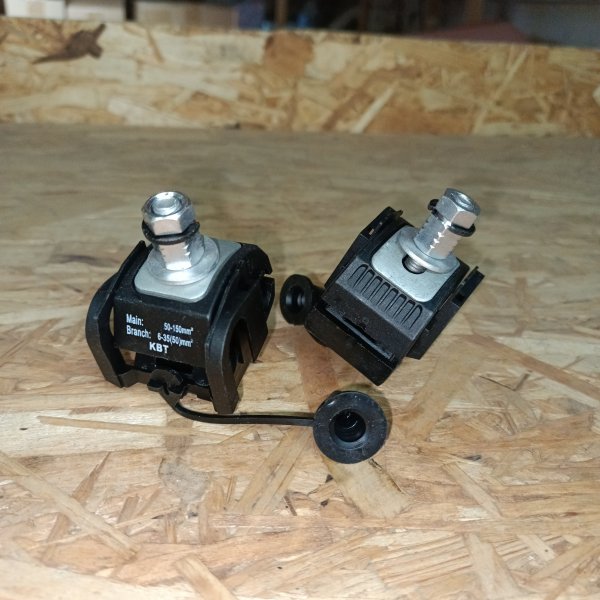

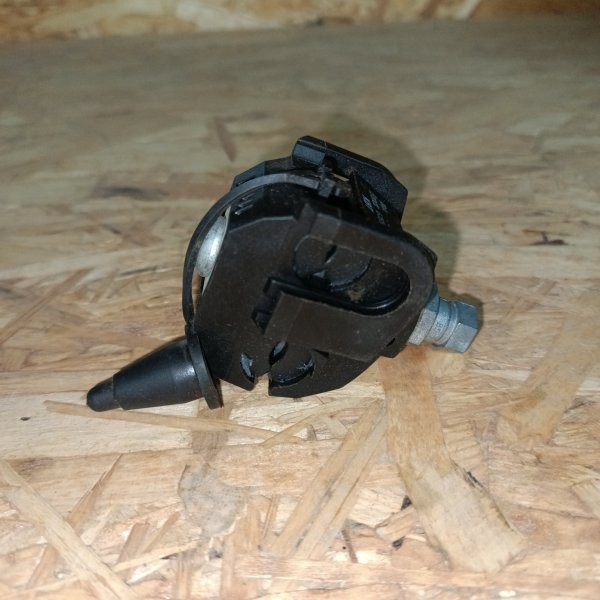

Зажим-клемма для подключения провода СИП сечением 6-35 (50) мм2 к жиле магистрали сечением 50-150 мм2 с прокалыванием изоляции
Описание
Зажим-клемма для подключения провода СИП сечением 6-35 (50) мм2 к жиле магистрали сечением 50-150 мм2 с прокалыванием изоляции 58137
Соединения и ответвления всех видов проводников СИП до 1 кВ, а также для подключения проводов абонентов и освещения. При затягивании болтов ЗПО зубцы контактных пластин прокалывают изоляцию и создают надежный электрический контакт.
Монтаж ЗПО может быть осуществлен на действующей линии без отключения питания магистрали. Надежность контактного соединения ЗПО обеспечивается точно подобранным моментом затяжки болта со срывной головкой. Конструкция ЗПО обеспечивает герметичность соединения и устойчивость к атмосферным осадкам.
Изолированный корпус ЗПО выполнен из полимера, стойкого к ультрафиолетовому излучению и погодно-климатическим условиям, армированного стекловолокном. Зажимы предназначены для монтажа Al и Cu жил. Зажимы снабжены резиновым колпачком для изоляции конца провода ответвления. Быстрый монтаж ЗПО без снятия изоляции.
Классификация ETIM
ETIMОбзор от AI
Если приходится делать ответвление от магистрали СИП и хочется обойтись без «колхоза» с зачисткой и изолентой, выручает прокалывающий ответвительный зажим. КВТ ЗПО 6-35(50)/50-150 — как раз из тех вещей, которые ставишь один раз и дальше спокойно забываешь: контакт получается стабильный, а изоляция на проводе остается рабочей.
На практике такие зажимы чаще всего ставят на вводах к частным домам, на уличных линиях по опорам, при подключении новых абонентов к действующей магистрали СИП, а также при организации ответвлений на хозяйственные постройки или уличное освещение. Удобство в том, что не нужно разбирать линию и «раздевать» провод — ответвление делается прямо по месту, аккуратно и быстро.
Ключевые характеристики (по маркировке изделия):
- Тип: ответвительный прокалывающий зажим для СИП.
- Модель: ЗПО 6-35(50)/50-150.
- Диапазоны сечений: ответвление 6–35 мм² (допуск до 50 мм²); магистраль 50–150 мм².
- Бренд: КВТ.
- Артикул производителя: 58137.
По конструкции смысл простой и практичный: зажим стягивает магистральный и ответвительный провод, а контактные элементы аккуратно прокалывают изоляцию и доходят до алюминиевой жилы. Вам не нужно угадывать «сколько снять», не нужно потом восстанавливать оболочку и надеяться, что под изоленту не набьется вода и грязь. Узел получается компактный — на опоре не торчит лишнего, и провод не приходится изгибать через силу.
Работает это так: при затяжке болта(ов) внутри зажима сходятся контактные пластины/зубцы, они прокалывают изоляцию и врезаются в металл жилы. За счет нормального прижимного усилия контакт получается с низким переходным сопротивлением, а изоляция вокруг точки прокола остается обжатой корпусом. В реальной эксплуатации это важно: меньше риск нагрева на соединении, меньше шанс, что соединение «поплывет» от температуры или вибрации на ветру.
Почему такие зажимы берут именно для ответвлений от СИП:
- Монтаж без зачистки — меньше ошибок и быстрее работа на высоте.
- Соединение получается аккуратным и повторяемым: затянул — и получил контакт, а не «как повезет».
- Проще обслуживать линию: ответвление читается визуально, нет скруток и лишних переходников.
- Удобно, когда магистраль уже под напряжением по организационным причинам: сама технология прокола рассчитана на работу с изолированным проводом (но допуски по работе под напряжением всегда определяются вашими регламентами и допуском персонала).
Рекомендации по применению: перед установкой проверьте, что сечения проводов попадают в диапазон маркировки зажима: ответвление 6–35 мм² (до 50), магистраль 50–150 мм². Провод укладывайте без перекосов, чтобы зажим сел ровно на изоляцию — так контакт будет равномерным по всей площадке. Затяжку делайте штатным инструментом без «трубы-удлинителя»: перетяжка так же вредна, как и недотяжка. После монтажа не лишним будет визуально убедиться, что корпус не треснул, а провод не пережат и не вывернут из канавки — особенно на жестком СИП в холодную погоду.
