Зажим-клемма для подключения провода СИП сечением 4-50 мм2 к жиле магистрали сечением 16-150 мм2 с прокалыванием изоляции
Зажим-клемма для подключения провода СИП сечением 4-50 мм2 к жиле магистрали сечением 16-150 мм2 с прокалыванием изоляции 108657

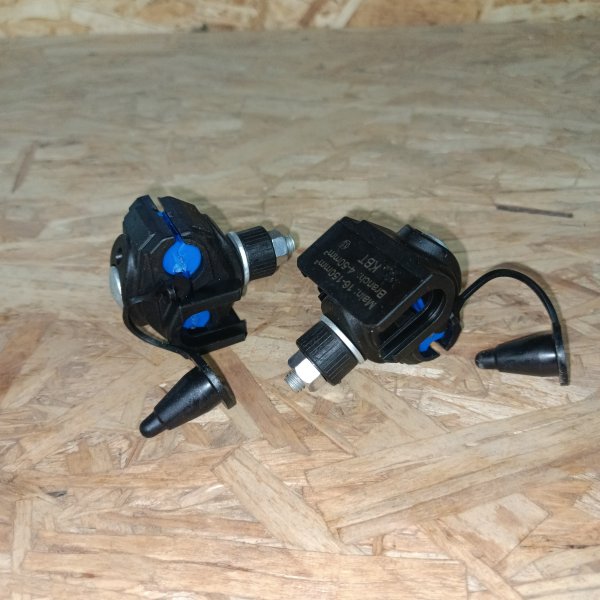

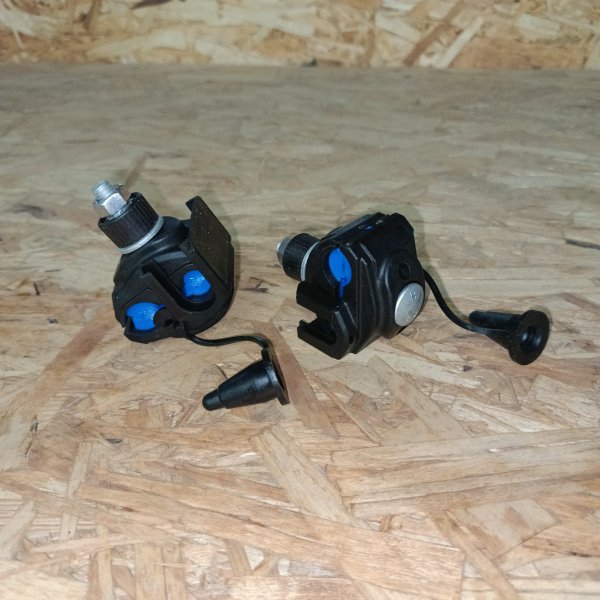

Зажим прокалывающий ответвительный КВТ ЗПО 16-150/4-50 предназначен для надежного соединения и выполнения ответвлений от магистрального провода СИП при монтаже воздушных линий электропередачи. Конструкция изделия позволяет выполнять подключение ответвительного кабеля без снятия изоляции с основного проводника, что упрощает монтаж и сокращает время проведения электромонтажных работ.
Модель ЗПО 16-150/4-50 подходит для организации ответвлений в сетях, где используются самонесущие изолированные провода. Прочный корпус и контактный механизм обеспечивают стабильное электрическое соединение и рассчитаны на эксплуатацию в условиях наружной установки. Герметизирующие элементы помогают защитить место контакта от воздействия окружающей среды.
Прокалывающий ответвительный зажим КВТ удобен при строительстве и модернизации воздушных линий, подключении потребителей и выполнении распределительных соединений. Изделие востребовано профессиональными монтажниками и электромонтажными организациями благодаря практичной конструкции и простоте установки.
ЗПО 16-150/4-50 - подходящее решение для надежного ответвления от СИП без сложных подготовительных операций. Перед покупкой рекомендуется проверить соответствие диапазонов сечения основного и ответвительного проводов параметрам вашей электрической сети и проектной документации.
Прокалывающий зажим КВТ ЗПО 16-150/4-50 — это тот самый «рабочий» элемент для ответвления от магистрали СИП, когда нужно сделать подключение быстро и без лишней возни со снятием изоляции. В монтаже он ведет себя предсказуемо: затянул как положено — получил стабильный контакт, который не рассыпается через сезон от ветра и перепадов температуры.
Чаще всего его ставят на ВЛИ и вводах в частные дома, на ответвления к хозпостройкам, гаражам, уличному освещению, небольшим щитам на опоре. Удобен там, где магистраль уже натянута и трогать ее лишний раз не хочется: не нужно «раздевать» провод, не нужно городить скрутки и изолировать место соединения вручную.
По основным параметрам тут все ясно:
- тип: зажим прокалывающий ответвительный (для СИП);
- магистральный провод: 16–150 мм²;
- ответвительный провод: 4–50 мм²;
- серия/модель: ЗПО 16-150/4-50;
- производитель: КВТ;
- артикул: 87396.
Из практики ценят его за то, что монтаж получается аккуратный и повторяемый. Провод в зажиме фиксируется жестко, а не «на честном слове», и при нормальной затяжке не приходится потом возвращаться на объект из‑за пропадающего контакта. Когда на линии вибрация от ветра и постоянные температурные качели, слабое соединение быстро вылезает — здесь как раз логика другая: контакт формируется проколом изоляции, и место соединения остается закрытым корпусом.
Как он работает и что именно «защищает»: внутри стоят контактные элементы, которые при затяжке вдавливаются через изоляцию и доходят до алюминиевой жилы. За счет этого ток идет по металлическому контакту, а не через случайные соприкосновения. Изоляция при этом по месту прокола не снимается полосой — значит, меньше шансов получить оголенный участок и меньше проблем с короной/подгоранием на воздухе при плохой «самодеятельной» зачистке. Сам узел получается закрытым, и соединение меньше страдает от влаги и грязи, которые обычно портят открытые контакты.
Почему его берут: когда нужно сделать ответвление «по-человечески», без самодельных решений и без лишних операций на высоте. Такой зажим экономит время монтажнику и снижает риск ошибок: не перепилил жилу при зачистке, не оставил заусенец, не намотал изоленту «как получилось». Плюс удобно, что один типоразмер перекрывает широкий диапазон сечений по магистрали и ответвлению — на выезде это часто выручает, когда фактическое сечение на линии отличается от того, что было в документах.
Рекомендации по применению: перед установкой проверьте, чтобы зажим подходил по сечениям именно вашей магистрали и ответвления, и чтобы провод действительно был СИП/изолированный. Затяжку делайте ровно, без перекосов, нормальным инструментом — недотянутый прокол дает нагрев, перетяжка тоже не нужна. После монтажа не поленитесь визуально проверить посадку проводов в канавках и отсутствие натяга, который «вырывает» ответвление: лучше сразу поставить поддерживающий/анкерный зажим по месту, чем потом искать плавающий контакт на ветру.
