Производитель:
Меандр (Meandr)

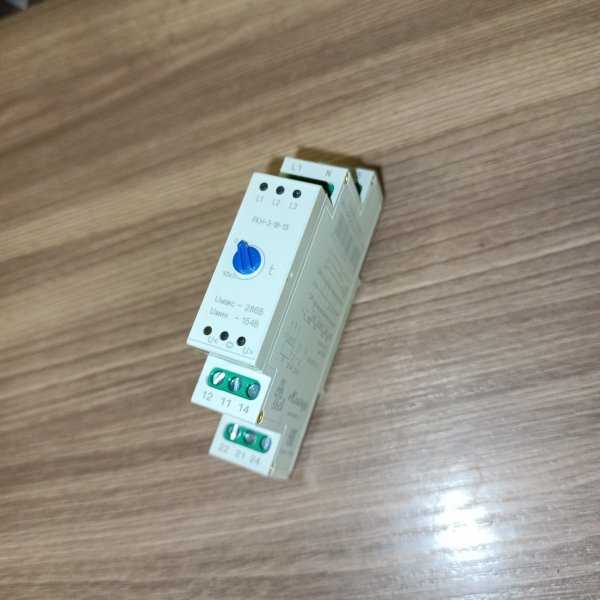

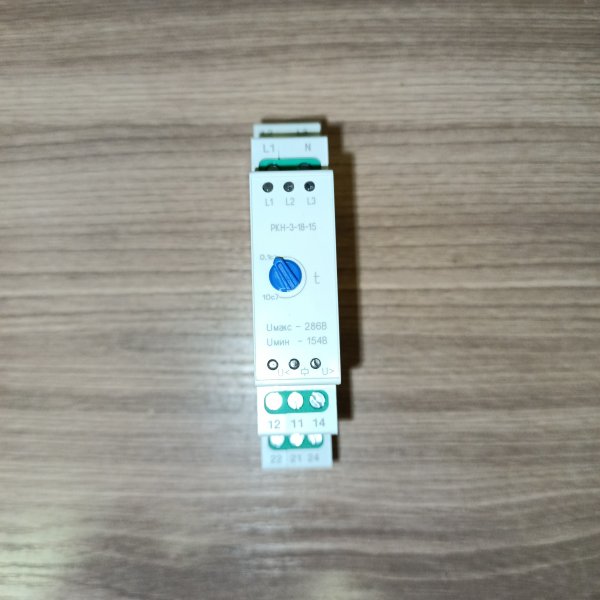

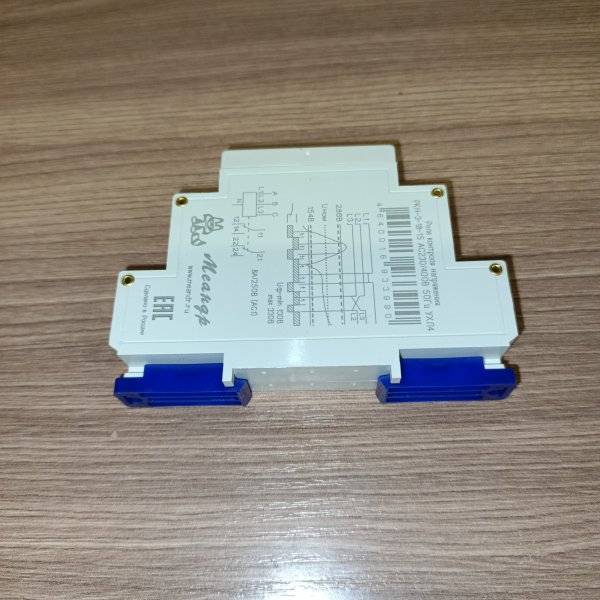

Реле напряжения РКН-3-18-15 для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения
Ключевые характеристики
БрендМеандр
Место установкиDIN-рейка
Контроль фазДа
Максимальный порог напряжения286 В
Контакт2 NO/NC
Минимальный порог напряжения154 В
Описание
Реле напряжения РКН-3-18-15 для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения 4640016933990
Реле контроля напряжения РКН-3-18-15 предназначено для контроля наличия и «слипания» фаз в цепях трёхфазного напряжения в четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) фиксированного порога.
- Контроль напряжения в четырёхпроводных сетях с нейтралью
- Контроль перенапряжения по любой из фаз (фиксированный порог 286 В)
- Контроль снижения напряжения любой из фаз (фиксированный порог 154 В)
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Задержка срабатывания от 0,1 до 10с
Напряжение питания фазное Uном, 50Гц | 230/400 В |
Допустимые напряжения Uф max/Uф min | 330/130 В |
Фиксированный порог срабатывания Uмакс | 286 В |
Фиксированный порог срабатывания Uмин | 154 В |
Погрешность порога срабатывания | Uном±1.5 % |
Ширина зоны «гистерезиса» порога срабатывания | Uном±2.5 % |
Регулируемая задержка срабатывания | 0,1-10 с |
Мощность, потребляемая от сети | 4 ВА |
Максимальный коммутируемый ток, при активной нагрузке: АС250В, 50Гц (АС1)/DC30В (DC1) | 8 А |
Максимальное коммутируемое напряжение | 400 В (AC1/2A) |
Максимально коммутируемая мощность: АС250В, 50Гц (АС1)/DC30В (DC1) | 2000/240 ВА/Вт |
| Максимальное напряжение между цепями питания и контактами реле | АС2000 В (50Гц - 1мин) |
Количество и тип выходных контактов | 2 переключающие группы |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40/IP20 |
Относительная влажность воздуха | до 80 % (при 25°0С) |
Высота над уровнем моря | до 2000 м |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Габаритные размеры | 18х93х62 мм |
Масса | 0,077 кг |
Характеристики
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Контроль фаз | Да |
| Максимальный порог напряжения | 286 В |
| Контакт | 2 NO/NC |
| Минимальный порог напряжения | 154 В |
| Тип напряжения | Трехфазное |
| Регулировка времени срабатывания | Да |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Модульная ширина | 1 |
