Производитель:
Меандр (Meandr)

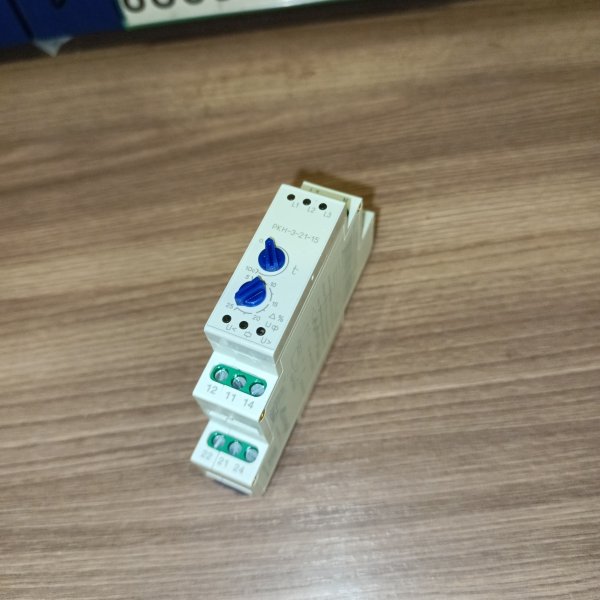

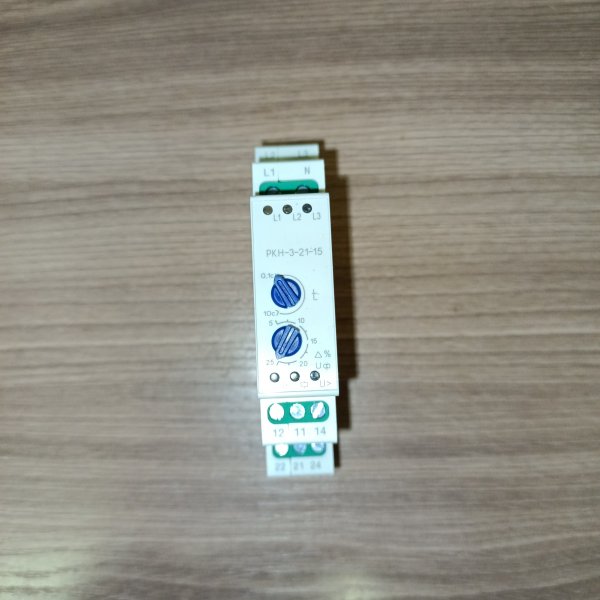

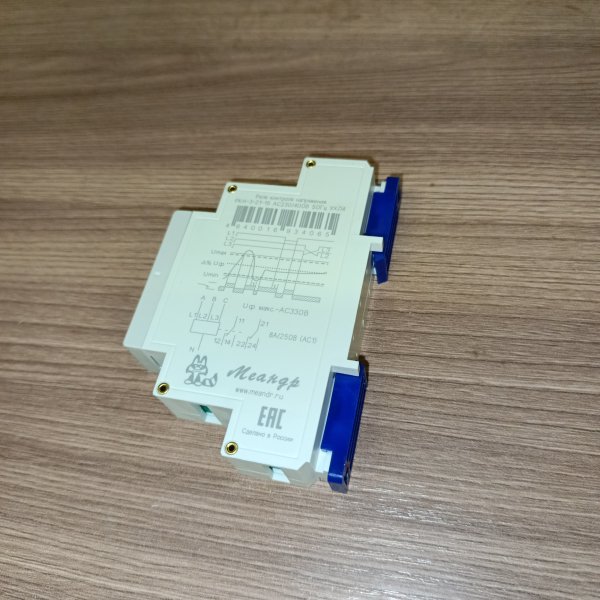

Реле контроля напряжения РКН-3-21-15 для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения
Ключевые характеристики
Место установкиDIN-рейка
БрендМеандр
Контроль фазДа
Регулировка порогов напряженияДа
Максимальный коммутируемый ток (АС1)8 А
Контакт2 NO/NC
Описание
Реле контроля напряжения РКН-3-21-15 для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения 4640016934065
Реле контроля напряжения РКН-3-21-15 предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения четырёхпроводных сетях с нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.
- Регулируемые пороги окном на снижение/превышение напряжения
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Регулируемая задержка срабатывания 0,1..10с при снижении и превышении напряжения
Номинальное напряжение питания (фазное) Uном, 50Гц | 230 В |
Допустимые напряжения Uфmin/Uфmax | 130/330 В |
Пределы регулирования порогов срабатывания окном от Uном | 5...20 %(верх)/5...25 (низ) |
Погрешность измерения порога срабатывания от Uном | 2 % |
Погрешность установки порога срабатывания от Uном | 5 % |
Гистерезис напряжения порога срабатывания от Uном | 0,05 % |
Регулируемая задержка срабатывания при снижении превышении напряжения выше (ниже) установленных порогов | 0,1-10 с |
Время срабатывания при превышении 1,2 Uном и других неисправностях сети | 0,1 с |
Минимальное напряжение для включения реле | 0,85 В |
Мощность, потребляемая от сети, не более | 2 ВА |
Максимальный коммутируемый ток, при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1) | 8 А |
Максимальное коммутируемое напряжение | 400 В (AC1/2A) |
Максимально коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | 2000/240 ВА/Вт |
| Максимальное напряжение между цепями питания и контактами реле | АС2000 В (50Гц - 1мин) |
Количество и тип выходных контактов | 2 переключающие группы |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 |
Рабочее положение в пространстве | произвольное |
Режим работы | круглосуточный |
Габаритные размеры | 18х93х62 |
Масса | 0,075 кг |
Характеристики
| Место установки | DIN-рейка |
| Бренд | Меандр |
| Контроль фаз | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Контакт | 2 NO/NC |
| Максимальный порог напряжения | 276 В |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 173 В |
| Тип напряжения | Трехфазное |
| Модульная ширина | 1 |
