Производитель:
Меандр (Meandr)

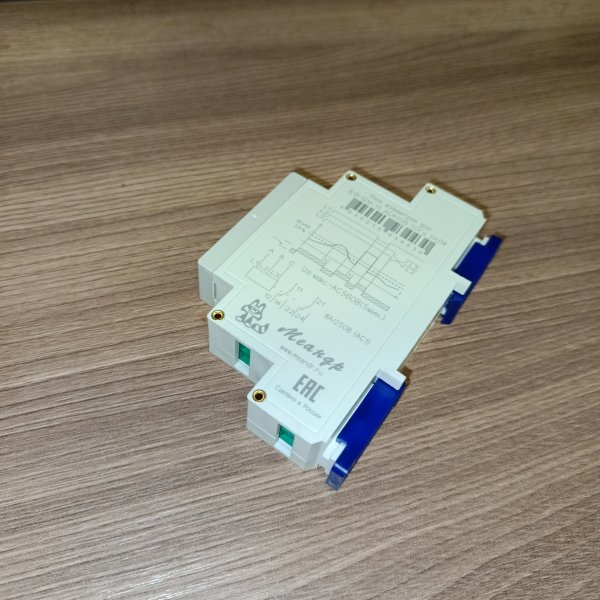

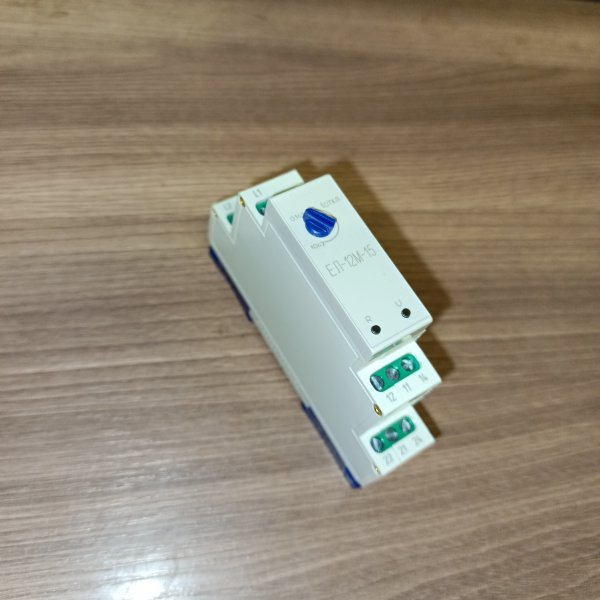

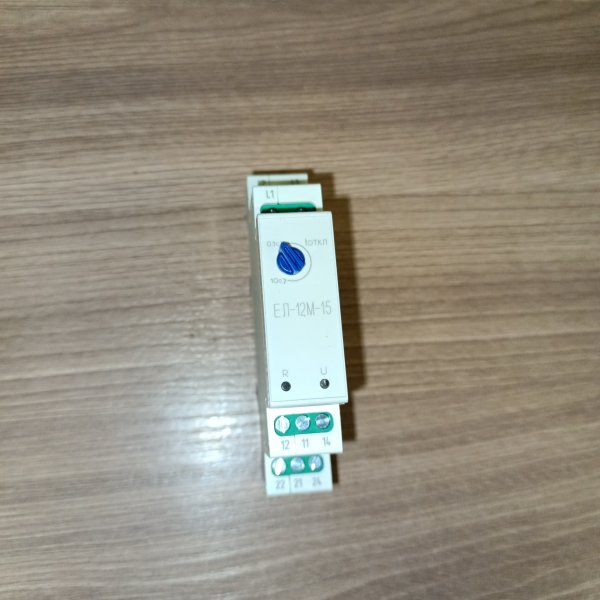

Одномодульное Реле контроля фаз ЕЛ-12М-15 400В 50Гц
Ключевые характеристики
БрендМеандр
Место установкиDIN-рейка
Контроль фазДа
Максимальный порог напряжения560 В
Контакт2 NO/NC
Минимальный порог напряжения210 В
Описание
Одномодульное Реле контроля фаз ЕЛ-12М-15 400В 50Гц 4640016934430
Реле контроля фаз ЕЛ-12М-15 применяется для использования в схемах автоматического управления для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, асимметрию фаз. Реле применяется для защиты трёхфазных асинхронных электродвигателей общепромышленных серий до 100кВт.
- Контроль линейных напряжений в трёхпроводных сетях (без нейтрали)
- Контроль асимметрии фаз > 25%
- Фиксированный порог срабатывания при превышении напряжения 1.3Uном
- Контроль порядка чередования фаз
- Контроль обрыва фаз
- Контроль "слипания" фаз
- Задержка срабатывания от 0.1 до 10с
Характеристики
| Бренд | Меандр |
| Место установки | DIN-рейка |
| Контроль фаз | Да |
| Максимальный порог напряжения | 560 В |
| Контакт | 2 NO/NC |
| Минимальный порог напряжения | 210 В |
| Тип напряжения | Трехфазное |
| Регулировка времени срабатывания | Да |
| Максимальный коммутируемый ток (АС1) | 8 А |
| Модульная ширина | 1 |
Классификация ETIM
ETIMНомин. напряжение питания цепи управления Us AC 50 Гц210...560 В
Диапазон напряжения340...520 В
Мин. задержка на отключение.1 с
Макс. задержка на отключение10 с
Контроль чередования фазДа
Контроль обрыва фазДа
Контроль мин. напряженияДа
Контроль макс. напряженияДа
Контроль перекоса фазДа
Количество нормально замкнутых (НЗ, NC, р) контактов0
Количество нормально разомкнутых (НО, NO, з) контактов0
Количество переключающих (перекидных) контактов2
Ширина18 мм
Высота93 мм
Глубина62 мм
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
