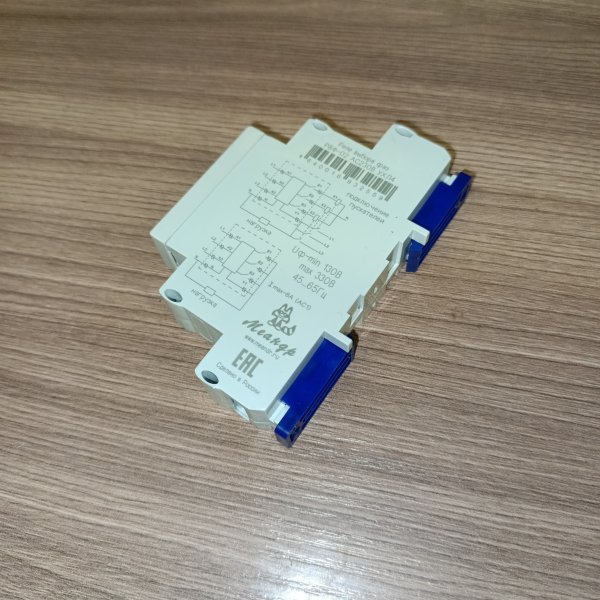

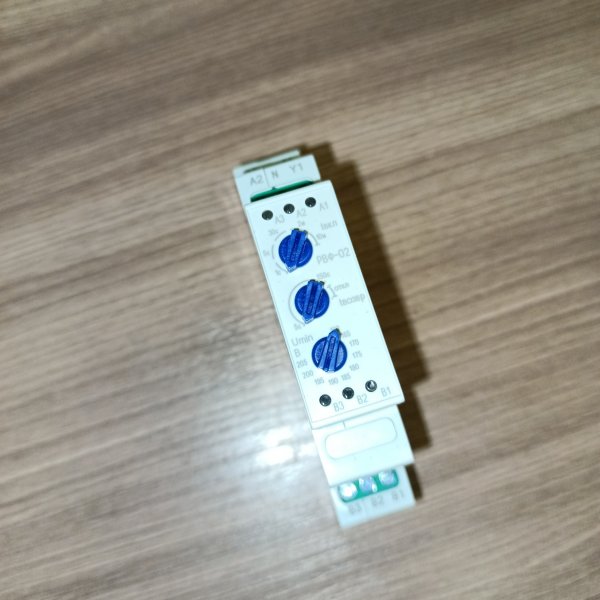

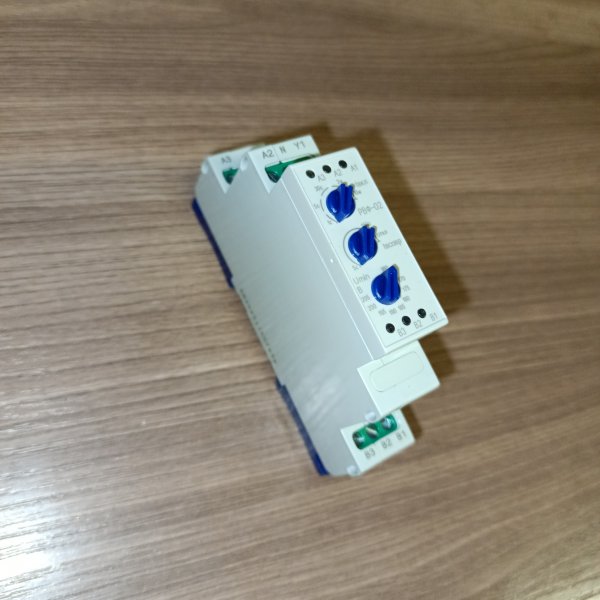

Реле выбора фаз Меандр РВФ-02 АС230В однофазный АВР с током нагрузки 8А УХЛ4

Реле выбора фаз Меандр РВФ-02 АС230В однофазный АВР с током нагрузки 8А УХЛ4 4640016932559

Артикул:

4640016932559

Обзор от AI

Производитель: Меандр (Meandr)

Цена: 5 174,08 р. за 1 шт
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская	Сегодня до 20:00
Доставка по Москве и области:	24 марта

Купить:

- +

шт

Начислим 52 бонуса За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Cертификат Меандр

Реле выбора фаз

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                       пн-пт с 8:00 до 20:00
                       сб-вс с 8:00 до 18:00
   подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 150 руб.
при заказе от 5 000 руб. - бесплатно

- далее + 20 руб./1 км.
пн-пт с 9:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Реле выбора фаз РВФ-02 однофазное АВР с током нагрузки 8А УХЛ4 с функцией контроля состояния внешних контакторов 4640016932559

Реле выбора фаз РВФ-02 (коммутатор фаз, переключатель фаз) однофазный блок автоматического ввода резерва (далее - АВР) подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения "рабочей" фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.

АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы - электрогенератор.Применяется в сетях с нестабильным напряжением дляпитания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывнымциклом работы.Имеется функция возврата на приоритетную фазу послепереключения на резервную, т.е. возврата питания нагрузки отприоритетной фазы после восстановления напряжения.

До 3 вводов источников напряжения (3 фазы) АС230В 45-65Гц с общим нулём
Переключаемая задержка повторного включения - 1с, 5с, 30с, 2м, 10м
Работа с приоритетом фазы L1 или без приоритета
Индикация наличия фазных напряжений на входе
Индикация включённой фазы на выходе
Двухпороговая защита от перенапряжения >АС265В/0,1с и >АС300В/0,02с
Двухпороговая защита от снижения напряжения; <АС157-209В/10с (плавная регулировкапорога) и <АС130В/0,1с (фиксированный порог)
Защита от межфазных замыканий при переключении за счёт контроля срабатыванияконтактов встроенных реле или внешних пускателей
Постоянный контроль исправности пускателей
3 замыкающих контакта 8А/250В
Ширина корпуса 17.5мм (1модуль)

Uном/частота	230/45-65
Umax	400 В
Регулируемый порог переключения (отключения) при понижении напряжения Uниз; время реакции 10с	154-209 В
Гистерезис по напряжению	5-7 В
Точность определения порога срабатывания	+/-3 В
Порог переключения (отключения) при повышении напряжения; время реакции 0,1с	>265
Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс	>300 В
Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с	<130 В
tвкл повторное	1с, 5с, 30с, 2м, 10м
tвозвр. на приоритетную фазу	от 5 до 150 с
Возможность отключения приоритета фазы	есть
Время переключения на резервные фазы, не более	0,1 c
Коммутируемый ток выходных контактов, не менее	8 А
Потребляемая мощность (под нагрузкой), не более	1,0 BA
Ресурс выходных контактов под нагрузкой 16А, циклов не менее	1х10⁶ шт
Степень защиты: корпус/клеммы	IР40/IР20
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-25 - +55°C
Температура хранения	-45 - +70°C
Положение в пространстве	любое
Габаритные размеры/масса	17,5х90х63 мм/0,2 кг

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

РВФ-02 от «Меандр» — это компактное реле выбора фаз, которое ставят там, где однофазной нагрузке важно не «моргнуть» при пропадании одной из фаз. По сути, оно само выбирает более живую линию и перекидывает питание, чтобы оборудование продолжало работать без ручных переключений.

Чаще всего такие реле встречаются в щитах, где однофазная нагрузка критична к отключениям: насосы и автоматика в котельных, вентиляция, охранные и пожарные системы, серверные мелочи, кассовое и телеком-оборудование, узлы связи, а также любые шкафы управления, где питание берут с 3-фазного ввода, но потребители внутри — на 230 В. Удобно и на объектах с «плавающими» фазами, когда одна фаза регулярно проседает, а две остальные держатся лучше.

Ключевые характеристики, которые действительно важно понимать:

Питание/рабочее напряжение: AC 230 В (однофазная нагрузка 230 В, выбор из фаз сети).
Функция: однофазный АВР за счет автоматического выбора фазы.
Ток нагрузки: до 8 А — это не силовой ввод дома, а аккуратная автоматика, насос небольшой мощности или цепи управления.
Исполнение: УХЛ4 — рассчитано на установку в помещениях (типовая история для электрощита внутри здания).
Производитель/артикул: «Меандр», 4640016932559.

По конструкции это как «умный перекидной узел» в одном корпусе: занимает минимум места в щите и снимает с электрика необходимость городить схему на нескольких реле/контакторах для простой задачи — не потерять питание на 230 В, если одна фаза исчезла или стала явно хуже. В практическом смысле это экономит место, время на сборку и количество соединений. А чем меньше соединений в щите — тем меньше шансов потом ловить плавающий контакт или греться на клеммах.

Что именно он защищает и как работает по-человечески: реле следит за наличием напряжения на линиях, из которых выбирается питание, и держит нагрузку подключенной к выбранной фазе. Если на текущей фазе напряжение пропадает или становится неприемлемым, устройство переключает нагрузку на другую, где питание в норме. В итоге вы защищаете не «кабель», а сам процесс: чтобы автоматика не перезагружалась, насос не вставал, контроллер не уходил в ошибку, а оборудование не страдало от регулярных провалов и пропаданий питания.

Почему его берут на практике: когда нужно простое и понятное резервирование для однофазной нагрузки без генератора и без сложной автоматики. РВФ-02 ставят как рабочую «страховку» от отключений одной из фаз на вводе здания, особенно там, где сетевики любят по-разному грузить фазы, а объекту важнее стабильность, чем попытки «поймать идеальную фазу» вручную. Плюс это удобное решение для модернизации: добавили модуль в щит — и получили автоматическое переключение без перестройки всей схемы.

Рекомендации по применению: заранее прикиньте реальный ток вашей нагрузки — 8 А подходят для цепей управления, автоматики и умеренных потребителей, но для мощных нагревателей и серьезных двигателей уже нужен другой класс решения. Закладывайте нормальную защиту по току отдельным автоматом и не забывайте про аккуратную клеммную обвязку: на переключающих устройствах качество затяжки и нормальный наконечник часто важнее «красивой схемы». Если нагрузка с пусковыми токами (насос, компрессор), лучше оценить стартовый ток и убедиться, что вы не работаете «на грани».

Код EAN: 4640016932559
Код товара: 4640016932559

Дополнительные характеристики

Тип подключения: 1-полюсный, 1П, 1P, однополюсный, 1Р, однофазный, 1-фазный
