Однофазное реле напряжения PH-119 мощность нагрузки до 4,6 кВт (ток до 16 А)
Описание
Однофазное реле напряжения PH-119 мощность нагрузки до 4,6 кВт (ток до 16 А) 3425600119

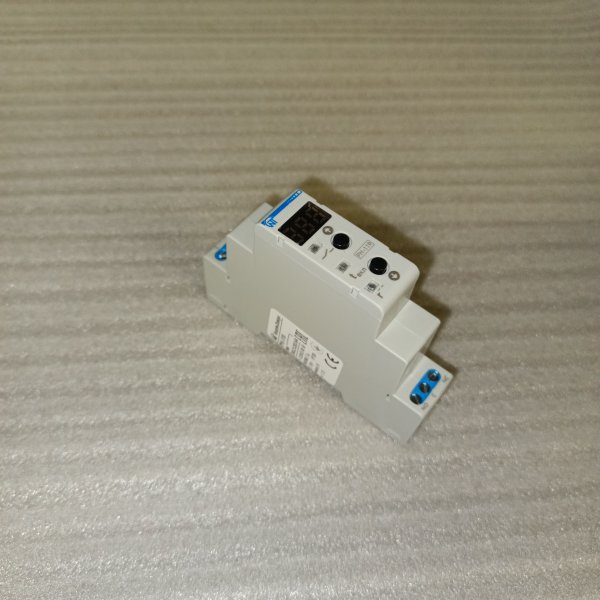

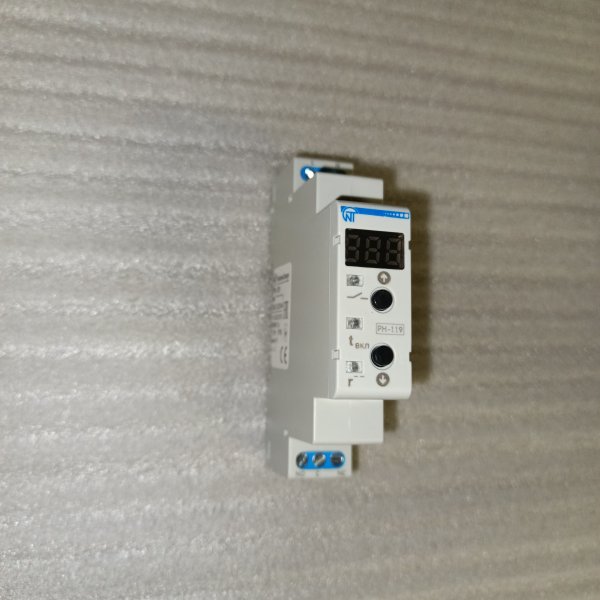

Имеет уменьшенные габариты - 1 модуль. Мощность нагрузки: РН-119 – до 4,6 кВт (ток до 16А). Фиксирует максимальное и минимальное значения напряжения, при котором произошло отключение реле. Индицирует действующее значение входного напряжения и состояние выходных контактов реле. Устанавливается в щите и защищает несколько бытовых приборов.
- Напряжение питания AC (переменное): 230 В
- Диапазон напряжения питания AC (переменное): АС100-420 В
- Максимальное напряжение питания: 420 В
- Частота напряжения питания: 47 - 65 Гц
- Верхний порог отключения нагрузки: регулируемый (230-290В)
- Нижний порог отключения нагрузки: регулируемый (160-220В)
- Нижний порог ускоренного отключения нагрузки: 145В
- Гистерезис срабатывания: 5В
- Задержка включения /повторного включения нагрузки: Регулируемая (5-900 сек)
- Время срабатывания защиты по верхнему порогу: 0,5с
- Время срабатывания защиты по нижнему порогу: 7с
- Время срабатывания защиты по нижнему ускоренному порогу: 150мс
- Тип контактной группы: 1 С/O
- Номинальный ток нагрузки: 16А
- Вес: 0.1 кг
- Габаритные размеры (ШхВхГ): 18х90х65 мм
Характеристики
| Место установки | DIN-рейка |
| Бренд | Новатек-Электро |
| Дисплей | Да |
| Регулировка порогов напряжения | Да |
| Максимальный коммутируемый ток (АС1) | 16 А |
| Тип напряжения | Однофазное |
| Контакт | 1 NO/NC |
| Максимальный порог напряжения | 290 В |
| Регулировка времени срабатывания | Да |
| Минимальный порог напряжения | 160 В |
| Модульная ширина | 1 |
Классификация ETIM
ETIMОбзор от AI
Однофазное реле контроля напряжения Новатек РН-119 16А на DIN-рейку — устройство защиты бытовой и офисной электросети 230 В от опасных отклонений напряжения. Реле контролирует уровень напряжения в однофазной сети и автоматически отключает нагрузку при выходе параметров за установленные пределы. После нормализации напряжения выполняется автоматическое повторное включение с выдержкой времени, что помогает предотвратить повреждение техники и срабатывание защит из-за кратковременных провалов и перенапряжений.
Модель рассчитана на монтаж на DIN-рейку в распределительном щите и подходит для установки как в новых щитах, так и при модернизации существующих. Реле удобно использовать для защиты групп розеток, котельного оборудования, холодильников, насосов, телевизоров, компьютеров и другой чувствительной электроники.
- Квартиры, частные дома, дачи (защита бытовых электроприборов).
- Офисы и небольшие коммерческие помещения (защита компьютерной и сетевой техники).
- Котельные и инженерные узлы (насосы, автоматика, электрокотлы, управляющие контроллеры).
- Распределительные щиты: защита отдельной линии или выбранной группы потребителей.
- Сети с нестабильным напряжением: районы с «просадками» и частыми скачками.
- Непрерывно измеряет напряжение однофазной сети.
- При превышении верхнего порога или падении ниже нижнего порога отключает нагрузку.
- После восстановления нормального уровня напряжения включает нагрузку автоматически с задержкой, снижая риск повторного отключения при «дрожании» сети.
- Коммутация нагрузки осуществляется встроенным исполнительным элементом, рассчитанным на ток до 16 А.
- Защита от перенапряжения и пониженного напряжения — помогает предотвратить выход из строя бытовой техники и электроники.
- Автоматическое повторное включение после нормализации параметров сети.
- Монтаж на DIN-рейку — аккуратная установка в электрощите без дополнительных креплений.
- Номинальный ток 16 А — подходит для большинства стандартных линий освещения и розеточных групп при корректном подборе автоматики.
- Удобно для групповой защиты — можно ставить на отдельную линию, защищая наиболее важную технику.
- Тип сети: однофазная
- Назначение: контроль напряжения и защитное отключение нагрузки
- Монтаж: на DIN-рейку
- Номинальный ток нагрузки: 16 А
- Бренд: Новатек-Электро
- Модель: РН-119
- Артикул производителя: 3425600119
- Реле устанавливается в щите на DIN-рейку и подключается в разрыв фазы цепи нагрузки согласно схеме производителя.
- Для линий с длительной нагрузкой, близкой к 16 А, рекомендуется корректно подбирать сечение кабеля и аппараты защиты (автоматический выключатель), а также учитывать пусковые токи оборудования.
- Если требуется защита нагрузки с током выше 16 А, практикуется схема с использованием контактора: реле управляет катушкой контактора, а силовую коммутацию выполняет контактор.
- Настройка порогов отключения и времени повторного включения выполняется по инструкции производителя с учетом качества вашей сети и требований защищаемой техники.
- Снижение риска поломок техники из-за скачков напряжения.
- Защита от длительных «просадок», при которых электроприборы могут работать некорректно и перегреваться.
- Повышение надежности электроснабжения важной нагрузки за счет автоматического отключения и восстановления питания.
- Реле контроля напряжения Новатек РН-119 16А
- Паспорт/инструкция (в зависимости от поставки)
- Упаковка
Примечание: параметры порогов отключения, диапазоны настройки и конструктивные особенности могут отличаться в зависимости от модификации и партии. Для точного подбора под вашу задачу ориентируйтесь на паспорт изделия Новатек-Электро и схему подключения.
