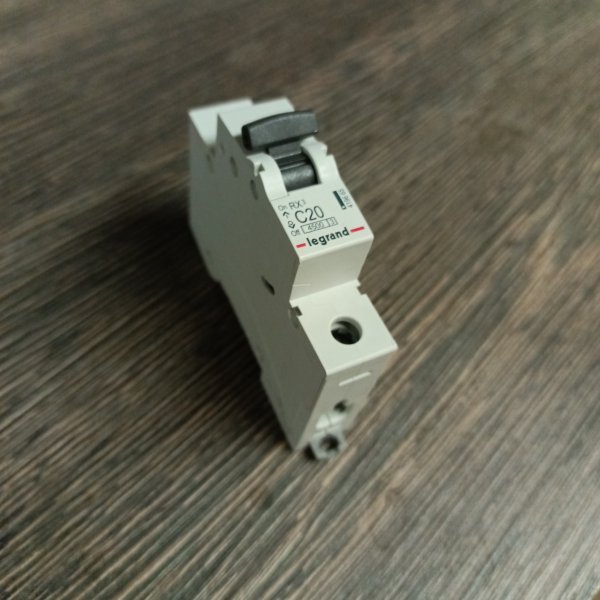

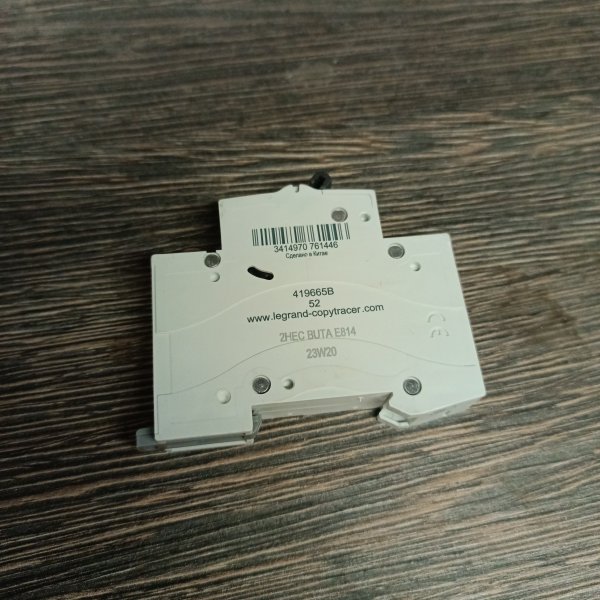

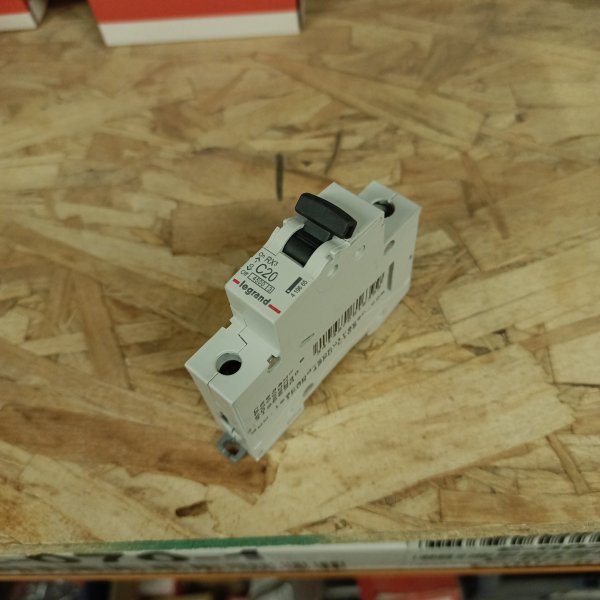

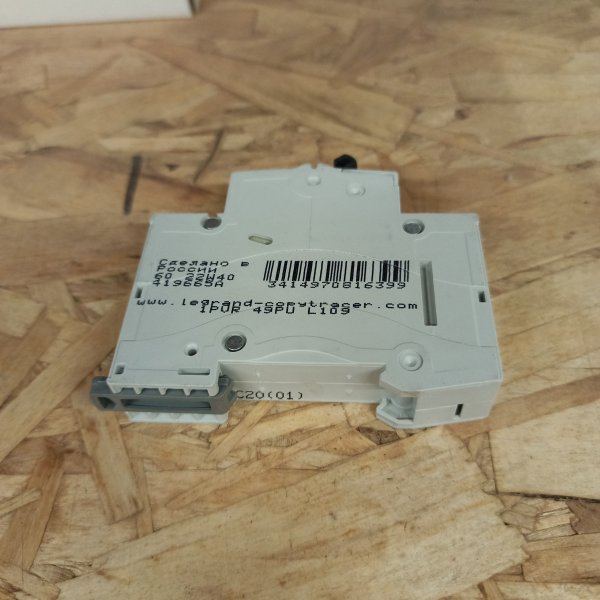

Модульный электрический автомат однополюсный Легран RX3 тип С 4,5 kA 20 ампер для защиты электрической цепи
Модульный электрический автомат однополюсный Легран RX3 тип С 4,5 kA 20 ампер для защиты электрической цепи 419665
Новая серия модульного оборудования RX3 включает в себя автоматические выключатели, устройства защиты дифференциального тока: ВДТ и АВДТ (УЗО и дифавтоматы) и выключатели-разъединители.
Отличительными особенностями оборудования этой серии являются надежность, безопасность, простота при монтаже и при этом доступная цена. Благодаря этому, серия RX3 идеально подходит для использования в жилых и небольших коммерческих зданиях.
- Номинальный ток - 20A
- 1 полюс
- Отключающая способность - 4500А при 230/400В
- Защитная характеристика типа C
- Установка вспомогательных устройств и дополнительных модулей дифференциальной защиты не предусмотрена
- Совместимы с гребенчатыми шинами
| Бренд | Legrand |
| Номинальный ток | 20 A |
| Количество полюсов | 1 |
| Характеристика срабатывания кривая тока | C |
| Отключающая способность | 4.5 кА |
| Количество модулей | 1 |
Модульный автоматический выключатель (автомат) EC000042
Выключатель автоматический модульный 1п C 20А 4.5кА RX3 Leg 419665
RX3 Авт.выключатель 4,5кА 20А 1П C
Тип устройства: автоматический выключатель, электрический автомат, пакетник
Legrand RX3 на 20 А — это обычный «рабочий» автомат на DIN-рейку, который ставят туда, где нужна понятная защита линии без лишних усложнений. Серия RX3 хорошо знакома монтажникам: аккуратная сборка, предсказуемое поведение и минимум сюрпризов при эксплуатации.
Чаще всего такой однополюсный автомат берут для защиты отдельных групп в квартирных и офисных щитках: розеточные линии, освещение, отдельные бытовые потребители. Он подходит для типовых низковольтных распределительных щитов, где важно быстро локализовать проблему на одной линии, а не «гасить» весь ввод разом.
Ключевые параметры модели 419665:
- 1 полюс (1P) — отключает фазный проводник
- номинальный ток: 20 А
- характеристика срабатывания: C
- отключающая способность: 4,5 кА
- серия: Legrand RX3
По практике, характеристика C — самый ходовой вариант для групповых линий: она нормально переносит кратковременные пусковые токи и не «паникует» от каждого включения, но при реальной аварии отключается быстро. Номинал 20 А обычно выбирают под линию с соответствующим сечением и назначением — автомат здесь не «усиливает» проводку, а наоборот, ограничивает ее по току. Однополюсное исполнение удобно в стандартных схемах, где ноль идет через отдельную шину, а разрывать нужно именно фазу.
Работает автомат просто: при перегрузке (когда ток долго выше нормы) срабатывает тепловой расцепитель и отключает линию, не давая кабелю перегреваться. При коротком замыкании срабатывает электромагнитный расцепитель — это уже мгновенное отключение. Отключающая способность 4,5 кА показывает, с каким током КЗ автомат способен корректно справиться; в бытовых и легких коммерческих щитах это распространенный уровень, но его всегда стоит сверять с расчетным током КЗ в точке установки.
Почему берут: понятный номинал для групповых линий, распространенная характеристика C, серия RX3, которую удобно ставить в типовые щиты и обслуживать. Плюс — нормальная предсказуемость при реальных нагрузках: не «выбивает» без причины и не затягивает с отключением при аварии.
Рекомендации по применению: подбирайте автомат по сечению кабеля и реальной нагрузке, а не «с запасом». Для розеточных и силовых групп 20 А используют только там, где линия на это рассчитана. Если нужна защита от утечки тока (например, для влажных зон), автомат дополняют УЗО или ставят дифавтомат. Перед установкой имеет смысл проверить соответствие отключающей способности и предполагаемого тока КЗ в вашем щите.
