Производитель:
КВТ (KVT)

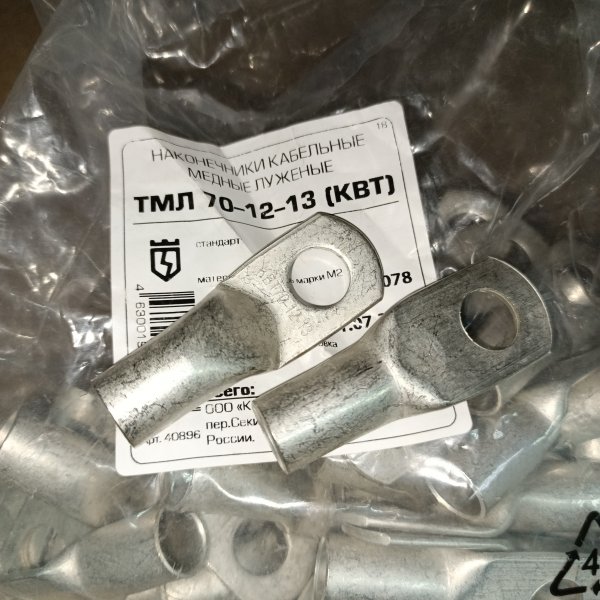

Медный кабельный концевой наконечник ТМЛ 70 мм2 под винт M12
Ключевые характеристики
Тип разъемаТМЛ
Диаметр отверстия наконечникаМ12
БрендКВТ
Максимальное сечение кабеля70 мм2
Вид наконечникаКольцо
Минимальное сечение кабеля70 мм2
Описание
Медный кабельный концевой наконечник ТМЛ 70 мм2 под винт M12 40896
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: электротехническая медь марки М2
- Покрытие:
- тип ТМЛ — электролитическое лужение (климатическое исполнение: «Т2»)
- тип ТМ — без покрытия (климатическое исполнение: «УХЛЗ») - Рабочее напряжение: до 35 кВ
- «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80. 85 наименований в двух видах климатического исполнения
- Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
- Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
- После штамповки наконечники подвергаются отжигу для повышения пластичности материала
- Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
- Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
- Комплексное решение от производителя:
- 1) кабельные наконечники и гильзы
- 2) инструмент для опрессовки
- 3) высокоточные матрицы для опрессовки
- 4) рекомендации по технологии монтажа
Характеристики
| Тип разъема | ТМЛ |
| Диаметр отверстия наконечника | М12 |
| Бренд | КВТ |
| Максимальное сечение кабеля | 70 мм2 |
| Вид наконечника | Кольцо |
| Минимальное сечение кабеля | 70 мм2 |
| Материал кабеля | Медь |
Наконечник кабельный трубчатый для медных проводников EC001051
Наконечник луженый медный ТМЛ 70-12-13 опрес. КВТ 40896
Классификация ETIM
ETIMНомин. поперечное сечение70 мм²
Метрический размер болта (М..)12
Угол соединения180 град. (по горизонтали)
Форма фланцаКольцевая
Изолированн.Нет
МатериалМедь
Защитное покрытие поверхностиЛуженая оловом
Со смотровым (контрольным) отверстиемНет
Исполнение с узким фланцемНет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
