65813 Соединитель болтовой КВТ 2СБ 10/25 со срывными болтами
1 вопрос
Артикул:
65813
 Обзор от AI
Производитель: КВТ (KVT)
Максимальное сечение кабеля — 25 мм2
25 мм250 мм2120 мм2240 мм2

Гильза срывная с рядным расположением болтов КВТ 2СБ для жил сечением 10-25мм2

Ключевые характеристики
Тип разъемаБолтовые наконечники
Материал кабеляАлюминий
БрендКВТ
Максимальное сечение кабеля25 мм2
Материал кабеляМедь
Минимальное сечение кабеля10 мм2
Все характеристики ›
295,59 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 3 бонуса
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — 23 июля
Доставка по Москве и области — 24 июля
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • (1)

    Описание

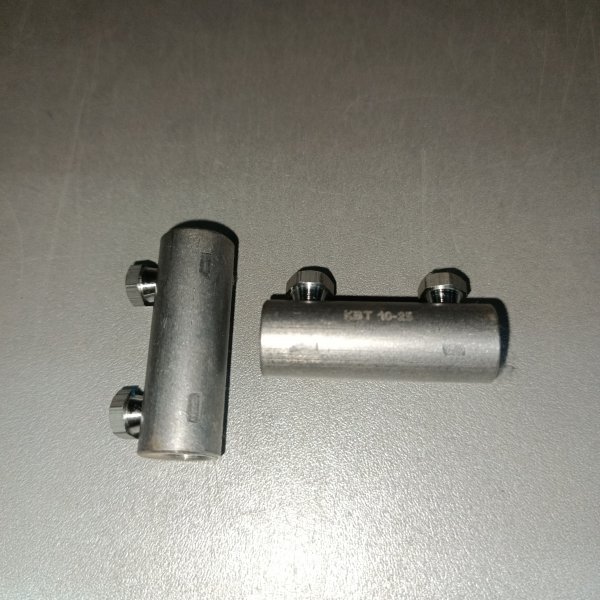

    Гильза срывная с рядным расположением болтов КВТ 2СБ для жил сечением 10-25мм2 65813

  • Тип: СБ по ТУ 3449-009-97284872-2006
  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе соединителя
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-4 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
    Характеристики СБ
  • Сечение кабеля - 10-25 мм2
  • Размер L - 40 мм
  • Размер L2 - 18 мм
  • Размер d - 13 мм
  • Размер d1 - 8 мм
  • Размер N - 8 мм
  • Количество болтов - 2

    • Характеристики

    Тип разъемаБолтовые наконечники
    Материал кабеляАлюминий
    БрендКВТ
    Максимальное сечение кабеля25 мм2
    Материал кабеляМедь
    Минимальное сечение кабеля10 мм2
    Гильза соединительная винтовая/болтовая
    Соединитель болтовой 2СБ-10/25 КВТ 65813

    Классификация ETIM

    ETIM
    Номин. поперечное сечение (диапазон)10...25 мм²
    Защитное покрытие поверхностиБез покрытия
    Количество винтов/болтов2
    ИзоляцияНет
    Со срывными болтовыми головкамиДа
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Вопрос-ответ

    В
    Юрий, 01.06.2022 10:35
    Здравствуйте!
    При соединении кабеля 10 мм2 с помощью соединителя 10/25, правильно-ли будет заполнить свободное пространство в гильзе дополнительным отрезком жилы 10 мм2?
    S
    Shop220:

    Здравствуйте, Юрий.
    Вызывает сомнение физическая возможность данной операции т.к. диаметр кабеля 25 мм2 - 5,64мм, а диаметр кабеля 10мм2 - 3,57мм.
    Также следует отметить, что оптимальнй контакт и жёсткость фиксации достигается именно при одном проводнике в "зоне присоединения".
