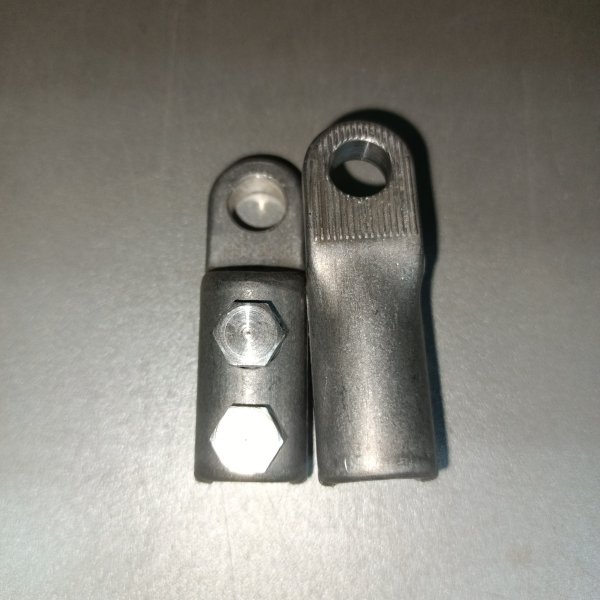

Наконечник болтовой КВТ 2НБ 25/50 со срывными болтами изображение 1
Артикул:
65817
 Обзор от AI
Производитель: КВТ (KVT)
Максимальное сечение кабеля — 50 мм2
50 мм2

Наконечник кабельный срывной с рядным расположением болтов КВТ 2НБ для жил сечением 25-50мм2

Ключевые характеристики
Диаметр отверстия наконечникаМ10
Материал кабеляАлюминий
БрендКВТ
Максимальное сечение кабеля50 мм2
Материал кабеляМедь
Минимальное сечение кабеля25 мм2
Все характеристики ›
308,38 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 3 бонуса
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — 3 августа
Доставка по Москве и области — 4 августа
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация

    • Описание

    Наконечник кабельный срывной с рядным расположением болтов КВТ 2НБ для жил сечением 25-50мм2 65817

  • Тип: НБ по ТУ 3449-009-97284872-2006
  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе наконечника
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-4 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
    Характеристики НБ
  • Сечение кабеля - 25-50 мм2
  • Размер D - 10,5 мм
  • Размер L - 58 мм
  • Размер L1 - 21,5 мм
  • Размер L2 - 32 мм
  • Размер F - 9,5 мм
  • Размер S - 8 мм
  • Размер d - 19 мм
  • Размер d1 - 11 мм
  • Размер N - 12 мм
  • Количество болтов - 2

    • Характеристики

    Диаметр отверстия наконечникаМ10
    Материал кабеляАлюминий
    БрендКВТ
    Максимальное сечение кабеля50 мм2
    Материал кабеляМедь
    Минимальное сечение кабеля25 мм2
    Тип разъемаБолтовые наконечники
    Наконечник кабельный винтовой/болтовой
    Наконечник болтовой 2НБ-25/50 КВТ 65817

    Классификация ETIM

    ETIM
    Метрический размер болта (М..)10
    Защитное покрытие поверхностиБез покрытия
    Номин. поперечное сечение (диапазон)25...50 мм²
    Со срывными болтовыми головкамиДа
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

    Обзор от AI

    ✦ Обзор от AI
    * AI может допускать ошибки. Проверяйте важную информацию.

    Наконечник болтовой КВТ 2НБ 25/50 со срывными болтами — болтовой кабельный наконечник для надежного присоединения жил силовых кабелей к клеммам и контактным площадкам электрооборудования. Монтаж выполняется при помощи срывных болтов: при затяжке болт срезается при заданном усилии, что помогает получить стабильное качество соединения без применения гидравлического пресса и специальных матриц.

    Решение удобно для монтажных и ремонтных работ на объектах, где важно быстро выполнить оконцевание, обеспечить повторяемый момент затяжки и снизить зависимость результата от опыта монтажника. Подходит для работ в распределительных устройствах, шкафах управления, вводно-распределительных щитах и на клеммных блоках оборудования.

    Основные данные

    • Наименование: Наконечник болтовой КВТ 2НБ 25/50 со срывными болтами
    • Артикул производителя: 65817
    • Бренд: КВТ
    • Тип изделия: болтовой кабельный наконечник со срывными болтами
    • Назначение: оконцевание и подключение кабельных жил к клеммам/шинам

    Где используется

    • Щитовое оборудование: ВРУ, ГРЩ, ШР, шкафы автоматики и управления
    • Распределительные устройства и клеммные соединения силовых линий
    • Подключение кабелей к автоматическим выключателям, рубильникам, УЗО, контакторам через клеммы/шины
    • Промышленные и коммерческие объекты, где требуется быстрый монтаж без пресса
    • Ремонт и модернизация существующих кабельных линий

    Особенности и преимущества

    • Монтаж без пресс-инструмента: установка выполняется затяжкой болтов, не требуется обжимка матрицами
    • Контролируемое усилие: срывные болты обеспечивают повторяемый момент затяжки и стабильный контакт
    • Быстрота работ: удобно при монтаже на выезде и в ограниченных условиях
    • Надежное контактное соединение: обеспечивает механическую прочность и стабильность электрического контакта
    • Универсальность применения: подходит для типовых задач оконцевания силовых жил в щитовом оборудовании

    Характеристики

    • Серия/тип: 2НБ
    • Исполнение: болтовой наконечник со срывными болтами
    • Обозначение размера: 25/50 (по маркировке изделия)
    • Производитель: КВТ
    • Артикул: 65817

    Если нужно, уточню и добавлю в карточку точные значения по совместимым сечениям жил, материалу, диаметру болта/отверстия и допустимому напряжению — для этого пришлите ссылку на паспорт/страницу производителя или фото маркировки на изделии/упаковке.

    Рекомендации по монтажу

    • Подберите наконечник по параметрам кабеля и контактной площадки (сечение жилы и размер крепежа/отверстия).
    • Снимите изоляцию на длину, соответствующую глубине посадочного отверстия наконечника, не повреждая жилы.
    • Вставьте жилу до упора, равномерно затяните срывные болты согласно технологии производителя.
    • После срыва головок убедитесь в отсутствии люфта, правильной посадке и чистоте контактных поверхностей.
    • При необходимости используйте термоусадку/изоляционные материалы для восстановления изоляции и защиты места оконцевания.

    Итог

    КВТ 2НБ 25/50 (арт. 65817) — практичное решение для быстрого и повторяемого подключения силовых кабелей к оборудованию. Срывные болты упрощают монтаж и помогают получить надежный контакт без применения пресс-инструмента.
