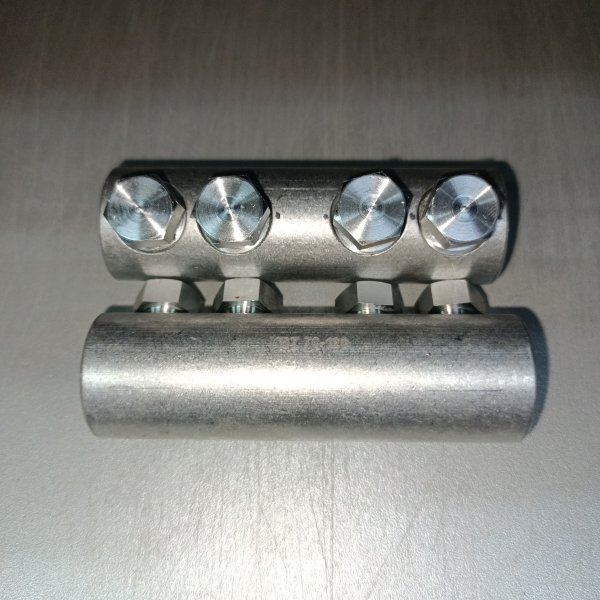

65814 Соединитель болтовой КВТ 4СБ 70/120 со срывными болтами изображение 1
Артикул:
65814
 Обзор от AI
Производитель: КВТ (KVT)
Максимальное сечение кабеля — 120 мм2
25 мм250 мм2120 мм2240 мм2

Гильза срывная с рядным расположением болтов КВТ 4СБ для жил сечением 70-120мм2

Ключевые характеристики
Минимальное сечение кабеля70 мм2
Тип разъемаБолтовые наконечники
Материал кабеляАлюминий
БрендКВТ
Максимальное сечение кабеля120 мм2
Материал кабеляМедь
Все характеристики ›
742,74 р. за 1 шт
* цена указана с учетом НДС.
В наличии
− + шт
Начислим 7 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Самовывоз из ПВЗ: м. Новохохловская — Сегодня до 18:00
Доставка по Москве и области — 24 августа
class="active" active
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
    • Описание

    Гильза срывная с рядным расположением болтов КВТ 4СБ для жил сечением 70-120мм2 65814

  • Тип: СБ по ТУ 3449-009-97284872-2006
  • Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе соединителя
  • Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-4 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
    Характеристики СБ
  • Сечение кабеля - 70-120 мм2
  • Размер L - 90 мм
  • Размер L2 - 43,5 мм
  • Размер d - 27 мм
  • Размер d1 - 17 мм
  • Размер N - 17 мм
  • Количество болтов - 4
    • Характеристики
    Минимальное сечение кабеля70 мм2
    Тип разъемаБолтовые наконечники
    Материал кабеляАлюминий
    БрендКВТ
    Максимальное сечение кабеля120 мм2
    Материал кабеляМедь

    Гильза соединительная винтовая/болтовая EC001063

    Соединитель болтовой 4СБ-70/120 КВТ 65814
    Классификация ETIM
    ETIM
    Номин. поперечное сечение (диапазон)70...120 мм²
    Защитное покрытие поверхностиБез покрытия
    Количество винтов/болтов4
    ИзоляцияНет
    Со срывными болтовыми головкамиДа
    Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
