Производитель:
ABB (АББ)
Общее число модулей — 192
192
Количество DIN-реек — 16
16
Компактный распределительный бокс АББ настенной установки на 192 модуля
Ключевые характеристики
БрендABB
Установка Открытая
Общее число модулей192
Материал двериСталь
Степень защиты IP44
Материал корпусаСталь
Описание
Компактный распределительный бокс АББ настенной установки на 192 модуля 2CPX052538R9999
Электрощит из современной линейки ComfortLine CA от производителя ABB обладает компактным размером и предназначен для размещения в нем модульного оборудования с номинальной токовой нагрузкой до 125 Ампер при рабочем напряжении сети до 400 Вольт. Он имеет настенный тип установки и обеспечивает простой и быстрый монтаж НКУ благодаря инновационным решениям. Внешне корпус обладает надежной степенью защиты IP44, так как изготовлен из листовой стали с покрытием белого цвета в виде порошковой краски RAL 9016. Он оснащен металлической дверью сплошного типа с углом открывания 120 градусов и трехточечной системой запирания.
Щит весом 24.34 кг имеет следующие размеры:
• высота – 1250 мм;
• ширина – 550 мм;
• глубина – 160 мм.
Вместимость шкафа позволяет размещать до 192 модулей: 2 блока по 8 секций до 12 модулей в каждой. Панели CombiLine монтируются на DIN-рейках, входящих в комплект поставки. Также туда входят клеммы типа N/PE, которые размещены на расстоянии 125 мм между рядами. Организация кабельного ввода производится сверху или снизу корпуса с помощью мембранных фланцев. Декоративные панели закрывают место ввода в случае неиспользования. Интегрированная гребенка в наборе предназначена для фиксации кабеля. Сферой применения навесных шкафов является жилой сектор или общественные здания.
Характеристики
| Бренд | ABB |
| Установка | Открытая |
| Общее число модулей | 192 |
| Материал двери | Сталь |
| Степень защиты IP | 44 |
| Материал корпуса | Сталь |
| Количество DIN-реек | 16 |
| Наличие клеммников | Да |
Малый распределительный щит/бокс EC000214
Шкаф 192 М навесной IP44, 1250x550x160 с расстоянием между DIN-рейками 125 мм и винтовыми клеммами N/PE ComfortLine CA28VZRU
Дополнительные характеристики
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощитокОбзор от AI
✦
Обзор от AI
* AI может допускать ошибки. Проверяйте важную информацию.
Наименование: Шкаф ABB 192М(2х8х12) IP44 1250x550x160 ComfortLine Compact клеммы (CA28VZRU) (2CPX052189R9999)
Артикул производителя: 2CPX052538R9999
Бренд: ABB
Описание
Шкаф ABB ComfortLine Compact предназначен для сборки распределительных и учетно-распределительных щитов в жилых, коммерческих и небольших промышленных объектах. Конструкция рассчитана на компоновку оборудования в формате 192 модуля (2х8х12), обеспечивает аккуратную организацию внутреннего пространства и удобный доступ при монтаже и обслуживании. Степень защиты IP44 помогает защитить установленную аппаратуру от попадания твердых частиц и брызг воды, что делает шкаф подходящим для размещения в технических помещениях, коридорах, подсобных и других зонах, где требуется повышенная защищенность.
Внутренний объем и компоновка серии ComfortLine Compact ориентированы на быструю сборку: удобно устанавливать модульные аппараты, распределять отходящие линии, организовывать клеммные подключения и маркировку. Шкаф подходит для построения надежной системы распределения электроэнергии с соблюдением требований к безопасной эксплуатации и поддержанию порядка в щите.
Где используется
- Распределительные щиты в квартирах, коттеджах, таунхаусах (при необходимости большого количества линий и автоматики).
- Щиты для офисов, магазинов, салонов, заведений общепита.
- Электрощитовые и технические помещения в административных и общественных зданиях.
- Учетно-распределительные решения с автоматикой защиты, групповой коммутацией и разделением нагрузок.
- Системы управления и распределения с использованием модульной аппаратуры (автоматы, УЗО, дифавтоматы, реле, контакторы модульного исполнения).
Основные характеристики
- Серия: ComfortLine Compact
- Вместимость: 192 модуля (2х8х12)
- Степень защиты: IP44
- Габаритные размеры (ВхШхГ): 1250x550x160 мм
- Комплектация: с клеммами (исполнение CA28VZRU)
- Производитель: ABB
- Артикул производителя: 2CPX052538R9999
Особенности и преимущества
- Большая модульная емкость: подходит для объектов с большим количеством групповых линий, многоступенчатой защитой и дополнительной автоматикой.
- Защита IP44: снижает риск воздействия брызг и пыли на установленное оборудование при эксплуатации в технических зонах.
- Удобство монтажа: продуманная компоновка облегчает прокладку и укладку проводников, установку аппаратов и последующее обслуживание.
- Порядок в подключениях: наличие клемм упрощает организацию вводов, распределение N/PE и подключение отходящих линий.
- Единая платформа ABB: совместимость с типовыми решениями бренда для сборки распределительных щитов.
Совместимое оборудование
- Автоматические выключатели модульного исполнения.
- УЗО, дифавтоматы, реле контроля, реле времени, ограничители перенапряжения.
- Модульные контакторы, расцепители и вспомогательные устройства.
- Клеммные элементы и аксессуары для аккуратной разводки и маркировки.
Рекомендации по подбору
- Проверьте требуемое количество модулей с запасом на расширение (обычно 15–30 процентов).
- Уточните место установки и условия окружающей среды, чтобы степень защиты IP44 соответствовала задаче.
- Заранее продумайте схему распределения линий, расположение вводного аппарата, УЗО и групповых автоматов.
Примечание
Точные состав поставки, исполнение дверцы и перечень аксессуаров зависят от конкретной комплектации и партии. При необходимости подбора совместимых комплектующих и аксессуаров для сборки щита уточните требования к проекту и схему распределения.

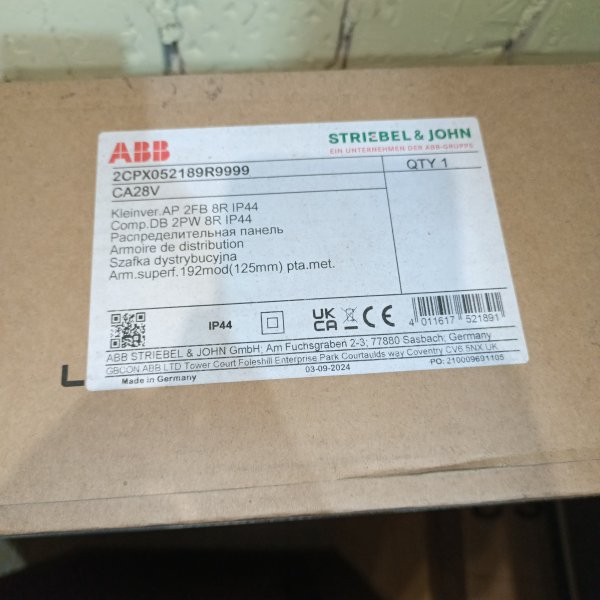

Фото покупателей
