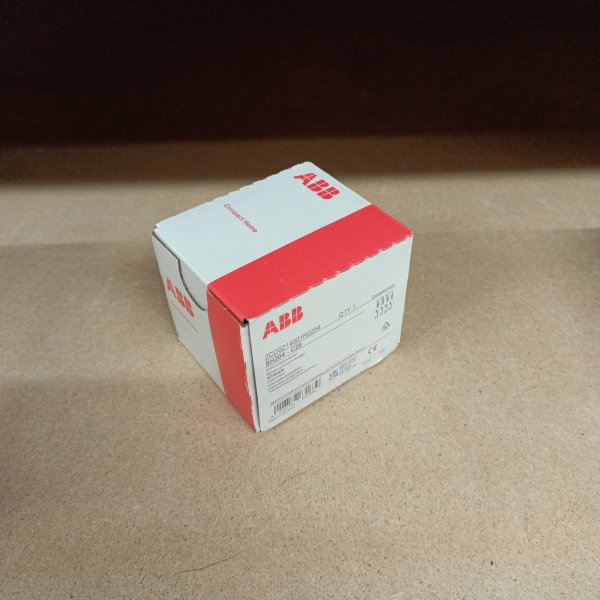

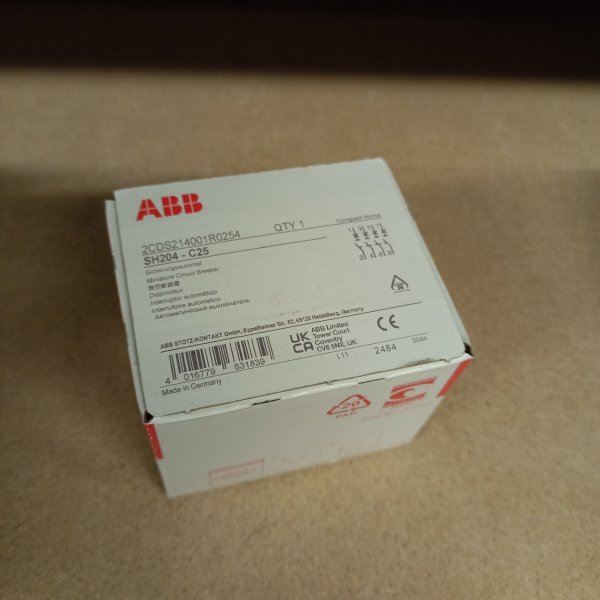

Автоматический выключатель ABB 4-полюсный SH204 C25 6кА (автомат электрический) 2CDS214001R0254

ABB SH204 C25 на 4 полюса — это тот самый «рабочий» автомат, который ставят, когда нужно нормально и предсказуемо отключать линию без сюрпризов. Серия SH давно знакома монтажникам: компактная, понятная по поведению и с адекватной коммутационной способностью 6 кА для типовых щитов.

Чаще всего такой выключатель берут в трёхфазные щиты, где важно разом разрывать все проводники линии. Это удобно для групп, уходящих на оборудование, для вводных/распределительных участков небольших объектов, а также там, где по проекту требуется именно 4-полюсное отключение (например, когда вместе с фазами отключают и нейтраль).

Ключевые характеристики:

• 4 полюса
• Номинальный ток: 25 А
• Характеристика срабатывания: C
• Отключающая способность: 6 кА
• Производитель/серия: ABB SH204
• Артикул: 2CDS214001R0254

По практическим моментам. Четырёхполюсный формат ценят за обслуживание: выключил — и линия действительно обесточена целиком, без «висящей» нейтрали или случайных обратных подпиток через связанную нагрузку. Характеристика C — это выбор для обычных линий с умеренными пусковыми токами: насосы небольших мощностей, вентустановки, компрессоры, группы розеток с техникой. На чисто «световые» цепи иногда ставят B, а вот C чаще оказывается более универсальной в реальном щите.

Что он защищает и как работает. Внутри два принципа защиты: тепловой расцепитель отключает при длительной перегрузке (когда линия стабильно берёт больше, чем должна), а электромагнитный — реагирует на короткое замыкание практически мгновенно. При КЗ важна и отключающая способность 6 кА: это тот уровень, с которым автомат должен безопасно разорвать ток аварии в обычных распределительных сетях, если расчёты и селективность выполнены правильно.

Почему берут. SH204 — понятный выбор, когда нужен 4-полюсный автомат именно как аппарат защиты, а не «что было в наличии». Номинал 25 А закрывает популярные трёхфазные линии, а характеристика C помогает не ловить лишние отключения на пусках, сохраняя нормальную защиту при авариях.

Рекомендации по применению. Номинал автомата подбирают не «под нагрузку на глаз», а под сечение и способ прокладки кабеля — чтобы в первую очередь защищался проводник. Если в линии есть заметные пусковые токи, C обычно уместнее, но при спорных случаях лучше свериться с проектом и расчётом петли «фаза-ноль/PE» (чтобы КЗ гарантированно отключалось). Монтаж — в щите на DIN-рейку, с аккуратной протяжкой клемм и проверкой нагрева под нагрузкой после запуска.
