Четырехполюсный рубильник BH-32 ТДМ, номинальный ток 16 ампер
Описание

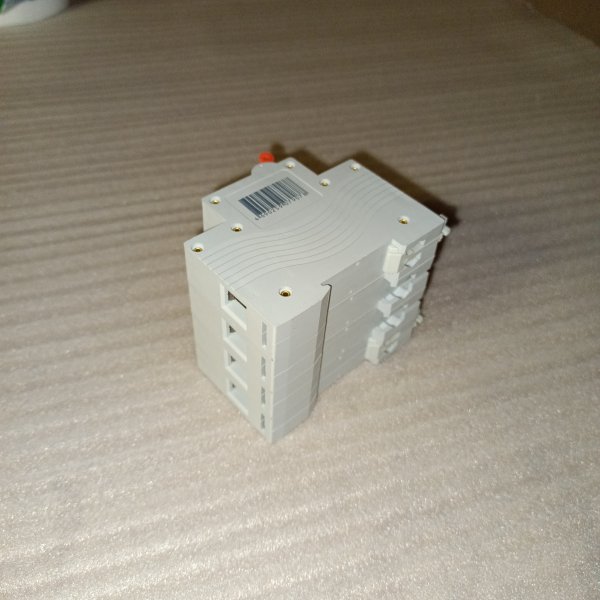

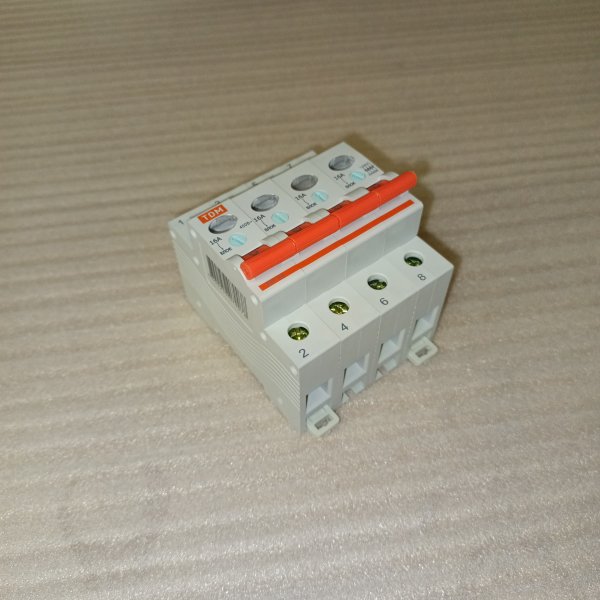

Четырехполюсный рубильник BH-32 ТДМ, номинальный ток 16 ампер SQ0211-0031
Выключатель нагрузки ВН-32 представляет собой компактное и надежное электрическое устройство, используемое для отключения или включения электрической нагрузки в электрических цепях. Он играет важную роль в обеспечении безопасности и управляемости электрических систем, позволяя быстро разрывать или восстанавливать электрическое соединение в случае необходимости.
- Назначение:
- Проведение тока в нормальном режиме.
- Частое оперативное включение и выключение электрической цепи.
- Применение:
- Вводно-распределительные устройства жилых и общественных зданий.
- Конструкция:
- Механическая блокировка рукоятки управления защищает аппарат от случайных включений при проведении работ на линии.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

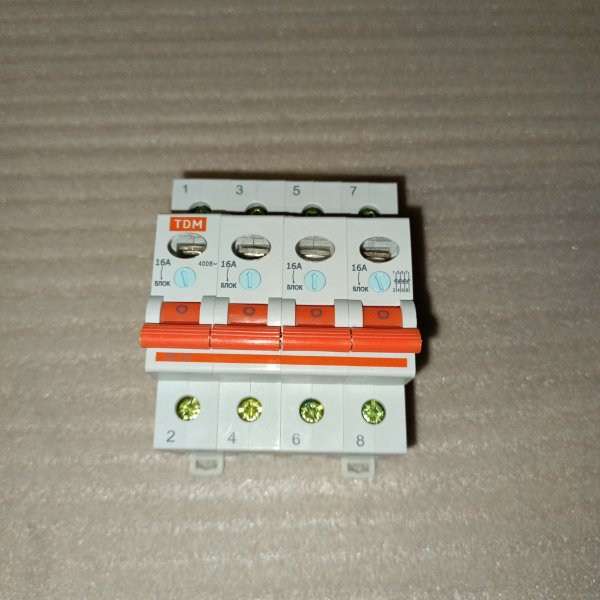

- Прозрачное окошко на лицевой панели обеспечивает визуальное наблюдение размыкания контактов ("видимый разрыв") для проведения работ на линии.
- Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- Преимущества:
- Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
- Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности аппарата.
Номинальное напряжение частотой 50 Гц, В | 230/400 |
Номинальный ток, А | 16 |
Номинальный рабочий ток при 1=1с | 15 ln |
Категория применения | АС-22 В |
Количество полюсов | 4 |
| Условия эксплуатации | УХЛ4 |
Степень защиты выключателя | IP20 |
Электрическая износостойкость, циклов В/О, не менее | 10 000 |
Механическая износостойкость, циклов В/О, не менее | 30 000 |
Максимальное сечение подключаемых проводников, мм | 35 – для многожильного проводника, 50 – для одножильного проводника |
Диапазон рабочих температур, °С | от –40 до +50 |
Масса 1 полюса, кг | 0,13 |
Описание от производителя:
Назначение:
Частое оперативное включение и выключение электрической цепи. Проведение тока в нормальном режиме.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий.
Преимущества:
Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. («видимый разрыв») для проведения работ на линии. Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
Конструкция:
позволяет усилить конструкцию аппарата и предотвратить его распирание при затягивании клеммных винтов. защищает аппарат от случайных включений при проведении работ на линии.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ВН-32 1P по 12 шт. ВН-32 2P по 6 шт. ВН-32 3P по 4 шт. ВН-32 4P по 3 шт.
Характеристики
| Бренд | TDM Electric |
| Номинальный ток | 16 A |
| Количество полюсов | 4 |
| Количество модулей | 4 |
Классификация ETIM
ETIMОбзор от AI
ВН-32 от TDM Electric — это простой и понятный рубильник на DIN-рейку, когда нужно вручную и надежно отключать линию целиком, без «фокусов» и лишней электроники. По сути — аккуратный выключатель нагрузки на 4 полюса, который удобно ставить в щит и использовать как вводной отсекатель или групповой разъединитель.
Чаще всего такой аппарат ставят в квартирных и небольших распределительных щитах, в щитах для гаража или мастерской, в небольших щитках на производство — там, где есть трехфазная сеть и требуется одним движением обесточить линию. Удобен и как «сервисный» выключатель: отключить питание на время работ, обслуживания оборудования или замены модулей в щите.
По основным параметрам тут все прозрачно:
- серия/тип: выключатель нагрузки ВН-32 (рубильник);
- 4 полюса (4P) — отключает сразу все проводники в цепи;
- номинальный ток: 16 А;
- для трехфазных цепей.
Практика монтажа и эксплуатации. Формат модульного аппарата удобен тем, что его не приходится «колхозить» на панель — поставили на DIN-рейку, подвели проводники, подписали линию и все. Четыре полюса особенно выручают там, где важно отключать одновременно все жилы, не оставляя «живого» проводника в щите. В реальной работе это добавляет спокойствия при обслуживании: щелкнул — и дальше уже работаешь с обесточенной линией (разумеется, с проверкой отсутствия напряжения).
Что он делает и чего от него ждать. Выключатель нагрузки — это не автомат. Он коммутирует рабочий ток и разрывает цепь, но не рассчитан на отключение аварийных токов короткого замыкания и не заменяет защиту по току. За перегрузку и КЗ в схеме должны отвечать автоматические выключатели/предохранители, а рубильник здесь — именно для оперативного отключения и видимого разделения питания по команде человека.
Почему берут такие аппараты. За понятную логику: отдельный ручной отключатель в щите дисциплинирует схему и упрощает обслуживание. Плюс удобно, когда нужно быстро снять питание со всей группы или ввода, не «дергая» несколько автоматов по очереди и не рискуя забыть какой-то контур.
Рекомендации по применению. Подбирайте по току линии с запасом и ставьте вместе с защитным аппаратом (автоматом) выше по схеме, если речь о защите от КЗ/перегрузки. Для трехфазных линий обычно имеет смысл отключать все полюса одновременно — как раз под это и берут 4P. Монтаж выполняйте в обесточенном щите, затяжку клемм — аккуратно, а после сборки не поленитесь пройтись контрольной протяжкой и проверить отсутствие нагрева на рабочей нагрузке.
Артикул производителя: SQ0211-0031.
