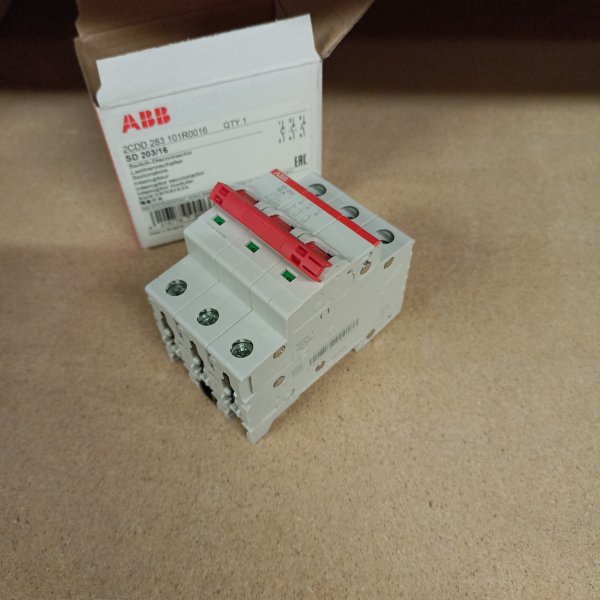

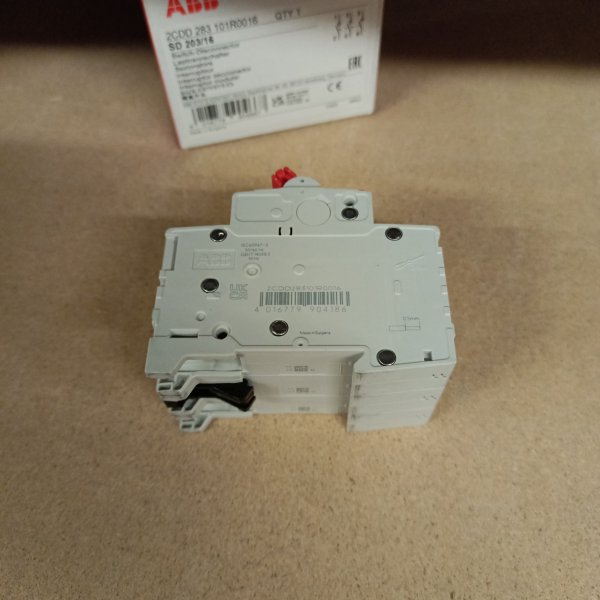

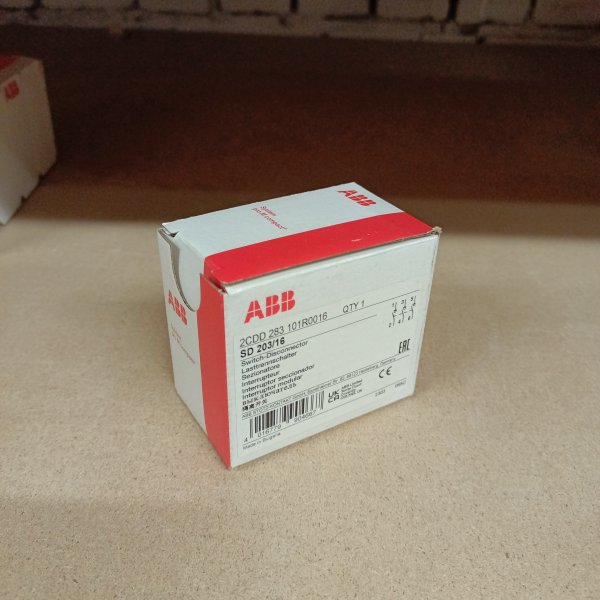

Рубильник модульный ABB 3П 16А рычаг красный SD203/16 (выключатель нагрузки)

Рубильник модульный ABB 3П 16А рычаг красный SD203/16 (выключатель нагрузки) 2CDD283101R0016

Артикул:

2CDD283101R0016

Обзор от AI

Производитель: ABB (АББ)

Цена: 2 554,96 р. за 1 шт
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская	1 июня
Доставка по Москве и области:	02 июня

Купить:

- +

шт

В упаковке 1 шт

Начислим 26 бонусов За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.

Cертификат ABB

Рубильники модульные ABB серии SD200, E200 (от 16A до 125A)

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
пн-пт с 9:00 до 18:00
подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 300 руб.
при заказе от 10 000 руб. - бесплатно

- далее + 40 руб./1 км.
пн-пт с 10:00 до 18:00
подробнее ...

Отправка заказов
в регионы России - подробнее ...

Обмен и возврат товара
Возможен в течение 220 дней
с 10:00 до 17:00
в рабочие дни РФ

Описание
Характеристики
Фото
Добавить фото
Документация
Вопрос-ответ
Отзывы
Где купить

Трехполюсный выключатель нагрузки с красным рычагом фирмы ABB SD201 на 16 Ампер,3 модуля. 2CDD283101R0016

Назначение рубильников: используются в различных целях, начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей в бытовом и промышленном секторе).

Рубильники SD200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии System pro M compact, маркировка на корпусе выполнена с помощью лазера. Благодаря наличию индикатора “Real CPI”, можно легко определитьреальное положение контактов аппарата. Значительное преимущество новой версии - полная совместимость с аксессуарами серии S 200.

Особенности

Изолирование в соответствии с ГОСТ Р 50030.3-2012 (IEC/EN 60947-3)

Индикация состояния контактов (“Real CPI”)

Ном. условный ток к.з 25кA при Ue = 253/440 В перем. в соотв. с IEC/EN 60947-3

Степень защиты IP20 = защита от прикосновения

двойные цилиндрические клеммы до 35 мм² для раздельного монтажа проводников и шины

Возможность установки доп. контакта снизу для экономии пространства в электроустановке

Унифицированный дизайн System pro M compact

Возможность объединения одной шинной разводкой PS вместе с другими устройствами System pro M

Износостойкая лазерная маркировка

Полная совместимость с аксессуарами серии S200
Характеристики

Количество полюсов - 3

Номинальный ток - 16А

Степень защиты - IP20

Поперечное сечение проводников - 35мм²

Поперечное сечение шин - 10мм²

Установка на рейку DIN

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

Модульный рубильник ABB SD203/16 на 3 полюса — это тот самый «честный разрыв» линии, когда нужно руками и наглядно отключить питание. Красный рычаг видно сразу, положение понятно даже без привычки к щитам, а по работе он ощущается собранно: включение/отключение без люфта и сомнений.

Чаще всего такой выключатель нагрузки ставят в распределительных щитах квартир и домов, в небольших коммерческих помещениях, на вводах отдельных линий и групп — там, где автомат нужен для защиты, а рубильник нужен для удобного отключения. Он хорошо подходит как общий отключатель для трехфазных потребителей (например, небольшие станки, вентиляция, насосы), а также как сервисный выключатель перед обслуживанием: обесточить быстро, без «танцев» с выкручиванием пробок и без риска оставить одну фазу под напряжением.

Ключевые характеристики по делу:

Бренд: ABB
Серия/модель: SD203/16
Артикул производителя: 2CDD283101R0016
Исполнение: модульный выключатель нагрузки (рубильник) для установки в щит
Полюсность: 3P — отключает сразу три линии
Номинальный ток: 16 А
Орган управления: рычаг красного цвета

По конструкции это именно модульный аппарат под DIN-рейку — удобно, когда в щите нужна аккуратная компоновка и нормальный доступ. Красный рычаг — не «дизайн», а практичная вещь: в реальном щите, где рядом десяток автоматов, глазами быстро цепляешься за общий выключатель. Трехполюсное исполнение дает ту самую дисциплину в распределении: выключили — значит выключили всё сразу, без ситуации, когда одна фаза осталась и ловит «обратку» через нагрузку или соседние цепи.

Важно понимать, что выключатель нагрузки не заменяет защиту. Он работает как коммутационный аппарат: размыкает/замыкает цепь под нагрузкой в пределах своего назначения, обеспечивает видимое и понятное отключение линии. За защиту от короткого замыкания и перегрузки по-прежнему отвечают автоматические выключатели и/или предохранители, которые ставят по схеме. Зато как «рубильник в модуле» он делает обслуживание безопаснее и быстрее: выключили, проверили отсутствие напряжения, работаете дальше.

Почему его берут на практике: когда нужен аккуратный общий отключатель в щите без перехода на громоздкие решения; когда требуется именно трехполюсное отключение для трехфазной линии; когда важно, чтобы состояние «вкл/выкл» было очевидным с первого взгляда. Плюс у ABB в этой категории обычно хорошо выдержана механика — рычаг не «ватный», а включение получается уверенным, что особенно ценится на щитах, которые регулярно обслуживают.

Рекомендации по применению: подбирайте рубильник по току линии и реальной нагрузке — 16 А уместны для соответствующих групп, а не для «всего щита». Для вводного отключения часто ставят аппарат с запасом по току, а этот вариант логичнее использовать как отключатель отдельной трехфазной линии или узла. При монтаже оставьте место для удобного доступа к рычагу и подпишите назначение — в аварийной ситуации это экономит минуты. И как всегда: после отключения не полагайтесь только на положение рычага — контроль отсутствия напряжения измерением обязателен.

Рубильник 3пол. SD203/16 рычаг крас.

Технические характеристики

Бренд	ABB
Номинальный ток	16 A
Количество полюсов	3
Количество модулей	3

Вес: 255 г.
Размеры: 52.5x88x69 мм.
Код EAN: 4016779904186
Код товара: 2CDD283101R0016

Характеристики по классификатору Etim по данным производителя:

Выключатель/переключатель модульный для распределительного щита EC001545

E236-US1 Undervoltage Relay

Количество нормально открытых контактов (НО)	3
Количество нормально закрытых контактов (НЗ)	0
Количество переключающих контактов	0
Номин. ток	16 А
Номин. (расчетное) напряжение	440 В
Функция переключения	Выключатель
Принудительное разделение (согл. DIN VDE 0113)	Да
Цвет купола/колпачка	Серый
Тип лампы	-
Модульная ширина (общ. кол-во модульных расстояний)	3
Количество полюсов	3
Мин. уровень напряжения	12 В
Номин. отключающая способность	- кА
Отключающая способность при коротком замыкании (Icw)	25 кА
Тип напряжения	AC (перемен.)
С сигнальной лампой (индикатором)	Нет
Цоколь лампы	-
Макс. мощность лампы	- Вт
Глубина установочная (встраив.)	69 мм
Степень защиты (IP)	IP20

Дополнительные характеристики

Тип подключения: 3-полюсный, 3П, 3P, трехполюсный, 3Р, трехфазный, 3-х фазный, 3х фазный
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку
