Трехполюсный выключатель нагрузки 3-фазный АББ SHD203 25 ампер на дин-рейку
Трехполюсный выключатель нагрузки 3-фазный АББ SHD203 25 ампер на дин-рейку 2CDD273111R0025
Назначение рубильников: используются в различных целях, начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (в качестве локальных выключателей безопасности, аварийных рубильников, секционных выключателей в бытовом и промышленном секторе).
Рубильники SHD 200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии Compact Home, маркировка на корпусе выполнена посредством лазерного нанесения.
ОсобененостиХарактеристики
| Бренд | ABB |
| Номинальный ток | 25 A |
| Количество полюсов | 3 |
| Количество модулей | 3 |
Выключатель/переключатель модульный для распределительного щита EC001545
E451-5,7A RELEASE RELAY
Рубильник 3пол. SHD203/25 рычаг крас.
Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
Тип установки: модульный, на дин-рейку, на DIN-рейку

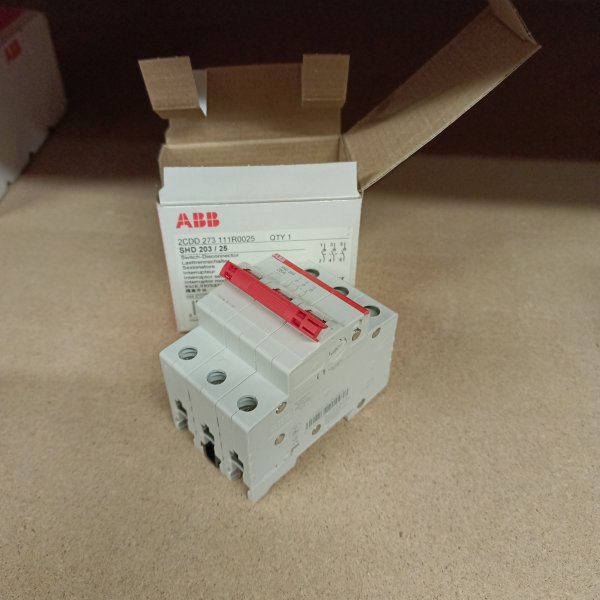

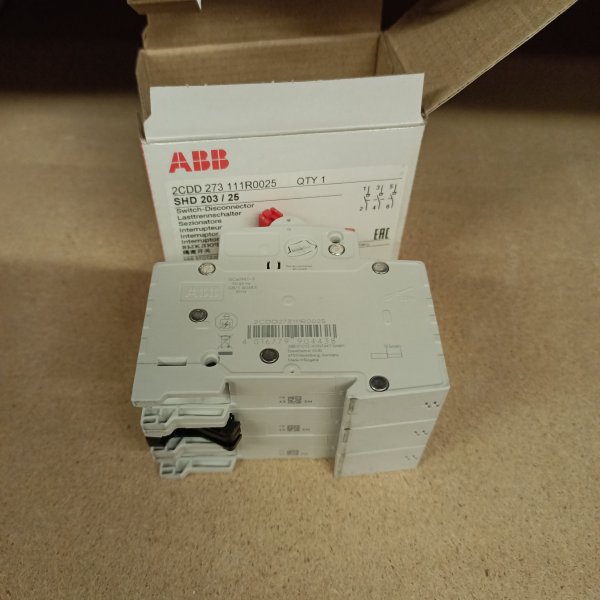

Модульный рубильник ABB SHD203/25 — это простой и понятный способ вручную обесточить линию или щит целиком. Красный рычаг хорошо читается в щите: видно, включено питание или нет, и это реально помогает при обслуживании.
Чаще всего такие выключатели нагрузки ставят в распределительных щитах, где нужно быстро и надежно отключать участок сети без лишних “танцев” с автоматами. Подходит для ввода на небольшие щиты, для отдельных трехфазных линий, групп оборудования, а также там, где важно иметь именно ручной разъединитель: включил — выключил — и понятно, что линия снята.
Ключевые характеристики:
- Бренд: ABB
- Серия/модель: SHD203/25
- Полюсность: 3P (трехполюсный)
- Номинальный ток: 25 А
- Исполнение: модульный (для установки в щит на рейку)
- Управление: рычаг, цвет красный
- Тип: выключатель нагрузки (рубильник)
- Артикул производителя: 2CDD273111R0025
По конструкции и по ощущениям в работе рубильник воспринимается как “честный” механический разъединитель: вы используете его как главный выключатель линии, а не как средство защиты. Красный рычаг — не просто для красоты: в щите сразу видно состояние аппарата, что удобно и электрику, и эксплуатационникам. Модульный формат упрощает компоновку — ставится рядом с автоматами и УЗО без городушек и нестандартных креплений.
Что он делает и чего не делает: это выключатель нагрузки — он коммутирует цепь и разрывает питание вручную по всем трем фазам сразу. Он не заменяет автоматический выключатель по защите от короткого замыкания и перегрузки: за “аварию” должен отвечать автомат (или предохранители) в схеме, а рубильник — за удобное и быстрое отключение при работах и обслуживании.
Почему берут: когда нужно понятное ручное отключение трехфазной линии в щите, без спорных решений “дернуть автомат” и без разрыва только одной фазы. Плюс ценят предсказуемость ABB в щитовой аппаратуре: нормальная механика, аккуратная модульная установка, читаемое управление.
Рекомендации по применению: ставьте рубильник как вводной/линейный разъединитель перед группой автоматов или перед оборудованием, где требуется регламентное отключение. Защиту по току и КЗ обязательно предусматривайте отдельным автоматом подходящего номинала и характеристик. При монтаже в щите оставьте доступ к рычагу и подпишите линию — в эксплуатации это экономит время и снижает риск ошибок.
