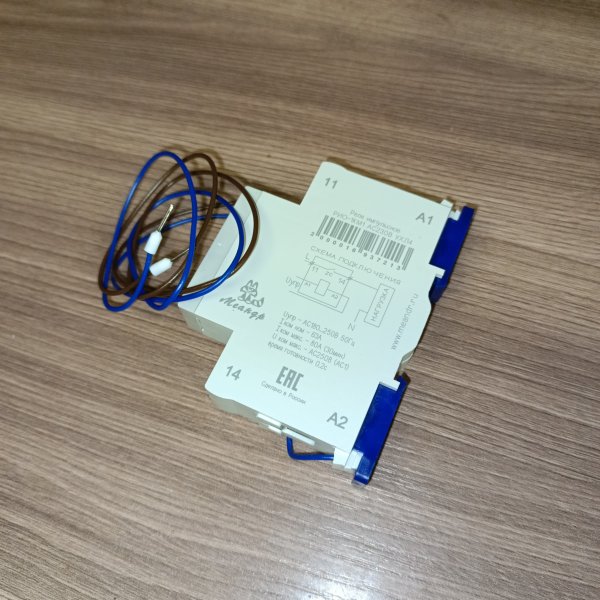

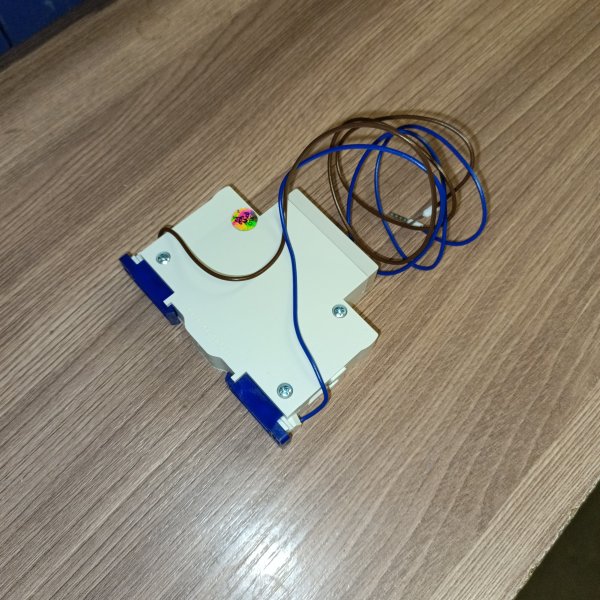

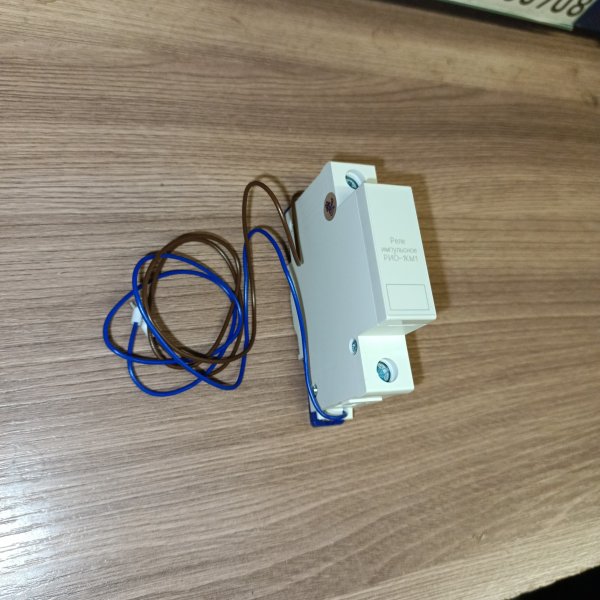

Импульсное реле управления освещением РИО-1КМ1
Импульсное реле управления освещением РИО-1КМ1 4680626990907
Реле импульсное типов РИО-1КМ1, РИО-1КМ2 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путем подачи управляющего напряжения на выводы А1 и А2 контактора.
- Ток коммутации до 63А
- Включение контакта с применением технологии «zero sync»
- Ширина 1 модуль (18 мм)
При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся включенным. При следующей подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт размыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся выключенным.
- Характеристики:
- Диапазон напряжение питания - 184...253 В
- Потребляемая мощность, не более - 0,5 Вт
- Время во включенном состоянии - не ограничено
- Время воздействия управляющего напряжения - не менее 500 мс
- Время включения - не более 200 мс
- Время выключения - 50...70 мс
- Количество / Тип контактов - 1NO (Нормально Открытый)
- Номинальный ток нагрузки АС1 (активная, резистивная) - 63 А
- Номинальная коммутируемая мощность АС230В 50Гц (АС1 активная, резистивная) - 14,5 кВт
- Номинальный ток нагрузки АС3 (индуктивная, реактивная) - 25 А
- Максимальное коммутируемое напряжение - 400 В
- Ток перегрузки / время воздействия без сваривания контактов - 2000/10 А/мс
- Ток короткого замыкания без разрушения реле - 3000 А
- Механическая износостойкость - не менее 10 х 106 циклов
- Электрическая износостойкость - не менее 100000 циклов
- Частота коммутаций - 1 не более цикл/сек
- Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4 или УХЛ2 (без образования конденсата)
- Температура эксплуатации (по исполнениям) - -25…+55°С (УХЛ4) / -40…+55°С (УХЛ2)
- Температура хранения - -40…+70 °С
- Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 - IP40 / IP20
- Степень загрязнения в соответствии с ГОСТ 9920-89 - 2
- Относительная влажность воздуха - до 80 (при 25°С) %
- Высота над уровнем моря - до 2000 м
- Рабочее положение в пространстве - произвольное
- Режим работы - круглосуточный
- Сечение подключаемых проводников - 0,5...33 (20-2AWG) мм2
- Габаритные размеры - 18 х 93 х 62 мм
- Масса, не более - 0,2 кг
| Бренд | Меандр |
| Ток цепи управления | Переменный |
| Номинальный ток (АС-1/AC-7a) | 63А |
| Напряжение цепи управления | 230В |
| Количество полюсов | 1 |
Импульсное реле — это та самая штука, которая позволяет управлять одним светом из нескольких мест без сложных «проходных» схем. Нажали кнопку — свет включился, нажали другую (или ту же) — выключился. Меандр РИО-1КМ1 на 63 А рассчитано на работу в сетях 230 В AC и ставится на DIN-рейку, так что в щите выглядит и подключается привычно для любого электрика.
Чаще всего такие реле ставят в коридорах, на лестницах, в длинных проходах, в гаражах и подсобках — там, где удобно раскидать несколько кнопок по маршруту и не тянуть между ними «перекрёстные» цепочки. В частных домах импульсники любят за простую логику: кнопки ставятся где удобно, а силовая часть остаётся в щите. В небольших коммерческих помещениях тоже выручает, когда нужно одно освещение с нескольких входов.
Ключевые характеристики по паспорту изделия:
- номинальный ток: 63 А;
- напряжение питания: 230 В AC;
- контакт: 1NO (один нормально открытый);
- монтаж: на DIN-рейку;
- климатическое исполнение: УХЛ4;
- модель: РИО-1КМ1 (бренд Меандр).
Практический плюс импульсного реле в том, что к кнопкам обычно тянут тонкую управляющую линию, а не гоняют силовую фазу по всем точкам управления. В итоге меньше путаницы в распаечных коробках и проще расширять схему: захотели добавить ещё одну кнопку — добавили её параллельно существующим по управляющей цепи. А когда реле стоит в щите на DIN-рейке, обслуживать и диагностировать его тоже удобнее: всё в одном месте, без поиска «где там спрятан проходной».
По работе всё просто: кратковременный импульс с кнопки переключает состояние реле. Контакт 1NO означает, что в исходном состоянии цепь разомкнута, а при включении реле замыкает линию нагрузки. Следующий импульс возвращает в исходное состояние. Такой принцип хорошо подходит именно для освещения и подобных задач, где нужна фиксация состояния без удержания кнопки.
Почему берут РИО-1КМ1: когда нужно нормальное «кнопочное» управление светом из нескольких точек и хочется собрать это аккуратно в щите, без нагромождения проходных/перекрёстных выключателей и лишних силовых перемычек по стенам. Плюс номинал 63 А даёт запас по току для задач, где контакт должен держать нагрузку уверенно (при этом реальную схему всё равно считают по проекту и типу нагрузки).
Рекомендации по применению: заранее продумайте, что вы коммутируете через 1NO (обычно это фаза на группу освещения), и как будут подключены кнопки управления. Для кнопок используйте именно нормально разомкнутые (без фиксации) — так импульсная логика работает корректно. И как всегда в щите: соблюдайте сечение проводников под ток/нагрузку, делайте понятную маркировку и проверяйте затяжку клемм после монтажа.
