Импульсное реле освещения, трехполюсное РИО-3-63 АС230В УХЛ4
Описание

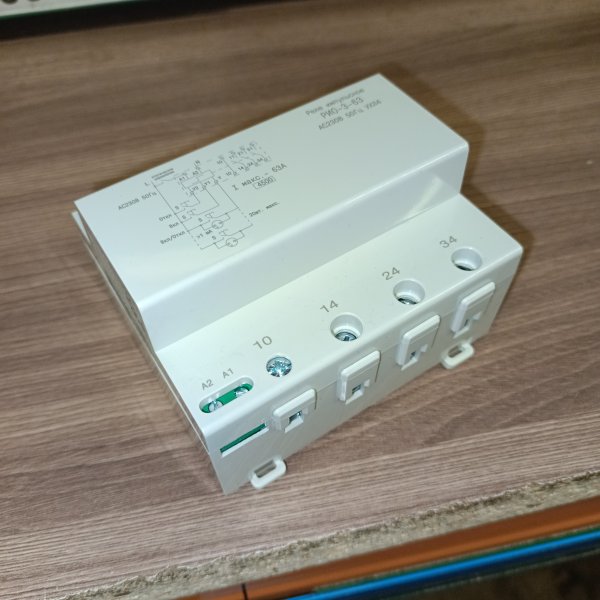

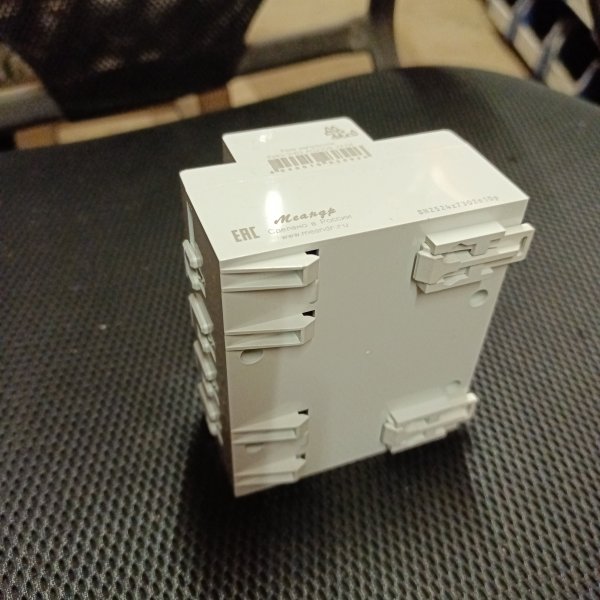

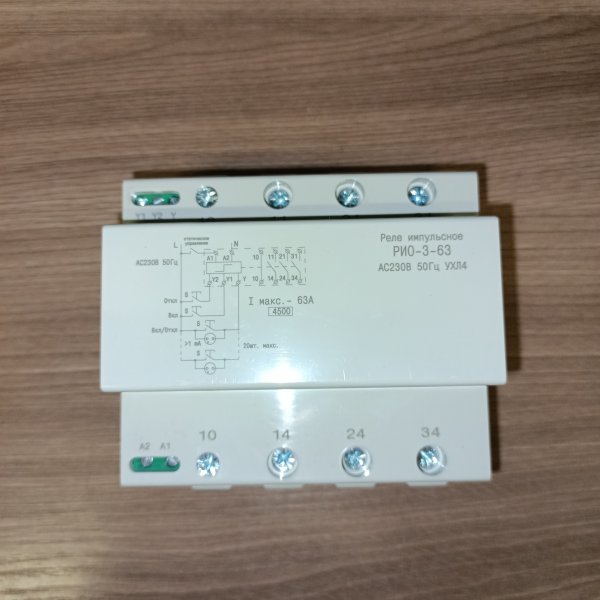

Импульсное реле освещения, трехполюсное РИО-3-63 АС230В УХЛ4 4640016938926
Импульсное реле РИО-3 (далее - реле) используется для управления трехфазными (трековыми)системами освещения для выставочных залов, магазинов, жилых помещений, подсветки зданий и т.п. Релеобеспечивает возможность дистанционного управления светильниками с помощью клавишных кнопок с под-светкой. Входы управления позволяют формировать системы освещения по секциям, группам секций илиобеспечивать централизованное управления всей системой освещения.
| Питание | АС230В ± 10% |
| Минимальное время подачи сигнала управления, не менее | 0.3 с |
| Время во включ?нном состоянии (по любому входу) | не ограничено |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу "Y", не более | 20 шт. |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входам "Y1", "Y2", "А2" не более | 5 шт. |
| Задержка срабатывания реле, не более | >0.25 c |
| Номинальное/максимальное коммутируемое напряжение | 250 В / 400 В |
| Номинальный коммутируемый ток | 63 А |
| Максимальный коммутируемый ток (<4с при скважности 10) | 80 А |
| Максимальная нагрузка лампами накаливания | 7500 Вт |
| Максимальная нагрузка люминесцентными лампами (некомпенсированная) cos?=0.5 | 90 шт х 36Вт / 50 шт х 65Вт |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | 15000 ВА / 1800 Вт |
| Минимальная коммутируемая мощность (100В/5мA) | 500 мВт |
| Электрическая прочность (питание - контакты) (50Гц - 1мин.) | АС2000В |
| Механическая износостойкость, не менее | 10х106 циклов |
| Электрическая износостойкость, циклов не менее | 100000 циклов |
| Диапазон рабочих температур | -25...+55 °C |
| Температура хранения | -40...+70 °C |
| Степень защиты по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 |
| Относительная влажность воздуха | до 80 % (при 25) |
| Высота над уровнем моря | до 2000 м |
| Масса, не более | 0.5 кг |
Характеристики
| Бренд | Меандр |
| Количество полюсов | 3 |
| Ток цепи управления | Переменный |
| Номинальный ток (АС-1/AC-7a) | 63А |
| Напряжение цепи управления | 230В |
Обзор от AI
Трехполюсное импульсное реле освещения Меандр РИО-3-63 3NO AC230В УХЛ4 — модульное реле для управления освещением и другими нагрузками из нескольких точек с помощью кнопок (кнопочных выключателей). Устройство меняет состояние контактов при каждом управляющем импульсе: первое нажатие включает, следующее — выключает. Трехполюсное исполнение позволяет одновременно коммутировать три независимые линии или трехфазную цепь (в зависимости от схемы подключения).
Импульсные реле применяются в жилых, коммерческих и административных зданиях, где требуется удобное управление светом с разных мест (коридоры, лестницы, холлы, проходные зоны), а также аккуратная организация схем с большим количеством кнопок без сложной перекрестной коммутации.
Где используется
- Управление группами освещения из нескольких мест: лестничные марши, коридоры, тамбуры, проходные помещения.
- Квартиры и частные дома: включение/выключение света кнопками возле входов и в удобных точках.
- Офисы, магазины, склады: централизованное или распределенное управление освещением.
- Щиты автоматики и распределительные щиты: коммутация нагрузок по импульсному сигналу.
- Коммутация трех линий (три независимые группы) или трехфазной нагрузки при корректном проектировании схемы.
Преимущества для пользователя
- Управление из множества точек — можно подключать несколько кнопок параллельно на управляющую цепь.
- Упрощение проводки по сравнению с проходными и перекрестными выключателями в сложных коридорных схемах.
- Фиксация состояния — реле сохраняет положение контактов после импульса до следующего нажатия.
- Три полюса — удобное одновременное управление несколькими линиями/цепями одним импульсным устройством.
- Модульное исполнение — компактный монтаж в электрощите.
Особенности
- 3NO — три нормально разомкнутых силовых контакта: при включении они замыкаются, при выключении размыкаются.
- Катушка управления AC 230 В — питание управляющей цепи от стандартной сети 230 В переменного тока.
- Импульсный принцип работы — переключение состояния при кратковременной подаче сигнала (кнопка без фиксации).
- Исполнение УХЛ4 — предназначено для эксплуатации в условиях умеренного и холодного климата, в помещениях (категория размещения 4).
- Номинал 63 А — рассчитано на коммутацию значительных токов (выбор по нагрузке должен выполняться с учетом типа нагрузки и условий монтажа).
Характеристики
- Тип устройства: импульсное реле (реле освещения)
- Количество полюсов: 3
- Контакты: 3NO (3 нормально разомкнутых)
- Номинальный ток: 63 А
- Напряжение управления (катушка): AC 230 В
- Климатическое исполнение: УХЛ4
- Назначение: коммутация цепей освещения и других нагрузок по импульсной команде
- Производитель: Меандр
- Артикул производителя: 4640016938926
Как работает в схеме
- На управляющую клемму подается кратковременный импульс от кнопки.
- При каждом импульсе реле переключает состояние: включено ↔ выключено.
- Кнопки управления обычно подключаются параллельно, что позволяет управлять одной группой света из разных мест.
- Силовые контакты (3NO) коммутируют подключенные линии нагрузки.
Подключение и выбор сечения проводников рекомендуется выполнять по проекту и с учетом фактической нагрузки, типа потребителя (активная/индуктивная), условий охлаждения в щите и требований ПУЭ.
Рекомендации по применению
- Используйте кнопочные выключатели (без фиксации), если требуется именно импульсное управление.
- Для групп освещения удобно объединять управление несколькими кнопками, не усложняя схему проходными/перекрестными выключателями.
- При коммутации мощных или специфических нагрузок (большие пусковые токи, LED-драйверы, индуктивные потребители) закладывайте запас и при необходимости применяйте дополнительные элементы защиты и подавления помех.
Важно
- Монтаж должен выполняться квалифицированным специалистом при снятом напряжении.
- Перед установкой проверьте соответствие напряжения управления AC 230 В и условий эксплуатации исполнению УХЛ4.
- Номинальный ток 63 А относится к контактной группе; допустимость применения зависит от конкретной схемы и характера нагрузки.
