Импульсное реле управления освещением РИО-1М
Описание

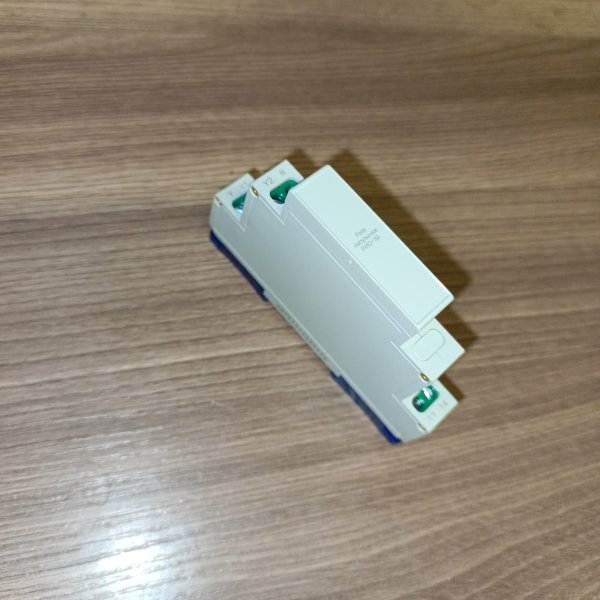

Импульсное реле управления освещением РИО-1М 4680019911113
Импульсное реле освещения РИО-1М используется для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
- Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
- Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
- Комфорт управления - одним выключателем можно выключить все осветительные приборы
- Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
- Технология синхронной коммутации контактов
- Возможность использования датчиков движения
Характеристики
| Бренд | Меандр |
| Количество полюсов | 1 |
| Ток цепи управления | Переменный |
| Номинальный ток (АС-1/AC-7a) | 16А |
| Напряжение цепи управления | 230В |
Обзор от AI
Импульсное реле освещения Меандр РИО-1М 16А 230В AC на DIN-рейку — модульное устройство для удобного управления освещением и другими нагрузками из нескольких мест с помощью кнопочных выключателей (кнопок). Реле меняет состояние контакта при каждом управляющем импульсе: «включено/выключено». Это решение упрощает схемы управления, снижает количество проходных/перекрестных выключателей и делает систему более гибкой.
Артикул производителя: 4680019911113
Бренд: Меандр
Где используется
- Квартиры и частные дома: управление светом из коридора, спальни, на лестнице, у входа и т.д.
- Лестничные марши и холлы: включение/выключение освещения с разных этажей или площадок.
- Офисы и коммерческие помещения: управление группами освещения из нескольких точек.
- Складские и подсобные зоны: простое и надежное управление освещением кнопками.
- Щитовое оборудование: как элемент схем управления нагрузкой в распределительных щитах.
Особенности и преимущества
- Управление из нескольких мест — подключение нескольких кнопок параллельно для формирования управляющего импульса.
- Импульсный принцип работы — переключение состояния контакта при каждом нажатии кнопки.
- Монтаж на DIN-рейку — удобная установка в распределительный щит, аккуратная компоновка модулей.
- Номинальный ток 16 А — подходит для большинства типовых линий освещения и части бытовых нагрузок.
- Катушка управления 230 В AC — питание/управление от стандартной сети переменного тока.
- Экономия кабеля и упрощение схем — в ряде случаев снижает сложность разводки по сравнению с проходными переключателями.
- Подходит для группового управления — может использоваться для включения целой группы светильников через один канал.
Основные характеристики
- Тип устройства: импульсное реле (реле управления освещением)
- Модель: РИО-1М
- Бренд: Меандр
- Номинальный ток контактов: 16 А
- Напряжение управления/питания: 230 В AC
- Способ установки: на DIN-рейку
- Артикул производителя: 4680019911113
Принцип работы
Импульсное реле получает кратковременный сигнал (импульс) от кнопки. После каждого импульса реле фиксирует новое состояние выходного контакта: если было выключено — включает, если было включено — выключает. Благодаря фиксации состояния удержание кнопки не требуется, а управление возможно с любого количества параллельно подключенных кнопок.
Рекомендации по применению
- Используйте кнопочные выключатели (кнопки) для подачи импульса управления.
- Для защиты линии и оборудования применяйте автоматический выключатель соответствующего номинала и сечения кабеля.
- При подключении светодиодных светильников и драйверов ориентируйтесь на фактическую нагрузку и пусковые токи, при необходимости разделяйте нагрузки на группы.
- Монтаж и подключение выполняйте при снятом напряжении, в соответствии с ПУЭ и требованиями производителя.
Комплектация
- Импульсное реле освещения Меандр РИО-1М — 1 шт.
Фото, видео и документы
Вопрос-ответ
Добрый день, Виктор.
Этим реле можно управлять кнопкой с подсветкой.
Она подключается ко входу "Y" реле.
Добрый день, Максим.
После кратковременной подачи напряжения на контакт Y2 реле будет реагировать на подачу команды как на Y так и на Y1.
В момент длительной подачи управляющего напряжения на Y2 реле не реагирует на команды поданные на Y и Y1. Размыкание контактов приоритетно.
