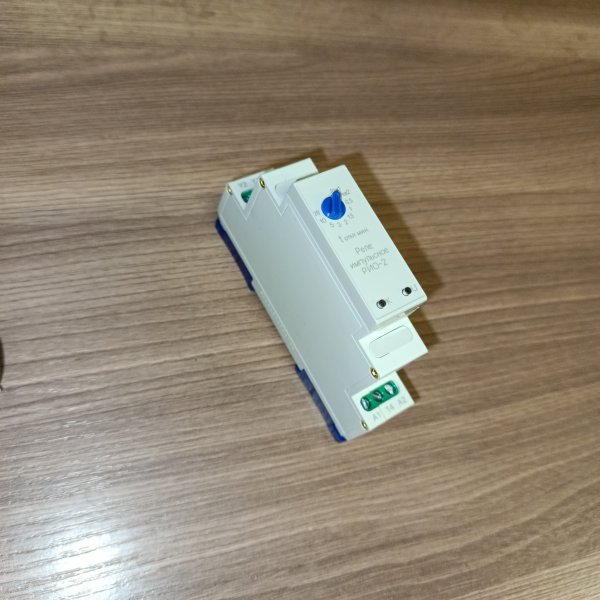

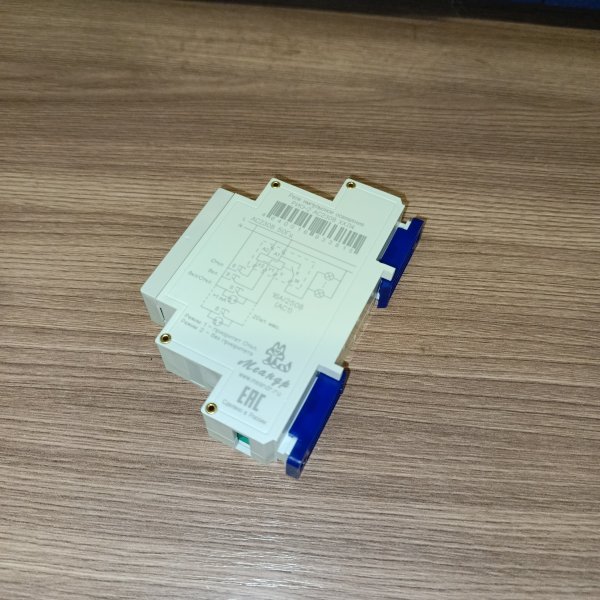

Импульсное реле управления освещением РИО-2 (реле памяти) с задержкой отключения до 20 мин. и возможностью работы с обычными выключателями
Импульсное реле управления освещением РИО-2 (реле памяти) с задержкой отключения до 20 мин. и возможностью работы с обычными выключателями 4640016933815
Реле импульсное освещения РИО-2 (далее - реле) предназначено для дистанционного управления освещением вкоридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входыуправления позволяют централизованно включать или выключать свет во всем доме, в зависимости от установленногорежима работы организовывать различные схемы управления освещением. Использование блока диодов МД-3 позволяетформировать многоуровневые схемы управления освещением.
| Питание | АС 160-250 В |
| Минимальное время подачи сигнала управления, не менее | 0.3 с |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу "Y", не более | 20 шт. |
| Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входам "Y1", "Y2", "А2" не более | 5 шт. |
| Время задержки для режима автоматического выключателя, tоткл. | 0,5, 1, 1,5, 2, 3, 5, 10, 20 мин |
| Задержка срабатывания реле, не более | >0.25 c |
| Номинальное/максимальное коммутируемое напряжение | 250 В / 400 В |
| Максимальный коммутируемый ток при активной нагрузке: АС250В (АС1) / DC30В (DC1) | 16 А / 16 А |
| Максимальный коммутируемый ток (<4с при скважности 10) | 30 А |
| Максимальная нагрузка лампами накаливания | 2000 Вт |
| Максимальная нагрузка люминесцентными лампами (некомпенсированная) cos?=0.5 | 900 ВА (25 шт х 36Вт ) / 845 шт (13 шт х 65Вт) |
| Максимальная коммутируемая мощность: АС250В (АС1) | 4000 ВА |
| Минимальная коммутируемая мощность (100В/5мA) | 500 мВт |
| Электрическая прочность (питание - контакты) (50Гц - 1мин.) | АС2000В |
| Механическая износостойкость, не менее | 10х106 циклов |
| Электрическая износостойкость, циклов не менее | 100000 циклов |
| Максимальная частота коммутаций, не более | 600 комм./ч |
| Количество и тип контактов | 1 замыкающий |
| Степень защиты по корпусу / по клеммам | IP40 / IP20 |
| Диапазон рабочих температур | -25...+55 °C |
| Температура хранения | -40...+70 °C |
| Относительная влажность воздуха | до 80 % (при 25) |
| Режим работы | круглосуточный |
| Габаритные размеры | 18 х 93 х 62 мм |
| Рабочее положение в пространстве | произвольное |
| Масса, не более | 0.08 кг |
| Бренд | Меандр |
| Ток цепи управления | Переменный |
| Номинальный ток (АС-1/AC-7a) | 16А |
| Напряжение цепи управления | 230В |
| Количество полюсов | 1 |
РИО-2 от «Меандр» — это импульсное реле для управления светом, когда хочется сделать включение «по кнопкам», а не тянуть силовые цепи через выключатели. Нажали кнопку — свет включился, нажали ещё раз — выключился. А встроенный таймер подстрахует: если забыли погасить, реле отключит освещение само.
В жизни такие реле чаще всего ставят на лестницах и в коридорах, в тамбурах, кладовках, на проходных зонах — там, где удобнее иметь несколько кнопок в разных точках. Ещё вариант — подсобные помещения и небольшие офисы: включили свет на время, вышли, и не нужно возвращаться проверять.
Ключевые характеристики, которые важно понимать перед установкой:
- питание от сети AC 230 В;
- исполнение УХЛ4 (для установки в щит/внутри помещений по условиям размещения);
- есть функция таймера на отключение: задержка от 0,5 до 20 минут — удобно выставить «свет на пару минут» или подольше, например на лестничный пролёт;
- тип устройства — импульсное реле освещения (управление короткими нажатиями кнопок).
Практика и конструктивные моменты — что это даёт на объекте. Импульсная схема хороша тем, что на кнопки управления обычно уходит слабонагруженная цепь, а силовую часть держит реле в щите. В итоге меньше «путаницы» в распредкоробках, проще добавлять дополнительные кнопки по месту и не приходится гонять весь ток освещения через каждый выключатель. Таймер здесь — не для красоты: он реально помогает на проходных участках, где свет часто забывают выключать.
Что защищает и как работает. Реле фиксирует импульс от кнопки (кратковременное нажатие) и переключает состояние выходного контакта: было выключено — включит, было включено — выключит. Если активирован режим выдержки, после включения запускается отсчёт и по истечении выставленного времени реле отключает свет автоматически. Это не «датчик движения» и не автоматика по освещённости — именно управление кнопками плюс контроль времени.
Почему берут РИО-2. Его выбирают, когда нужно простое и понятное управление освещением из нескольких мест и хочется добавить дисциплину по отключению без сложных датчиков. Плюс удобно, что диапазон времени широкий: можно настроить под конкретный проход/помещение, а не подстраиваться под фиксированные 1–2 минуты.
Рекомендации по применению. Ставьте реле в щит, а на управление используйте именно кнопки (кнопочные посты/звонковые кнопки), а не фиксируемые выключатели — так схема работает корректно. Время задержки лучше подбирать по факту: для коридора обычно хватает нескольких минут, для лестницы — чуть больше, чтобы спокойно пройти пролёт. И заранее продумайте, откуда действительно нужно управление: импульсное реле тем и удобно, что дополнительные точки управления добавляются без переделки силовой части.
Артикул производителя: 4640016933815
