Меандр (Meandr)
Температурное реле ТР-15
Ключевые характеристики
ТипРеле контроля температуры
БрендМеандр
Наличие внешнего датчика в комплектеДа
Максимальная измеряемая температура125 °С
Количество каналов1
Максимальный ток нагрузки16А
Описание

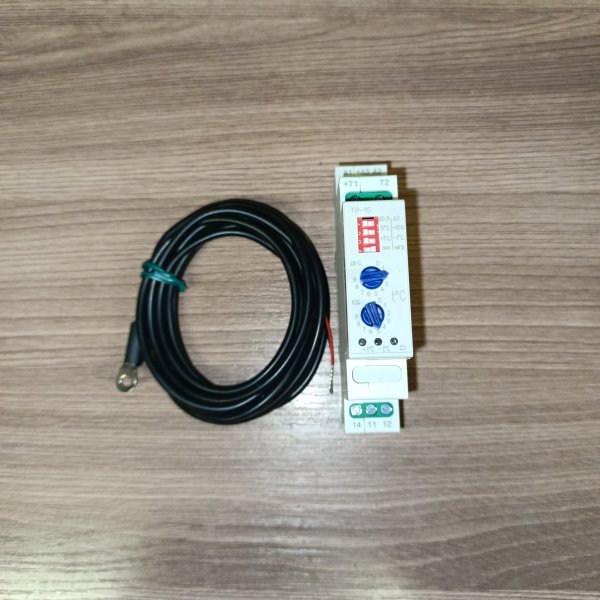

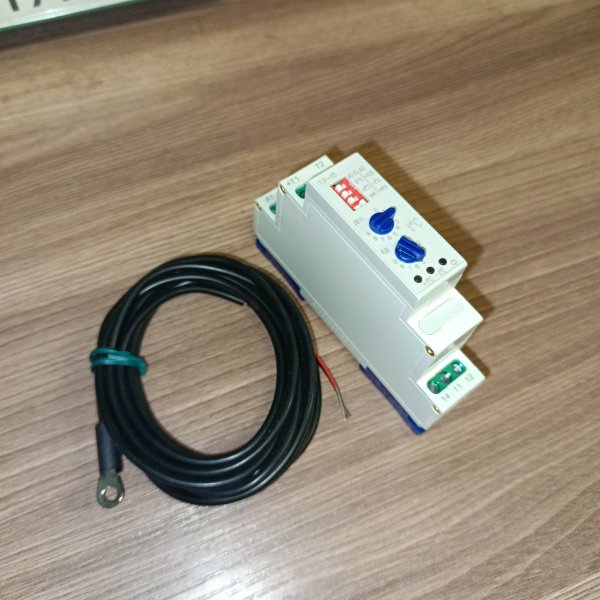

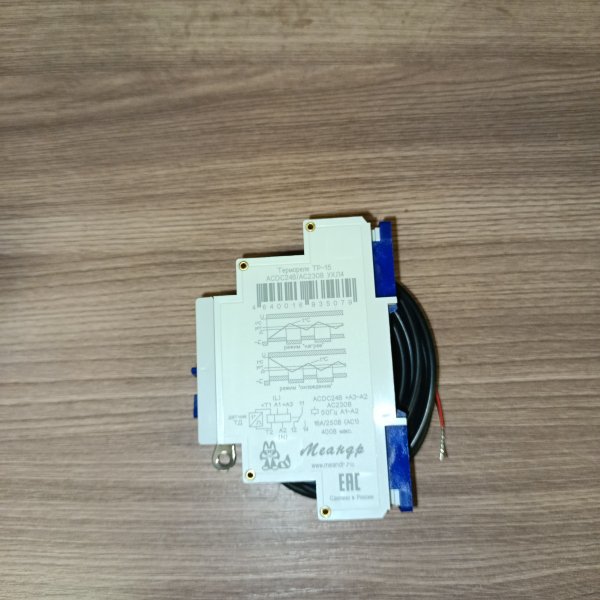

Температурное реле ТР-15 4680019911557
Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиками ТД-3 (указать при заказе).
- Характеристики:
- Прецизионная дискретная установка температуры (через 10С)
- Широкий диапазон контролируемых температур –55...+1250С
- Возможность работы в режиме «нагрев» или «охлаждение»
- Выходной контакт - 1 переключающая группа 16А/250В
- Контроль исправности датчика
- Переключаемый гистерезис 0,5 или 20С
- Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
Номинальное напряжение питания | ACDC24/AC230 |
Потребляемая мощность, не более | 2 ВА |
Диапазон контролируемых температур | -55...+125 °С |
Погрешность измерения температур: в диапазоне 10...+85, в остальном рабочем диапазоне | ± 0.5 °С ± 2 °С |
| Температурный гистерезис | от 0.5 до 2 °С |
| Время готовности, не более | 2.5 с |
| Максимальное коммутируемое напряжение | 400 В (АС1/5А) |
| Максимальный коммутируемый ток: AС250В 50 Гц (АС1) /DC30В (DC1) | 16 A |
| Максимальная коммутируемая мощность: AC250В 50Гц (АС1) /DC30В (DC1) | 4000 ВА / 480 В |
| Максимальное напряжение между цепями питания и контактами реле | АС2000В (50Гц-1мин) |
| Механическая износостойкость, не менее | 10х106 циклов |
| Электрическая износостойкость, не менее | 100000 циклов |
| Количество и тип контактов | 1 переключающая группа |
| Диапазон рабочих температур (по исполнениям) | -25...+55°С(УХЛ4) |
| Температура хранения | -40...+70 #176С |
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (EC/EN61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (EC/EN61000-4-4) | уровень 3 (2кВ А1-A2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 |
| Степень защиты реле по корпусу / по клеммам | IP40 / IP20 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Относительная влажность воздуха | до 80% (при 25°C) |
| Высота над уровнем моря | до 2000 м |
| Рабочее положение в пространстве | произвольное |
| Режим работы | непрерывный |
| Габаритные размеры | 18х93х62 мм |
| Масса | 0.08 кг |
Характеристики
| Тип | Реле контроля температуры |
| Бренд | Меандр |
| Наличие внешнего датчика в комплекте | Да |
| Максимальная измеряемая температура | 125 °С |
| Количество каналов | 1 |
| Максимальный ток нагрузки | 16А |
| Минимальная измеряемая температура | -55 °С |
| Модульная ширина | 1 |
| Выходные контакты | 1NO/NC |
| Напряжение питания | 24AC/DC, 230AC В |
Обзор от AI
✦
Обзор от AI
* AI может допускать ошибки. Проверяйте важную информацию.
Реле контроля температуры Меандр ТР-15 ACDC24В/АС230В -55°С...+125 °С УХЛ4 с датчиком ТД-2 – это универсальное электронное устройство для автоматического контроля и поддержания температуры в широком диапазоне. Модель используется для защиты оборудования от перегрева и переохлаждения, а также для управления системами нагрева и охлаждения по заданным уставкам. В комплект входит выносной датчик температуры ТД-2, обеспечивающий точное измерение в контролируемой зоне.
Реле рассчитано на работу как в сетях переменного тока 230 В, так и от источников постоянного/переменного тока 24 В, что делает его удобным для применения в шкафах управления, промышленных установках и инженерных системах зданий. Класс исполнения УХЛ4 по ГОСТ обеспечивает устойчивость к воздействию пониженных температур и повышенной влажности при эксплуатации внутри зданий или в защищенных помещениях.
Изделие имеет компактное исполнение для монтажа на DIN-рейку, удобные клеммные зажимы, световую индикацию режимов работы и возможность точной настройки температурных уставок. Реле подходит как для простых систем (включение/выключение обогревателя или вентилятора), так и для более сложных автоматизированных комплексов.
Область применения
- Щиты и шкафы автоматизации – контроль температуры внутри шкафов, включение обогревателей, вентиляторов или кондиционеров.
- Системы отопления – управление электронагревателями, конвекторами, теплыми полами, воздушными и водяными нагревателями.
- Системы охлаждения и вентиляции – включение вентиляторов, охладителей, вытяжных систем при достижении заданной температуры.
- Технологическое оборудование – защита электродвигателей, преобразователей частоты, силовой электроники, шкафов с контроллерами от перегрева.
- Холодильное и климатическое оборудование – поддержание заданного температурного режима в камерах, помещениях и технологических зонах.
- Инженерные системы зданий – автоматизация климатических систем, локальных серверных комнат, электрощитовых.
- Промышленное и коммерческое применение – автоматика производственных линий, складов, мастерских, теплиц и т.п.
Основные характеристики
- Наименование: Реле контроля температуры Меандр ТР-15 ACDC24В/АС230В -55°С...+125 °С УХЛ4 с датчиком ТД-2
- Артикул производителя: 4680019911557
- Бренд: Меандр
- Тип устройства: электронное реле контроля и регулирования температуры
- Диапазон контролируемой температуры: от -55 °С до +125 °С
- Тип датчика: выносной датчик температуры ТД-2 (в комплекте)
- Диапазон напряжения питания: ACDC 24 В и AC 230 В (возможность питания от разных источников)
- Род тока питания: переменный / постоянный (для 24 В), переменный (для 230 В)
- Класс исполнения: УХЛ4 (эксплуатация в умеренном и холодном климате в закрытых помещениях)
- Тип монтажа: на DIN-рейку в распределительном или управляющем щите
- Назначение: контроль температуры, защита от перегрева/переохлаждения, управление нагревом и охлаждением
- Наличие индикации: световая индикация режимов работы и состояния реле (зависит от исполнения)
- Совместимость: интеграция в системы автоматизации и управления, шкафы управления и щиты электроснабжения
Функциональные возможности
- Непрерывный контроль температуры в заданной точке с помощью выносного датчика ТД-2.
- Работа в широком температурном диапазоне от -55 °С до +125 °С – подходит как для холодных, так и для горячих зон.
- Функция включения/выключения нагрузки при достижении установленной температуры.
- Возможность использования как термореле для обогрева, так и для охлаждения (в зависимости от схемы подключения).
- Гальваническая развязка цепей питания и выходной части (в зависимости от схемы исполнения, уточняется в паспорте изделия).
- Поддержка работы в автоматизированных системах управления за счет стандартного интерфейса подключения к нагрузке и сигналам управления.
Особенности и преимущества
- Универсальное питание ACDC 24 В / AC 230 В – удобно для большинства типовых шкафов и систем автоматики.
- Широкий диапазон измеряемых температур (-55…+125 °С) – охватывает как низкотемпературные, так и высокотемпературные задачи.
- Выносной датчик ТД-2 в комплекте – нет необходимости подбирать датчик отдельно, обеспечивается точное измерение в нужной зоне.
- Компактное исполнение для монтажа на DIN-рейку – экономия места в щите, аккуратная установка.
- Надежная работа в условиях УХЛ4 – устойчивость к пониженным температурам и эксплуатация в закрытых, неотапливаемых помещениях.
- Простая настройка уставок – удобный доступ к органам регулировки температуры (потенциометры, переключатели и т.п., в зависимости от конструкции).
- Наглядная световая индикация – контроль состояния реле и наличия питания без измерительных приборов.
- Защита оборудования – предотвращение выхода из строя электроники, двигателей и шкафов автоматики из-за перегрева.
- Отечественный производитель – доступность сервиса, документации и технической поддержки.
Типовые примеры применения
- Автоматическое включение обогревателей в шкафах управления при понижении температуры ниже заданного значения.
- Отключение нагревательных элементов при достижении верхнего порога температуры для защиты от перегрева.
- Управление вентиляторами или системами вытяжки при повышении температуры внутри шкафа, блока или помещения.
- Поддержание стабильной температуры в небольших камерах, боксах, телекоммуникационных шкафах.
- Защита силовых преобразователей, частотников и другого теплонагруженного оборудования в промышленных установках.
Комплектация
- Реле контроля температуры Меандр ТР-15.
- Датчик температуры ТД-2.
- Паспорт и руководство по эксплуатации (указания по подключению, настройке и условиям эксплуатации).
Реле контроля температуры Меандр ТР-15 ACDC24В/АС230В -55°С...+125 °С УХЛ4 с датчиком ТД-2 является надежным решением для построения систем автоматического контроля температуры и защиты оборудования в бытовых, коммерческих и промышленных установках.
