Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка 4640016933945

4640016933945 Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
  • Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
  • Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
  • Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
  • Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
  • Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка
Артикул:
4640016933945
  Обзор от AI
Производитель: Меандр (Meandr)
Цена: 2 638,56 р. за 1 шт
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская Сегодня до 18:00
Доставка по Москве и области: 04 мая
Купить:  - +   шт


Начислим 26 бонусов
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Cертификат Меандр
Реле напряжения трехфазные

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                         пн-пт с 9:00 до 18:00
                                     подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 300 руб.
  при заказе от 10 000 руб. - бесплатно

- далее + 40 руб./1 км.
                         пн-пт с 10:00 до 18:00
                                     подробнее ...

Отправка заказов
        в регионы России - подробнее ...

Обмен и возврат товара
            Возможен в течение 220 дней
                                с 10:00 до 17:00
                               в рабочие дни РФ



  • Описание
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
  • Вопрос-ответ
  • Отзывы
  • Где купить

Реле контроля напряжения РКН-3-15-15 220В 4640016933945

Реле контроля напряжения РКН-3-15-15 используется для контроля наличия, «слипания» и порядка чередования фаз в цепях трёхфазного напряжения в сетях с нейтралью, а также для контроля снижения и превышения напряжения ниже и выше установленного порога.

  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения по любой из фаз от 240В до 298В(переключатель, 10 положений)
  • Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Задержка срабатывания от 0.1 до 10с

Обзор от AI *:
* AI может допускать ошибки. Проверяйте важную информацию.

В трехфазных сетях «неприятности» почти всегда одинаковые: где-то просела фаза, где-то перепутали порядок, где-то отгорел ноль или пропал контакт в клемме. И чаще всего это всплывает не на запуске, а в самый неподходящий момент — когда уже крутится мотор или работает щит на объекте. Реле Меандр РКН-3-15-15 как раз из тех устройств, которые тихо стоят в шкафу и не дают этой лотерее случиться.

По месту применения оно хорошо ложится в щиты управления и распределения, где есть трехфазные потребители и важно, чтобы они не работали «как получится». Это и насосные группы, и вентиляция, и компрессорные, и любые приводы с асинхронными двигателями, а также узлы, где питание должно быть корректным для автоматики и контакторов. Особенно полезно на объектах с нестабильной сетью или там, где персонал периодически «докручивает» и перекоммутирует питание.

Ключевые характеристики по делу:

  • трехфазное реле контроля: следит за уровнем напряжения, чередованием и обрывом фаз;
  • исполнение под DIN-рейку — нормально встает в стандартный щит рядом с автоматами и контакторами;
  • питание 220 В AC (как указано для данной версии);
  • выходной контакт/коммутация до 5 А — обычно хватает, чтобы напрямую управлять катушкой контактора или цепью сигнализации;
  • серия РКН-3-15-15, артикул производителя 4640016933945.

По конструкции и в эксплуатации это именно «щитовой рабочий инструмент». DIN-формат экономит место и избавляет от самодеятельности с креплением. В реальной сборке удобно, что реле ставят в цепь управления: оно не тянет на себе силовую нагрузку, а аккуратно разрешает или запрещает включение через контактор. В результате при проблеме в сети не приходится менять мотор или искать, почему «вдруг» греется насос — реле просто не дает запускаться в неправильных условиях, либо снимает разрешение, когда условия ушли.

Что оно контролирует и как это выглядит в работе: устройство постоянно «смотрит» на три фазы. Если пропадает одна из фаз, появляется перекос/провал по напряжению или нарушается порядок чередования, реле реагирует и переключает свой выходной контакт. На практике это означает одно из двух: либо контактор не притянется (двигатель не стартует при неправильных фазах), либо уже работающая установка будет отключена по цепи управления. Контроль чередования фаз — отдельный важный момент: при перепутанных фазах двигатель просто крутится в обратную сторону, а это для насосов и вентиляторов часто заканчивается аварией или «странными» жалобами на производительность.

Почему берут именно такие реле: они решают типовые ошибки монтажа и проблемы сети без усложнения схемы. В щите появляется понятная логика: «есть нормальные фазы — можно включать, нет — стоим». Для обслуживающего персонала это тоже плюс: меньше загадочных отказов и меньше выездов «на перезапуск», потому что причина — не в двигателе и не в автоматики, а в питании.

Рекомендации по применению: ставьте РКН-3-15-15 в цепь управления катушкой контактора, а силовую часть оставляйте на автомате/пускателе. Перед вводом в эксплуатацию обязательно проверьте порядок фаз на вводе — реле поможет поймать ошибку, но лучше сразу привести все к норме. Если сеть на объекте «гуляет», имеет смысл предусмотреть понятную индикацию/сигнализацию от выходного контакта, чтобы оператор видел, что отключение произошло именно по параметрам питания, а не «само по себе».





Технические характеристики

Место установкиDIN-рейка
БрендМеандр
Минимальный порог напряжения165 В
Тип напряженияТрехфазное
Контроль фазДа
Регулировка порогов напряженияДа
Максимальный коммутируемый ток (АС1)8 А
Контакт2 NO/NC
Максимальный порог напряжения295 В
Регулировка времени срабатыванияДа
Модульная ширина1

Код EAN: 4640016933945
Код товара: 4640016933945

Характеристики по классификатору Etim по данным производителя:

Реле контроля напряжения EC001438

Реле контроля напряжения 3ф РКН-3-15-15 УХЛ4 AC 230В/AC 400В 4-х проводная схема включения задержка срабатывания 0.1...10с ток контактов исполнит. реле 8А 2п Меандр A8302-16933945

Тип напряжения управления Переменный ток (AC)
Номин. напряжение питания цепи управления Us AC 50 Гц 230...400 В
Диапазон измеряемого напряжения №1 166...220 В
Диапазон измеряемого напряжения №2 240...295 В
Контроль мин. однофазного напряжения Да
Контроль мин. трехфазного напряжения Да
Контроль макс. напряжения при постоян. токе Нет
Со съемными клеммами Нет
Контроль мин. напряжения при постоян. токе Нет
Функция гистерезиса для напряжения при постоян. токе Нет
Тип измеряемого напряжения Переменный ток (AC)
Номин. напряжение питания цепи управления Us постоян. тока DC 24 В
Уровень напряжения при срабатывании 166...295 В
Мин. задержка на отключение .1 с
Макс. задержка на отключение 10 с
Количество нормально замкнутых (НЗ, NC, р) контактов 0
Количество нормально разомкнутых (НО, NO, з) контактов 0
Количество переключающих (перекидных) контактов 2
Ширина 18 мм
Высота 93 мм
Глубина 62 мм

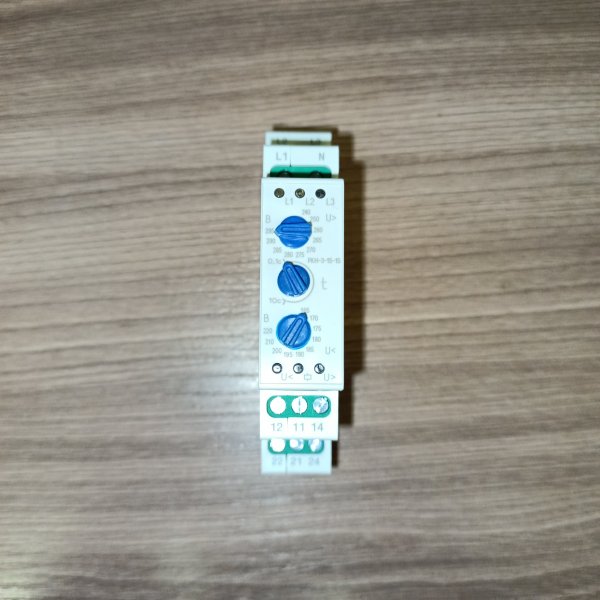

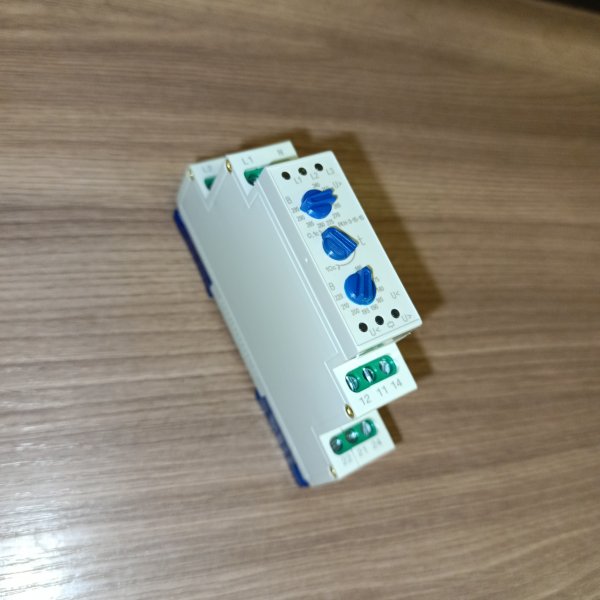

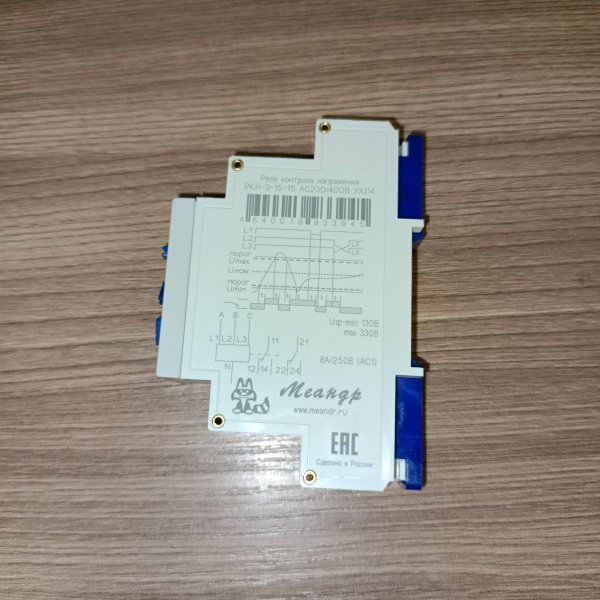

4640016933945 Трехфазное реле контроля напряжения/чередования/обрыва фаз Меандр РКН-3-15-15 5А 220В АС DIN-рейка фото 1
