Навесной электрический шкаф распределительный пластиковый АББ Бейсик на 24 модуля открытой установки

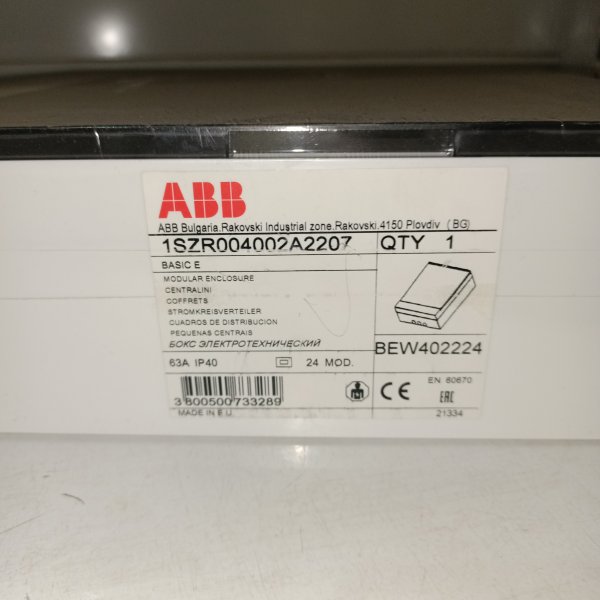

Навесной электрический шкаф распределительный пластиковый АББ Бейсик на 24 модуля открытой установки 1SZR004002A2207
Боксы ABB basic E [Е1600–Е1631] разработаны для применения в квартирах, коттеджах и административных зданиях. Электрические щиты производятся в Европе, а их безопасность подтверждена испытаниями в лабораториях Италии и России (сертификаты CE и EAC). Навесные шкафы доступны для заказа от 2 до 36 модулей. Двери могут быть двух цветов, дымчатый серый и белоснежно-белый.
Экономичные компактные распределительные щиты для открытой проводки ABB серии Basic E используются повсюду, где требуется измерение и распределение электроэнергии. Разнообразие приложений и приборов предоставляет заказчикам ABB несравнимые преимущества.
- Характеристики:
- Огнестойкость покрытия корпуса, держателя контактов: 650/850 °С
- Ширина: 300 мм
- Высота: 335 мм
- Глубина: 102 мм
- Модульная ширина: 24 (2х12)
- Дверь: пластиковая, прозрачная, серая
- Материал корпуса: пластик
- Номинальный ток: 63 А
- Способ монтажа: накладной
- Степень защиты: IP40
- Цвет: белый
| Бренд | ABB |
| Наличие клеммников | Да |
| Материал двери | Прозрачный пластик |
| Материал корпуса | Пластик |
| Количество DIN-реек | 2 |
| Степень защиты IP | 40 |
| Установка | Открытая |
| Общее число модулей | 24 |
Малый распределительный щит/бокс EC000214
Бокс навесной 24М серая дверь Basic E (с клеммами)
Тип изделия: шкаф, щит, щиток, бокс, электрощит, электрощиток
ABB Basic E на 24 модуля — это аккуратный настенный шкаф для тех случаев, когда нужно собрать щит без «колхоза»: чтобы всё было разложено по местам, подписано и доступно для обслуживания. Прозрачная серая дверь удобна в быту и на объекте — видно состояние автоматики, при этом лишний раз внутрь никто не лезет.
Чаще всего такой шкаф ставят в квартире или частном доме под группу автоматов, УЗО/дифавтоматы, реле и прочую модульку, когда хочется закрыть щит дверцей и не превращать коридор в «техпомещение». По формату 2 ряда по 12 модулей он хорошо подходит под стандартную раскладку: отдельные линии на розетки/свет/кухню/санузел, плюс вводная защита и, при необходимости, несколько дополнительных модулей на управление.
Ключевые моменты по комплектации и формату:
- 24 модуля в компоновке 2×12 — удобный размер, когда 12 уже тесно, а на 36 ещё рано.
- Настенный монтаж — ставится на готовую поверхность без штробления под нишу.
- Дверь прозрачная, серого оттенка — визуальный контроль без открытия.
- Версия “с клеммами” — полезно, когда нужно нормально развести N/PE и не докупать мелочёвку отдельно.
- Серия ABB Basic E — типовой «рабочий» щит для бытовых и небольших коммерческих задач.
Из практики: два ряда сильно упрощают жизнь при сборке. В одном ряду удобно держать ввод и “мокрые” зоны (где чаще ставят дифзащиту), во втором — остальные группы. Прозрачная дверь помогает быстро понять, что выбило, и не оставлять щит открытым «на потом» — особенно актуально, если щит стоит на проходе или дома есть дети.
По сути шкаф решает две задачи: организует модульные аппараты в одном месте и закрывает их от случайных касаний, пыли и любопытных рук. Внутри всё строится вокруг DIN-рейки: аппараты защёлкиваются на неё, а питание и распределение делается через клеммы/шины и перемычки уже по проекту.
Почему его берут: адекватный размер под большинство домашних щитов, понятная компоновка 2×12, прозрачная дверь для быстрого контроля и наличие клемм в комплектации — меньше лишних покупок и меньше «соплей» при разводке проводов.
Рекомендации по применению: перед покупкой прикиньте реальное количество модулей с запасом 15–25% — место уйдёт не только на автоматы, но и на УЗО/дифы, реле, ограничители и т.п. Заранее продумайте ввод кабелей и подписи линий: аккуратная маркировка в таком шкафу особенно выручает при поиске неисправностей и последующем обслуживании. Монтаж и подключение — по месту и по схеме, с соблюдением требований электробезопасности.
