Влагозащищенный настенный шкаф ABB Mistral65 18М прозрачная дверь, клеммник 1SLM006501A1203

Хит

1 вопрос

Артикул:

1SLM006502A1203

Обзор от AI

Производитель: ABB (АББ)

Общее число модулей — 18

4 8 1218

Электрощит накладного монтажа с клеммным блоком ABB серии Mistral65 (IP65) на 18 модулей с зеленой прозрачной дверцей

Ключевые характеристики

БрендABB

Установка Открытая

Общее число модулей18

Материал корпусаПластик

Наличие клеммниковДа

Степень защиты IP65

Все характеристики ›

Описание

Электрощит накладного монтажа с клеммным блоком ABB серии Mistral65 (IP65) на 18 модулей с зеленой прозрачной дверцей 1SLM006502A1203

В новой серии MISTRAL65 гармонично сочетаются элегантность и универсальность, эффективность и неповторимый дизайн. Эти боксы со степенью защиты IP 65 дополняют семейство продуктов АББ в сегменте автоматизации, а также в секторе коммерческого и гражданского строительства. В данной разработке инженеры АББ использовали богатейший опыт компании и пожелания монтажников.

Данная серия шкафов была разработана с целью максимально удовлетворить потребности заказчика. С разработкой Mistral65 появилась возможность устанавливать различное оборудование по размерам и функционалу в один корпус с повышенной IP-защитой. Модульное оборудование, аппараты в литом корпусе, светосигнальная аппаратура, системы управления – всё это и многое другое может быть установлено в данной серии.

Дверь открывается на 180°, что делает обслуживание шкафа более удобным.

Шкаф поставляется с двумя типами дверей, зелёная и в цвет корпуса.

Быстрое и безопасное крепление шкафа к стене, благодаря намеченным отверстиям на основании.

Двери могут открываться как в левую так и в правую стороны - благодаря абсолютной симметрии шкафа.

Шкафы поставляются в двух вариантах: с гладкими стенками (GWT 650°) или с преперфорированными отверстиями на верхнем и нижнем фланцах (GWT 750°).

Для упрощения протяжки проводов, были увеличены расстояния под DIN-рейками и сбоку шкафов. Также предусмотрены места крепления стяжками к основанию бокса.

Разработчики предусмотрели возможность установки одного дополнительного модуля (18 мм) на каждый ряд. В любой непредвиденной ситуации Вы сможете быстро и легко расширить систему, избежав при этом кардинальных изменений.

По желанию Вы можете использовать винтовые (до 100А) или самозажимные (до 63А) клеммные блоки. Клеммы нейтрали (N) имеют стандартный синий цвет, а заземления (PE) - зелёный.

Новейшая разработка - ввод для кабельных каналов. Защищенный ввод кабеля. Может располагаться как сверху так и снизу шкафа. На внутренней стенке аксессуара есть преперфорированные насечки для всех сечений кабель-каналов. Объединяет и защищает кабельные линии.

При использовании навесных петель (1SL1927A00), не придется проделывать лишних отверстий внутри шкафа. Так же в комплектацию изделия входят маскировочные пробки для обеспечения класса электроизоляции II.

Что бы исключить несанкционированный доступ к аппаратам, в дверь шкафа можно установить замок (1SL1931A00 в комплект входят 2 ключа).

Шкафы могут соединяться в ряд, сохраняя при этом степень защиты IP65 (при помощи соединительного элемента 1SL1949A00)

Глухие панели и монтажные платы дают возможность устанавливать внутри шкафа светосигнальную и пускорегулирующую аппаратуру.

Новые шкафы Mistral поставляются с обновленными клеммными блоками. Универсальные клеммы N/PE могут быть как самозажимными (до 63 А) так и винтовыми (до 100 А).

Дин-рейки могут устанавливаться на раме в нескольких положениях по глубине, что позволяет без труда устанавливать модульное оборудование и аппараты в литом корпусе в один уровень.

Быстродействующие модульные автоматические выключатели серии S800 с высокой отключающей способностью (до 50 кА) могут устанавливаться в шкафы данной серии.

Самый верхний уровень монтажа Дин-реек позволяет устанавливать стандартное оборудование, к нему относится большинство модульного оборудования используемого на электротехническом рынке.Технические характеристики шкафов АВВ:

серия - Mistral

габариты (ШхВхГ) - 430х250х155 мм

ёмкость (в модулях 18 мм) - 18

тип - настенного монтажа

степень защиты - IP65

Характеристики

Бренд	ABB
Установка	Открытая
Общее число модулей	18
Материал корпуса	Пластик
Наличие клеммников	Да
Степень защиты IP	65
Количество DIN-реек	1
Материал двери	Прозрачный пластик

Классификация ETIM

ETIM

Способ монтажаНакладн. на поверхность

Количество рядов1

Модульная ширина (общ. кол-во модульных расстояний)18

Тип крышки (наружной)Дверь (-ца)

С замкомДа

Материал корпусаПластик

Высота250 мм

Ширина430 мм

Глубина155 мм

Глубина установочная (встраив.)- мм

Внутр. глубина- мм

DIN-рейкаДа

С монтажной платой/панельюНет

ЦветСерый

Номер цвета RAL7035

Степень защиты (IP)IP65

Возможность расширенияДа

EMC-исполнение (электромагнитная совместимость)-

Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.

Фото, видео и документы

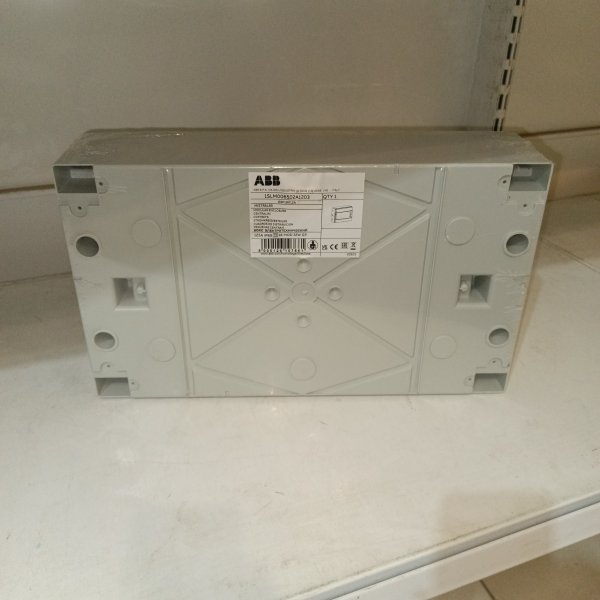

1SLM006502A1203 Влагозащищенный настенный шкаф ABB Mistral65 18М прозрачная дверь, клеммник 1SLM006501A1203 фото 1

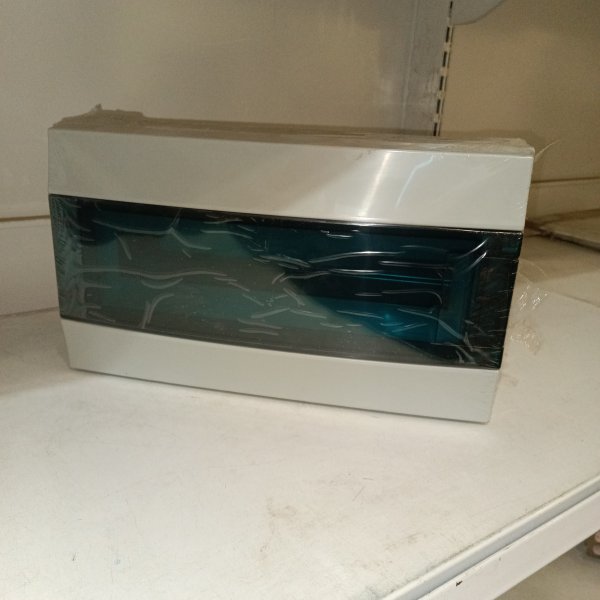

1SLM006502A1203 Влагозащищенный настенный шкаф ABB Mistral65 18М прозрачная дверь, клеммник 1SLM006501A1203 фото 2

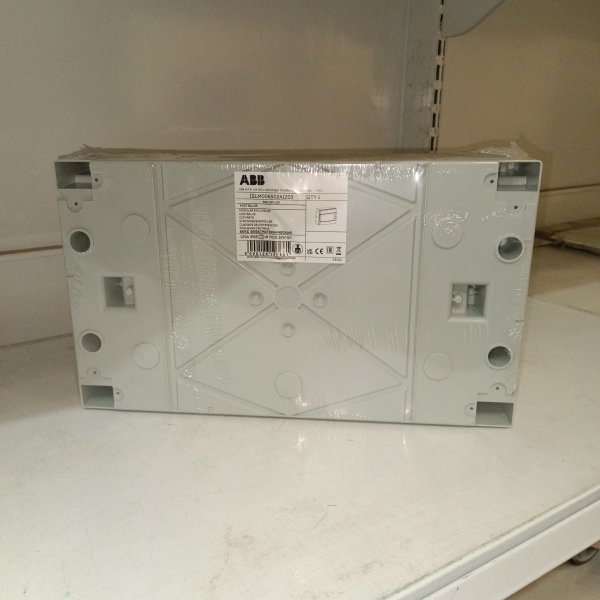

1SLM006502A1203 Влагозащищенный настенный шкаф ABB Mistral65 18М прозрачная дверь, клеммник 1SLM006501A1203 фото 3

Вы можете добавить фотографии 1SLM006502A1203 ABB
Бонусы начисляются авторизованным пользователям.
Обратите внимание - все поля являются обязательными для заполнения.
	Ваше имя:
	Файл:
	Комментарий:

Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

Вопрос-ответ

Владимир, 19.09.2023 12:11

Здравствуйте!
Подскажите, пожалуйста, является ли съемным/извлекаемым пластрон (основной центральный модуль с прорезью под устройства, вокруг него уплотнитель) в данной модели?
Спасибо!

Shop220:

Добрый день, Владимир.
Пластрон является единым целым с передней панелью шкафа.
Элементы составляющих щита Вы можете посмотреть в "Техническое описание пластиковых влагозащищенных боксов ABB серии Mistral65 (настенные)" в закладке "Документация" на странице сайта товара.
