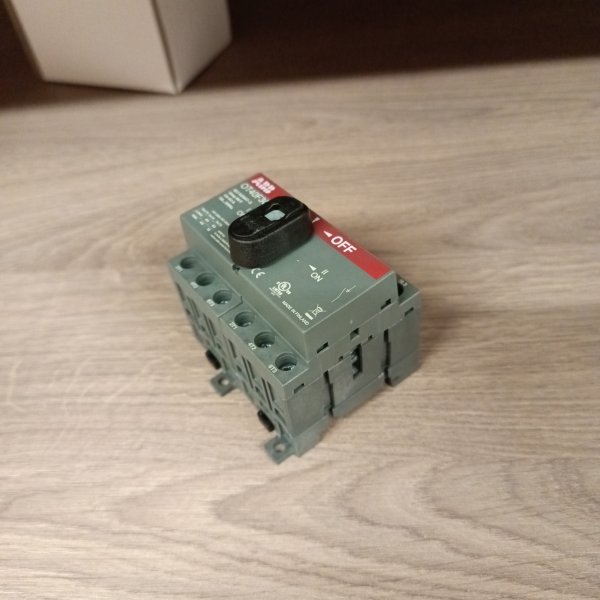

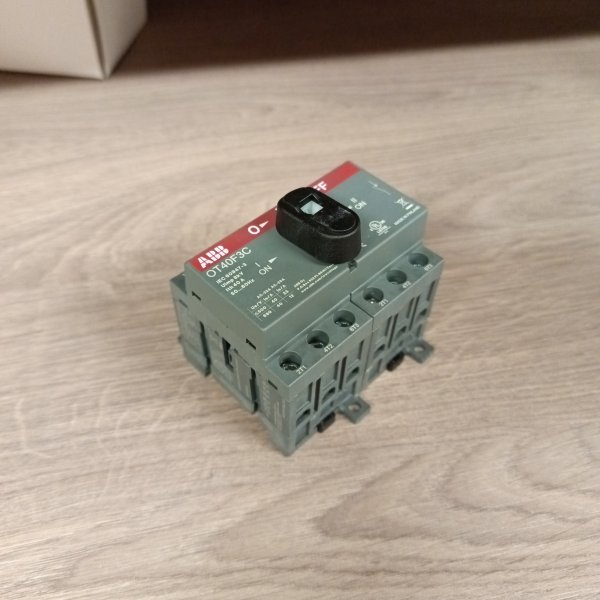

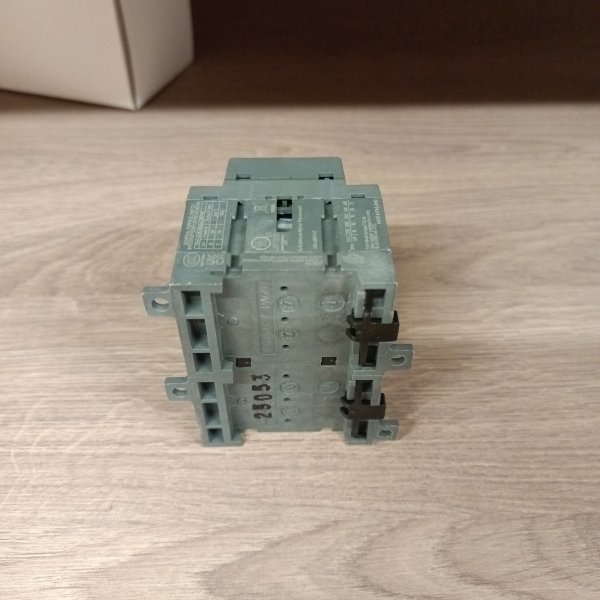

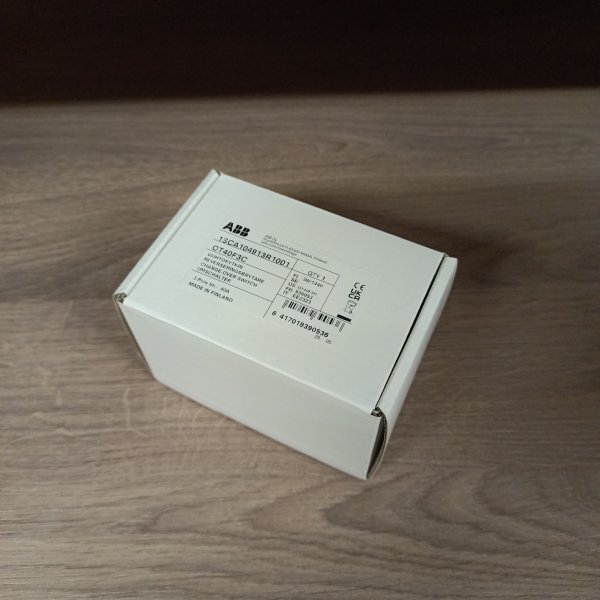

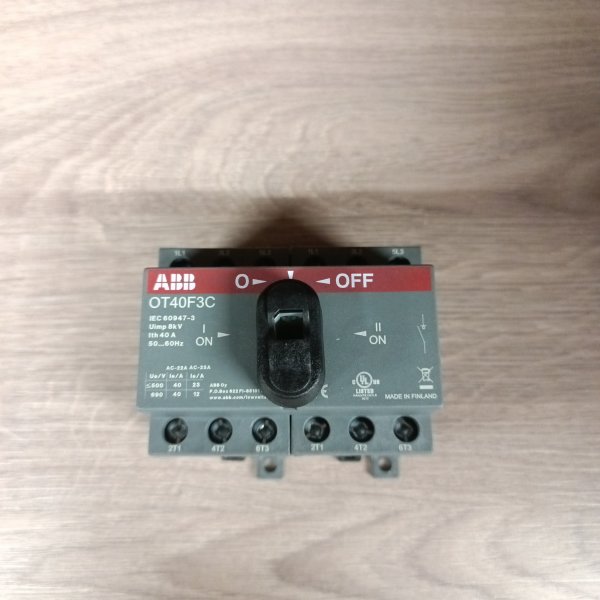

Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой) (выключатель нагрузки) 1SCA104913R1001

1SCA104913R1001 Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой) (выключатель нагрузки)
  • Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой) (выключатель нагрузки)
Артикул:
1SCA104913R1001
  Обзор от AI
Производитель: ABB (АББ)
Цена: 6 314,00 р. за 1 шт
* цена указана с учетом НДС.

В наличии:

* на Центральном складе.

Самовывоз из ПВЗ:
м. Новохохловская Сегодня до 20:00
Доставка по Москве и области: 13 апреля
Купить:  - +   шт

В упаковке 1 шт
  5/5 (всего: 1)

Начислим 63 бонуса
За каждую единицу этого товара при покупке.
Каждому авторизованному пользователю.
1 бонус = 1 рубль при следующем заказе.
Cертификат ABB
Рубильники реверсивные ABB серии OT...F3C/F4C (от 16A до 125A)

Самовывоз в Москве:

ул. Новохохловская, д.91, стр.10
                         пн-пт с 8:00 до 20:00
                         сб-вс с 8:00 до 18:00
                                     подробнее ...

Доставка по Москве и МО:

- в пределах МКАД + 10 км. - 300 руб.
  при заказе от 10 000 руб. - бесплатно

- далее + 40 руб./1 км.
                         пн-пт с 9:00 до 18:00
                                     подробнее ...

Отправка заказов
        в регионы России - подробнее ...

Обмен и возврат товара
            Возможен в течение 220 дней
                                с 10:00 до 17:00
                               в рабочие дни РФ
  • Описание
  • Характеристики
  • Фото
  • Добавить фото
  • Документация
  • Вопрос-ответ (5)
  • Отзывы (1)
  • Где купить

Реверсивный (перекидной) трехполюсный выключатель нагрузки ABB серии OT40F3С на 40 Ампер. 1SCA104913R1001

Назначение выключателей нагрузки или рубильников ОТ: контролируемое распределение электрического тока начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (используются как локальные выключатели безопасности, аварийные рубильники, секционные выключатели для различной ширины силовых шин и межфазного расстояния).

Виды рубильников:
  • перекидной рубильник (два определенных положения переключения)
  • реверсивный рубильник с поворотным переключателем (используют в жилых и производственных помещениях)

    Рубильники серии OT40F3С изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.

    Модульные рубильники фирмы ABB серии OT40F3С на 40A имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.

    Характеристики рубильника АББ
  • Количество полюсов - 3
  • Номинальный ток - 40А
  • Сечение кабеля - 0,75-10 мм2
  • Установка на монтажной плате или на DIN-рейке
  • Дополнительно - поворотный переключатель (ручка управления) заказывается отдельно
    • Обзор от AI *:
    * AI может допускать ошибки. Проверяйте важную информацию.

    Реверсивный рубильник ABB OT40F3C — это тот самый «железный» переключатель, когда нужно руками и без сюрпризов перекинуть питание с одного ввода на другой или поменять направление питания в схеме. В работе ощущается как нормальная силовая арматура: четкие положения, понятная логика, без лишней электроники.

    Чаще всего его ставят в небольших щитах, где есть два источника питания (например, сеть и генератор) и нужно быстро выбрать активный ввод. Встречается и в технологических шкафах: для переключения линий, секций, групп нагрузок, когда важна наглядность и простота — повернул ручку и сразу видно, что включено. Удобен там, где места немного: можно посадить на DIN-рейку, а можно на монтажную плату.

    Ключевые характеристики:

    • Номинальный ток: до 40 A — для типовых щитовых задач без «тяжелой артиллерии».
    • 3 полюса — переключение трех фаз одновременно, без разрыва логики между ними.
    • Исполнение: реверсивный рубильник (выключатель нагрузки) — рассчитан на коммутацию под нагрузкой в пределах своего номинала.
    • Монтаж: DIN-рейка или плата — выбираете по компоновке шкафа.
    • Комплект: с ручкой — не нужно подбирать орган управления отдельно.
    • Артикул производителя: 1SCA104913R1001.

    По конструкции это вещь практичная. Нормально становится в щит, где «каждый модуль на счету»: крепление под DIN-рейку выручает при стандартной сборке, а посадка на плату — когда делаете компоновку под конкретный шкаф или нужно увести элементы вглубь. Ручное управление здесь не «для красоты»: в реальных объектах это часто самый надежный и понятный способ переключения — особенно когда нужно, чтобы дежурный персонал не гадал, что сейчас подключено.

    Как он работает и что дает по защите: рубильник механически переключает цепь между положениями, разрывая и замыкая контакты внутри. Он не заменяет автоматический выключатель и не «лечит» короткое замыкание — его задача именно коммутация: включить/выключить нагрузку и выбрать нужное направление/ввод. Поэтому в нормальной схеме перед ним ставят защиту по току (автомат/предохранители), а рубильником уже управляют режимом питания. За счет одновременной коммутации трех полюсов уменьшается риск «потерять фазу» при ручных манипуляциях и получить перекос по нагрузке там, где он критичен.

    Почему его берут в щиты: когда нужен простой и понятный реверс/переключение без контакторов и логики; когда важно, чтобы положение было очевидным с первого взгляда; когда монтаж должен быть быстрым и аккуратным — поставил на DIN-рейку, развел силовые проводники и получил рабочий узел, который легко обслуживать. ABB OT-серия в таких задачах ценится именно за предсказуемость в эксплуатации: без «капризов» в механике и с нормальной повторяемостью по сборке.

    Рекомендации по применению: подбирайте рубильник по реальному току нагрузки с запасом и учитывайте характер нагрузки (нагреватели и ТЭНы — одно, электродвигатели — другое). Обязательно ставьте перед рубильником корректную защиту от КЗ и перегрузки — рубильник отвечает за переключение, а не за отключение аварийных токов. При монтаже на DIN-рейку заранее продумайте подвод кабеля и радиусы изгиба, чтобы не тянуть жилы «внатяг» к клеммам. После сборки полезно сделать простую проверку: несколько циклов переключения без нагрузки и под рабочей нагрузкой — чтобы убедиться, что механика ходит свободно, а выбранные положения соответствуют логике схемы.



    Реверсивный рубильник OT40F3C до 40А 3х-полюсный для установки на DIN- рейку или монтажную плату (с резерв. ручкой)




    Технические характеристики

    БрендABB
    Номинальный ток40 A
    Количество полюсов3
    РеверсивныйДа
    Ручка в комплектеДа
    Положение ручкиСпереди

    Вес: 250 г.
    Размеры: 70x68x68 мм.
    Код EAN: 06417019390536, 6417019390536
    Код товара: 1SCA104913R1001

    Характеристики по классификатору Etim по данным производителя:

    Выключатель-разъединитель нагрузки EC000216

    Рубильник реверсивный OT40F3C 40А (23А AC23) ABB 1SCA104913R1001

    Пригоден в качестве сервисного выключателя Да
    Моторный привод опционально Нет
    Компактная версия выключателя-разъединителя Да
    Пригоден в качестве главного выключателя Да
    Пригоден в качестве предохранительного выключателя Нет
    Пригоден в качестве устройства аварийной остановки Нет
    Макс. допустимое раб. напряжение Ue AC 750 В
    Номин. продолжительный ток Iu 40 А
    Номинальная мощность в рабочем режиме при AC-23, 400 В 11 кВт
    Условный номин. ток короткого замыкания Iq - кА
    Количество полюсов 3
    Количество вспомогат. нормально замкнутых (НЗ) контактов 0
    Количество вспомогат. нормально разомкнутых (НО) контактов 0
    Количество вспомогат. переключающих контактов 0
    Моторный привод встроенный Нет
    Расцепитель напряжения опционально Нет
    Конструкция прибора Встроенное устройство втычного исполнения
    Подходит для напольного монтажа -
    Подходит для фронтал. монтажа через 4 отверстия Да
    Подходит для фронтал. монтажа в центре Нет
    Подходит для установки в распределит. щит Да
    Подходит для промежуточного монтажа -
    Тип элемента управления Нет (без)
    С блокировкой/запираемый (-ая) Да
    Тип подключения силовой электрич. цепи Винтовое соединение
    Степень защиты (IP), передняя сторона IP20
    Цвет управляющего элемента Черный


    Дополнительные характеристики

    Тип устройства: рубильник, выключатель нагрузки, выключатель разъединитель
    Тип установки: модульный, на дин-рейку, на DIN-рейку


    1SCA104913R1001 Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой) (выключатель нагрузки) фото 1

    1SCA104913R1001 Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой) (выключатель нагрузки) фото 2







    Вы можете добавить фотографии 1SCA104913R1001 ABB
    Бонусы начисляются авторизованным пользователям.
    Обратите внимание - все поля являются обязательными для заполнения.
    Ваше имя:
    Файл:
    Комментарий:
    Отправляя данные, вы соглашаетесь с политикой конфиденциальности.


    Страницы:
    1
    1. Антон, 29.06.2019 09:36
    Возможно использование его в однофазной схеме электропитания как 2-х полюсный 1Р + N

    Добрый день, Антон.
    Да. Использование этого рубильника в однофазной цепи возможно.
    У Вас будет не задействована одна или две группы контактов.
    2. Юрий Николаевич, 21.12.2020 17:10
    Добрый день,
    где можно посмотреть схему коммутации "Реверсивный рубильник OT40F3C до 40A 3х полюсный для установки на DIN-рейку или плату (c ручкой)"
    зачем нужна дополнительная ручка управления и переходники? и как они выглядят?

    Добрый день, Юрий Николаевич.
    Дополнительная ручка и переходник необходимы при вынесе управления на дверь шкафа.
    Схема подключения выложена на странице товара.
    3. Егор, 26.08.2021 17:38
    Какие дополнительные контакты можно к нему приобрести?

    Добрый день, Егор.
    Варианты представлены на странице сайта рубильника в разделе "Дополнительное оборудование".
    4. Евгений, 02.09.2022 09:19
    Добрый день.
    Подскажите пожалуйста, имеет ли данный рубильник дугогасящие приспособления?
    Допустимо ли выключение/включение под нагрузкой до 40А?
    Или 40А-это предельный ток коммутации?

    Добрый день, Евгений.
    Эти рубильники могут коммутировать ток 40А при подключенной нагрузки категории АС-21А и АС-22А.
    5. Александр Уткин, 03.07.2025 09:15
    Добрый день! Серия рубильников на 40А маленькая (в шкафу сморится так себе - щели), на 63 большая ( не все шкафы закроются с этой ручкой). Есть какое то решение для 40А рубильника, чтоб это не выглядело в шкафу как прибор не из этого мира?

    Добрый день, Александр.
    Другие варианты, представленные у нас на сайте - КЭАЗ с артикулом 332080, EKF с артикулом tb-s-40-3p-rev.
    Страницы:
    1


    Вы можете задать технический вопрос по 1SCA104913R1001 ABB
    Обратите внимание - все поля являются обязательными для заполнения.
    Ваше имя:
    Ваш телефон:
    (не публикуется)
    +7
    Ваш email:
    (не публикуется)
    Ваш Вопрос:
    Отправляя данные, вы соглашаетесь с политикой конфиденциальности.


    Страницы:
    1
    1.
    Константин, 29.06.2025 17:05
    все отлично, качественная вещь. Я еще приобрел Дополнительный силовой полюс ABB OTPS40FPN2 (монтаж справа)
    Страницы:
    1


    Вы можете оставить свой отзыв по 1SCA104913R1001 ABB
