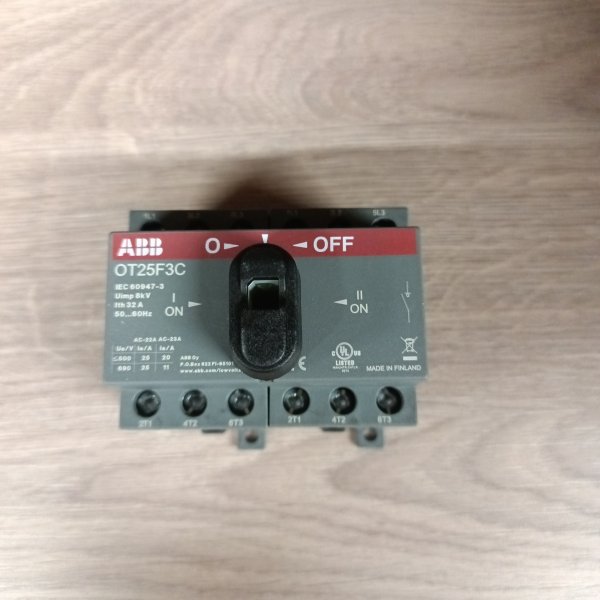

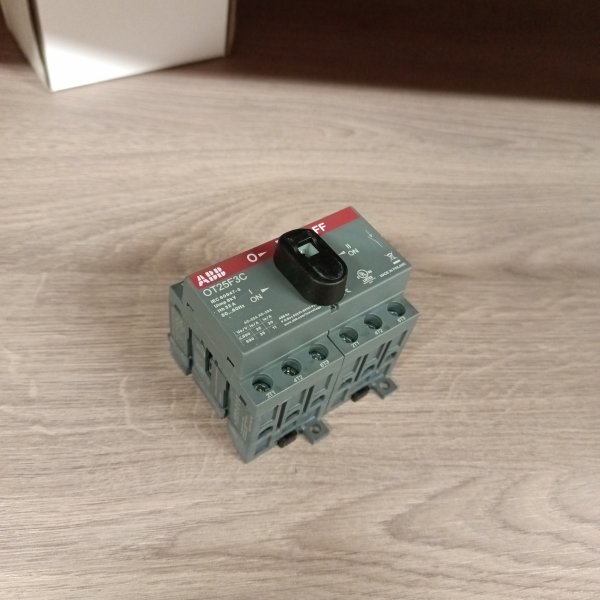

Реверсивный (перекидной) трехполюсный выключатель нагрузки ABB серии OT25F3С на 25 Ампер.
Реверсивный (перекидной) трехполюсный выключатель нагрузки ABB серии OT25F3С на 25 Ампер. 1SCA104863R1001
Назначение выключателей нагрузки или рубильников ОТ: контролируемое распределение электрического тока начиная от центров дистанционного управления до распределительных щитов и рубильников на станочном оборудовании (используются как локальные выключатели безопасности, аварийные рубильники, секционные выключатели для различной ширины силовых шин и межфазного расстояния).
Виды рубильников:Рубильники серии OT25F3С изготавливаются в полном соответствии с мировыми нормами и стандартами Европы и предназначены для использования как в зданиях производственного, так и гражданского типа.
Модульные рубильники фирмы ABB серии OT25F3С на 25A имеют высокий показатель стойкости к коротким замыканиям. А благодаря применению самых современных приборов и технологий установка оборудования происходит в разы быстрее чем раньше.
Характеристики рубильника АББ| Бренд | ABB |
| Номинальный ток | 25 A |
| Количество полюсов | 3 |
| Реверсивный | Да |
| Ручка в комплекте | Да |
| Положение ручки | Спереди |
Выключатель-разъединитель нагрузки EC000216
Manual change-over switch, I-O-II -operation, open transition
Реверсивный рубильник OT25F3С до 25А 3х-полюсный для установки на DIN-рейку или монтажную плату (с резерв. ручкой)
Тип установки: модульный, на дин-рейку, на DIN-рейку
Реверсивный рубильник ABB OT25F3C — это тот самый “ручной” переключатель, который ставят, когда нужно без лишней электроники надежно перекидывать питание между двумя вводами. В работе он понятный: четкие положения, предсказуемая механика и нормальная коммутация под нагрузкой в пределах своего номинала.
Чаще всего его берут в небольшие и средние щиты, где есть два источника питания: ввод и генератор, две линии, рабочий и резервный ввод. Подходит для распределительных шкафов, щитов автоматики и вспомогательных цепей, где важно не перепутать направления и физически исключить “одновременное” включение двух источников. Также используется как выключатель нагрузки на участке, где нужно быстро и явно обесточить линию для обслуживания.
Ключевые характеристики:
- тип: реверсивный рубильник (переключатель нагрузки);
- номинальный ток: до 25 А;
- 3 полюса — удобно для трехфазных цепей;

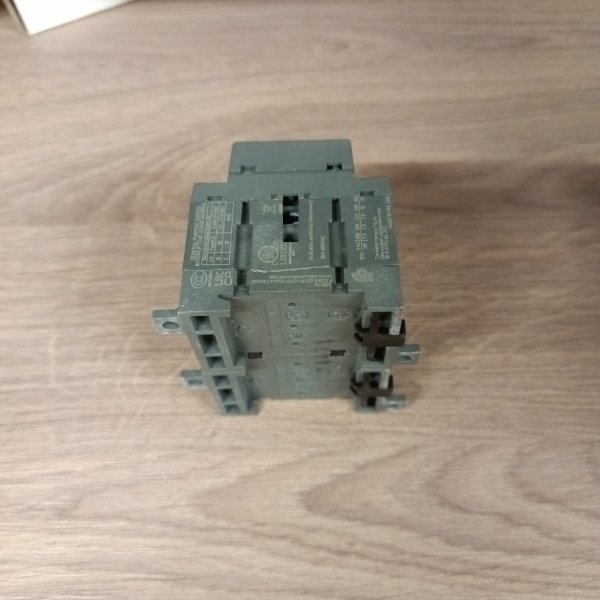

- монтаж: на DIN-рейку или на плату;
- исполнение: с ручкой;

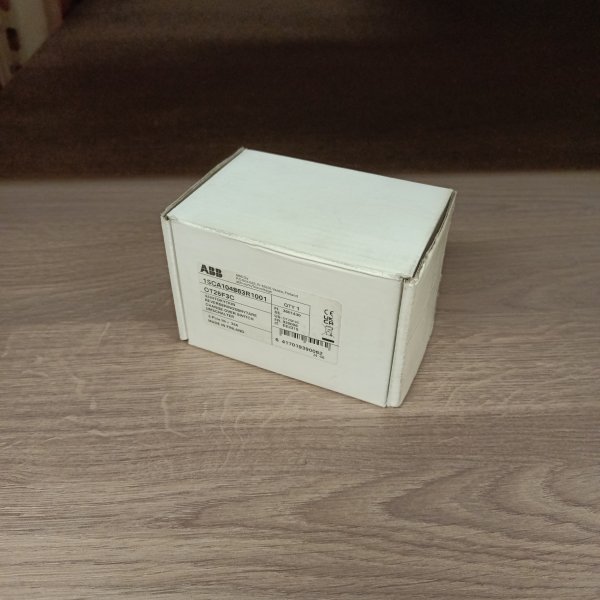

- артикул производителя: 1SCA104863R1001.
По практике ценят именно универсальность по установке: можно посадить в стандартный щит на DIN-рейку, а если компоновка плотная — закрепить на монтажной плате. Ручка дает простое и наглядное управление: видно, в каком положении стоит переключатель, и можно быстро перевести питание без “танцев” с автоматами и перемычками.
Как он работает в щите: внутри механически переключает цепь между двумя направлениями питания (ввод 1 / ввод 2) с разрывом, чтобы не получить параллель двух источников. Это не автомат ввода резерва и не защита от КЗ — рубильник именно коммутирует нагрузку и дает понятное ручное управление. Защиту по току (автомат/предохранители) обычно ставят отдельно, по проекту.
Почему берут: когда нужна простая, “железная” логика переключения без зависимости от контроллеров и катушек; когда важно ручное обслуживание и понятная индикация положения; когда в щите требуется аккуратное решение под трехфазную линию до 25 А.
Рекомендации по применению: подбирайте защиту и сечение проводников под свою нагрузку и условия щита, а сам рубильник ставьте так, чтобы к ручке был свободный доступ (особенно в вводных секциях и при работе с генератором). Если переключаете ввод/генератор — заранее продумайте блокировку ошибочных действий и порядок включения, чтобы не гонять нагрузку “на рывках”.
