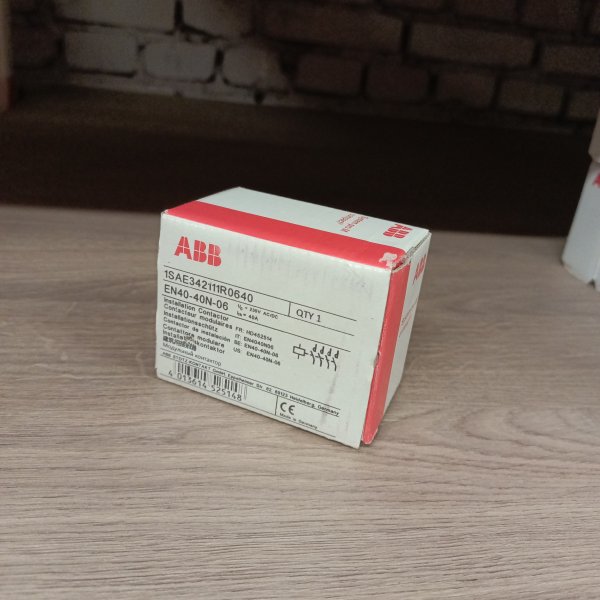

Трехмодульный магнитный пускатель с возможностью ручного управления EN40-40N-06, 40А, 230В, AC/DC, 4 нормально открытых контакта
Трехмодульный магнитный пускатель с возможностью ручного управления EN40-40N-06, 40А, 230В, AC/DC, 4 нормально открытых контакта 1SAE342111R0640
Контакторы EN..N разработаны для коммутаций цепей освещения, управления системами отопления, электодвигателями и насосным оборудованием. Бесшумная работа катушки управления и отсутствие постороннего звука при эксплуатации являются отличительными особенностями нового поколения устройств. За счет применения универсальной катушки питания (АС/DC), которая не издаёт шума и вибраций при эксплуатации, возможности работы в автоматическом и в ручном режимах, а также наличия универсальных аксессуров, модульные контакторы можно использовать в любых областях применения, где требуется соблюдение тишины, спокойствия и обеспечеие комфорта для людей.
Модульные контакторы АББ имеют множество преимуществ, упрощающих монтаж и обслуживание. Двухцветный механический индикатор обеспечивает четкую идентификацию состояния силовых полюсов. Возможность ручного управления с трехпозиционным переключателем на фронтальной панели. Монтаж аксессуаров не требует применения инструментов.
Модульный контакторы серии EN..N используются для управления однофазными и трехфазными нагрузками с токами 40А и могут управляться как переменным, так и постоянным током. Контакторы предназначены для применения как в жилом сегменте, так и в промышленности.
Контакторы EN..N оснащены встроенной защитой цепи катушки управления. Встроенный варистор защищает катушку от импульсных перенапряжения, вызванных в том числе ударом молнии.
- Контакторы серии EN..N имеют следующие преимущества:
- Бесшумная работа, низкое потребление электроэнергии и встроенная защита от перенапряжений.
- Существует версии контакторов с различными комбинациями главных контактов, а также ряд аксессуаров.
- Характеристики:
- Напряжение катушки: 230В
- Номинальный ток: 40А
- Тип контактов: 4HO
- Степень защиты: IP20
- Количество модулей DIN: 3
| Бренд | ABB |
| Номинальный ток (АС-1/AC-7a) | 40 A |
| Количество полюсов | 4 |
| Количество НO полюсов | 4 |
| Напряжение цепи управления | 220-240В |
| Ток цепи управления | переменный/постоянный |
| Ручное управление | Да |
Модульный контактор для распределительного щита EC001653
Контактор EN40-40N-06 модульный с ручным управлением (40А АС-1, 4НО), катушка 230В AC/DC
EN40-40N-06 — модульный контактор ABB на 40 А с ручным управлением. По сути это аккуратный «силовой выключатель на катушке», который можно и автоматикой щелкать, и руками принудительно перевести в нужное положение, когда нужно быстро проверить схему или временно включить нагрузку.
Где применяется
Такой контактор обычно ставят в щитах для управления группами освещения, вентиляцией, насосами, электроподогревом и другой нагрузкой, которую удобнее включать по сигналу (реле времени, термостат, контроллер, «умный дом»), но при этом хочется оставить возможность ручного вмешательства. Формат модульного аппарата хорошо подходит для квартирных/коттеджных щитов и небольших коммерческих объектов, где важна аккуратная компоновка на DIN-рейке.
Ключевые характеристики
- Номинальный ток: 40 А (категория AC-1).
- Контакты: 4 нормально открытых (4НО) — удобно коммутировать несколько линий или 3 фазы + нейтраль.
- Катушка управления: 230 В AC/DC — работает как от переменного, так и от постоянного напряжения этого номинала.
- Исполнение: модульное, ширина 3 модуля.
- Ручное управление: есть, для принудительного включения/отключения.
Конструктивные и практические моменты
Ручной режим — это не «игрушка», а реальная экономия времени при пусконаладке: можно проверить цепи, понять, что нагрузка жива, и быстро локализовать проблему в управляющем сигнале. Катушка 230 В AC/DC упрощает жизнь, когда управление приходит от разных источников: не нужно подбирать отдельную катушку под AC или DC в рамках этого номинала. Четыре NO-контакта дают гибкость — можно коммутировать несколько независимых веток без дополнительных аппаратов.
Что защищает / как работает
Контактор сам по себе не «защита» от КЗ и перегрузки: его задача — надежно включать и отключать цепь по команде. Когда на катушку подается 230 В, сердечник втягивается, силовые контакты замыкаются. Сняли напряжение с катушки — контактор отпускает, контакты размыкаются. Защиту линии (автомат, предохранитель, тепловое реле — по ситуации) подбирают отдельно.
Почему берут
Берут за понятную компоновку в щите, нормальный запас по току в AC-1 и удобство ручного режима без «колхоза» с временными перемычками. Плюс 4НО часто закрывают задачу «одним аппаратом» там, где иначе пришлось бы ставить два.
Рекомендации по применению
Перед выбором проверьте, что нагрузка действительно укладывается в AC-1 (в основном резистивная). Для двигателей и других «тяжелых» потребителей ориентируются на соответствующую категорию применения и токи пуска — тут уже может потребоваться другой контактор или схема. Катушку 230 В подключайте через корректный управляющий аппарат (реле, контроллер), а силовую часть обязательно защищайте автоматом по кабелю и характеру нагрузки.
Добрый день, Александр.
Катушка реле потребляет при втягивание и удержание 4,5ВА АС и 5 Вт DC.
Из этих данных вы можете определить ( с учетом вида напряжения) подойдет реле к Вашему устройству или нет.
