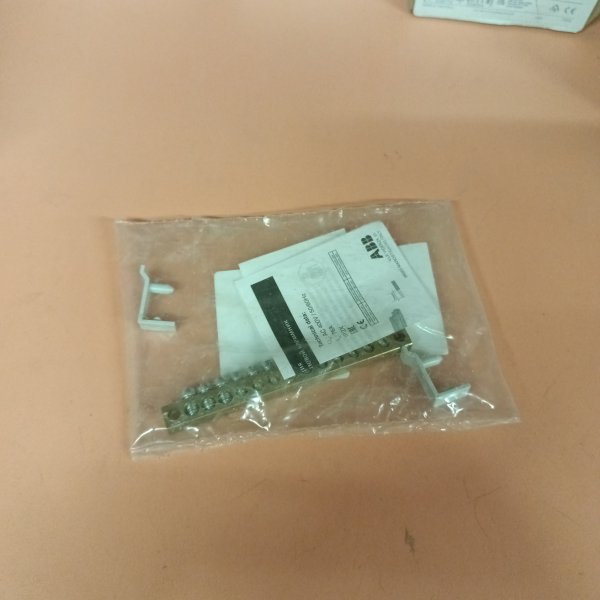

Шина N+PE ABB с 10х16мм2 диаметр 4,5мм и 3х25мм2 диаметр 5,6мм (LUC 12 532) 12532

В распределительном щите мелочи решают многое: как удобно разложены проводники, насколько быстро находится «ноль» и «земля», и нет ли в итоге каши из перемычек. Шина N+PE ABB LUC 12 532 как раз про порядок и аккуратный монтаж, когда нужно развести нейтраль и защитное заземление без самодеятельных скруток.

Чаще всего такую шину ставят в квартирных и этажных щитах, небольших коммерческих щитках, на вводе в частный дом — везде, где есть группы автоматов и УЗО/дифавтоматы и нужно корректно собрать N и PE. Удобна и при переделках: когда щит уже «живой», а хочется привести разводку к нормальному виду и облегчить обслуживание.

Ключевые параметры по маркировке:

• исполнение: N+PE (общая сборка для нейтрали и защитного проводника);
• клеммы под проводники: 10 отверстий на 16 мм2 (диаметр 4,5 мм) и 3 отверстия на 25 мм2 (диаметр 5,6 мм);
• модель/обозначение: LUC 12 532;
• артикул ABB: 12532.

Практический смысл такой комбинации клемм простой: «мелкие» линии (группы освещения, розетки, отдельные потребители) удобно сажать в 16 мм2, а более толстые проводники — в 25 мм2, например, под вводные соединения или перемычки, где сечение больше. В результате и провод не «болтается» в слишком большом отверстии, и не приходится городить переходники там, где они не нужны.

По работе всё прозрачно: шина собирает одноименные проводники на общий проводящий элемент. На N сводятся нейтрали линий, на PE — защитные проводники. Дальше уже щит работает так, как и должен: нейтраль — рабочая, «земля» — защитная. Это снижает риск случайных ошибок при обслуживании и помогает держать соединения под контролем.

Почему берут такую шину: экономит место и время в щите, разводка получается читаемой, проще подписывать и проверять линии, а подключение проводников разного сечения не превращается в компромисс. Плюс меньше лишних перемычек — меньше точек, где со временем могут появиться проблемы из-за плохого контакта.

Рекомендации по применению: перед монтажом продумайте, где будет N, а где PE, и не смешивайте их между собой вне нужных точек схемы. Подбирайте наконечники/обжим под реальное сечение, затягивайте клеммы с нормальным инструментом и после первой протяжки щита имеет смысл сделать контрольную проверку затяжки. Если в щите стоят УЗО/дифавтоматы, не забывайте: нейтрали групп должны идти «своей дорогой» согласно схеме, иначе начнутся ложные срабатывания.
