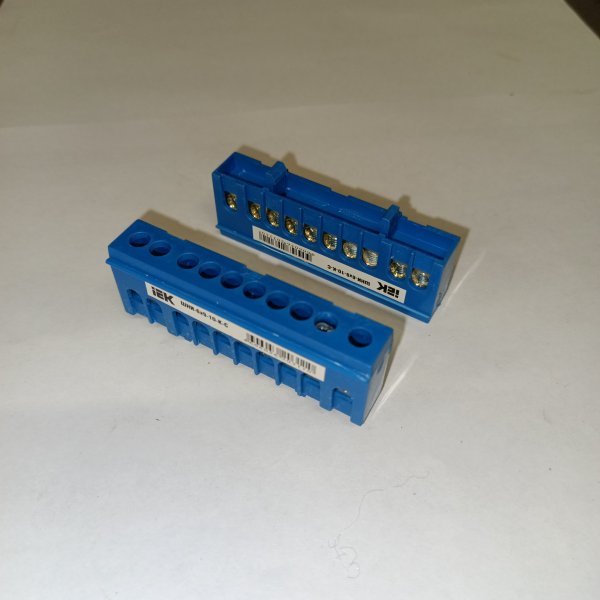

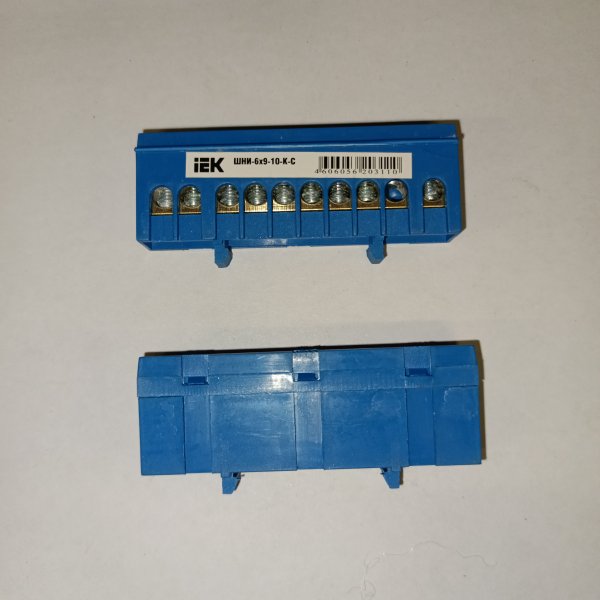

Шина N нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С ИЭК
Шина N нулевая в корпусном изоляторе на DIN-рейку ШНИ-6х9-10-К-С ИЭК YNN10-69-10KD-K07
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
- Сечение шины: 6х9
- Номин ток In: 100 А
- Материал: Латунь
- Тип поверхности: Необработанная
- Количество кабельных выводов: 10
- Типоисполнение: Корпусный изолятор на DIN- рейку
- Цвет изолятора: Синий
- Винты крепления: М4
- Номин напряжение: 400 В
- Макс поперечное сечение проводника: 10 мм2
- Температура эксплуатации: -40...+50 °C
- Ширина: 75 мм
- Высота: 31 мм
- Глубина: 13,5 мм
- Тип монтажа: На DIN рейку
- Количество шин: 1
- Назначение шины: N-ноль
| Бренд | IEK |
| Номинальный ток | 100 А |
| Изоляция | Да |
| Цвет | Синий |
| Количество подключений | 10 |
| Сечение подключаемого провода мм2 | 10 мм2 |
| Крепление | DIN-рейка |
| Длина шины мм | 75 мм |
Шина сборная нулевая (полосовая) EC000485
Шина нулевая в корп. изол. на DIN-рейку ШНИ-6х9-10-К-С IEK YNN10-69-10KD-K07
Нулевая шина в щите — мелочь, о которой вспоминают, когда начинается «паук» из проводов и пропадает порядок. IEK ШНИ-6х9-10-К-С как раз про аккуратную сборку: нормальная изоляция, крепление на DIN-рейку и понятная логика подключения без лишних перемычек.
Ставят такие шины в квартирных и этажных щитах, небольших распределительных шкафах, в щитках для частного дома — везде, где нужно собрать все рабочие нули (N) в одну точку и держать это хозяйство под контролем. Удобно, когда несколько линий, УЗО/дифавтоматы и хочется, чтобы каждая группа была подключена чисто и предсказуемо.
Ключевые характеристики
- Тип: шина N (ноль), изолированная.
- Монтаж: на DIN-рейку.
- Сечение шины: 10x10 мм2.
- Модель: ШНИ-6х9-10-К-С.
- Артикул производителя: YNN10-69-10KD-K07.
- Бренд: IEK.
Практика и конструкция — что это дает в работе
Изоляция здесь решает сразу две задачи: меньше шансов случайно задеть токоведущую часть при обслуживании щита и проще выдерживать аккуратные расстояния в тесном корпусе. Крепление на DIN-рейку — тоже не «для галочки»: шина становится на свое место быстро, держится ровно, а проводники подходят к ней без лишних изгибов и натяга. В результате в щите проще навести порядок и потом не тратить время на поиск нужного нуля среди скруток и перемычек.
Что делает и как работает
Шина собирает в одну общую точку проводники N от линий и отходящих групп. По сути это распределительный узел для нулевых проводников: каждый провод заводится в свой зажим, контакт получается повторяемым, а соединение — обслуживаемым. При нормальной затяжке клемм и правильно подобранных наконечниках контакт держится стабильно и не «гуляет» от вибраций и температурных циклов.
Почему берут
Берут, когда нужен понятный и аккуратный нулевой блок без самодельных решений. Удобна тем, что помогает собрать щит «как у людей»: разнести группы, подписать линии и быть уверенным, что при диагностике или доработке не придется разбирать половину проводки.
Рекомендации по применению
Перед монтажом продумайте схему: если в щите несколько УЗО/дифлиний, нули обычно разводят по отдельным шинам, чтобы не ловить ложные срабатывания. Проводники лучше заводить с опрессованными наконечниками подходящего размера и обязательно протягивать клеммы с разумным усилием (без «срыва»), а после пары недель эксплуатации щита полезно сделать контрольную протяжку — это обычная практика для клеммных соединений.
