Шина PE заземления в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-З ИЭК
Шина PE заземления в корпусном изоляторе на DIN-рейку ШНИ-6х9-14-К-З ИЭК YNN10-69-14KD-K06
Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя: - температура окружающей среды от –40 до +50 С; - среднее значение относительной влажности не более 90%.
- Сечение шины: 6х9
- Номин ток In: 100 А
- Материал: Латунь
- Тип поверхности: Необработанная
- Количество кабельных выводов: 14
- Типоисполнение: Корпусный изолятор на DIN- рейку
- Цвет изолятора: Зеленый
- Винты крепления: М4
- Номин напряжение: 400 В
- Макс поперечное сечение проводника: 10 мм2
- Температура эксплуатации: -40...+50 °C
- Ширина: 101 мм
- Высота: 31 мм
- Глубина: 13,5 мм
- Тип монтажа: На DIN рейку
- Количество шин: 1
- Назначение шины: PE-земля
| Бренд | IEK |
| Номинальный ток | 100 А |
| Изоляция | Да |
| Цвет | Зеленый |
| Количество подключений | 14 |
| Сечение подключаемого провода мм2 | 10 мм2 |
| Крепление | DIN-рейка |
| Длина шины мм | 101 мм |
Шина сборная нулевая (полосовая) EC000485

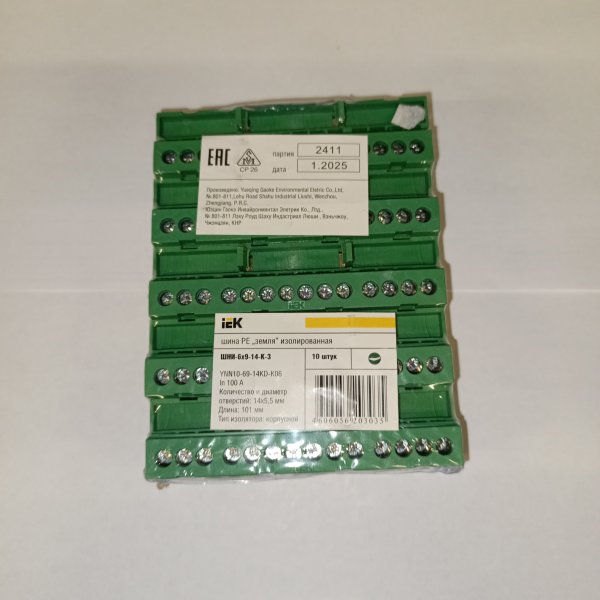

Шина PE "земля" в корп. изоляции на DIN-рейку ШНИ-6х9-14-К-З IEK YNN10-69-14KD-K06
Когда в щите нужно навести порядок с защитным проводником, без нормальной PE-шины начинается вечная история с «скрутил, поджал, где-то отвалилось». Эта изолированная шина IEK как раз из тех вещей, которые ставишь один раз и дальше просто спокойно собираешь щит.
Используют её в квартирных и этажных щитках, в небольших распределительных шкафах, в вводных щитах частного дома — везде, где нужно собрать несколько PE-проводников в одну аккуратную точку и посадить это на DIN-рейку. Особенно выручает, когда много линий: розеточные группы, освещение, отдельные автоматы на технику — все «земли» сходятся в одном месте, без хаоса по корпусу и без самодельных перемычек.
Ключевые характеристики по изделию:
- тип: PE-шина (земля) в изоляции;
- монтаж: на DIN-рейку;
- обозначение модели: ШНИ-6х9-14-К-З;
- размер/исполнение по наименованию: 14х10мм2;
- бренд: IEK;
- артикул производителя: YNN10-69-14KD-K06.
По практической стороне тут важны две вещи: изолированное исполнение и нормальное крепление на DIN. Изоляция помогает держать компоновку аккуратной и снижает шанс случайно зацепить PE-шину инструментом или проводом при обслуживании щита. А установка на DIN-рейку удобна тем, что шину можно расположить там, где она реально нужна — рядом с группой кабелей, не занимая лишнего места и без дополнительных стоек и «колхоза».
Что делает и как работает: шина собирает все защитные проводники (PE) в одну общую точку. Дальше через неё PE распределяется по линиям так, как задумано схемой щита. По сути это общий узел для «земли», который держит контакты в одном месте и упрощает контроль соединений.
Почему берут такие шины: с ними быстрее сборка и проще дальнейшее обслуживание — видно, где какие проводники, легче подтянуть соединения при регламенте, меньше риска случайных ошибок из-за «висящих» соединений. И щит в итоге выглядит и работает как щит, а не как коробка с проводами.
Рекомендации по применению: перед монтажом продумайте, где удобнее подвести все PE-жилы, чтобы они приходили без натяга и с нормальным запасом по длине. После установки и расключения пройдитесь по соединениям с адекватным усилием затяжки (без срыва резьбы) и не мешайте на одну шину то, что по проекту должно быть разделено. Для чистой сборки полезно сразу подписать группы или хотя бы выдержать единый порядок укладки проводов.
