Производитель:
TDM Electric (ТДМ Электрик)

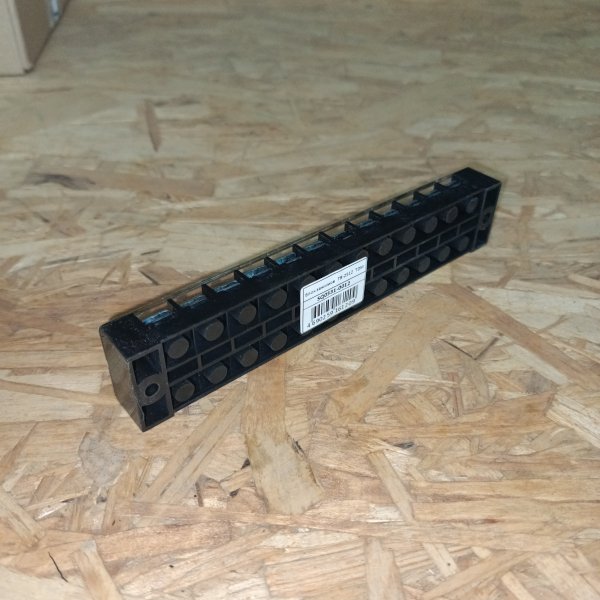

Терминал клеммный ТДМ двенадцать клеммных пар 2,5 мм2, 25 Ампер,
Ключевые характеристики
БрендTDM Electric
Тип зажимаТерминал/блок
Количество зажимов12
Сечение провода, max2.5
Материал корпусаПолимер/термопластик
Описание
Терминал клеммный ТДМ двенадцать клеммных пар 2,5 мм2, 25 Ампер, SQ0531-0012
- Материалы:
- Корпус- ABC пластик
- Материал планки: сталь анодированная
- Винты - анодированная сталь
- Преимущества:
- Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме.

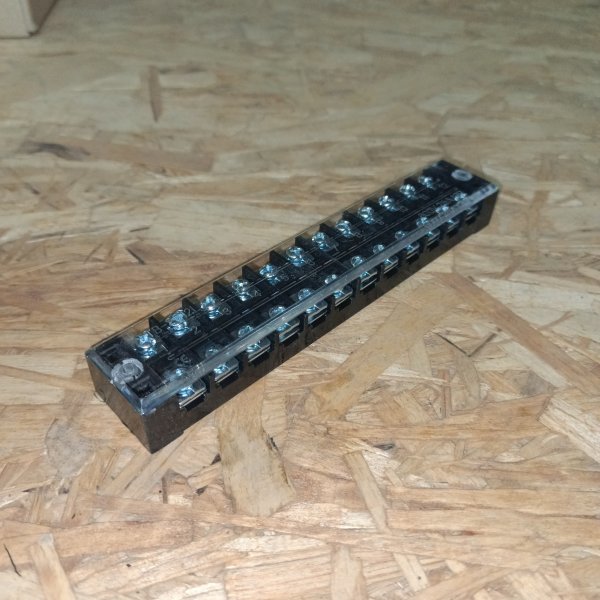

- Прозрачная крышка позволяет визуально контролировать состояние контактов.
- Характеристики:
- Номинальный ток: 25 А
- Количество клеммных пар: 12
- Максимальное сечение проводника: 2,5 мм2
Описание от производителя:
Применение:
Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.
Преимущества:
Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме. Прозрачная крышка позволяет визуально контролировать состояние контактов.
Материалы:
Корпус выполнен из негорючего AБC-пластика Планка - анодированная сталь, для ТВ-45 - латунь. Винты-анодированнная сталь
Характеристики
| Бренд | TDM Electric |
| Тип зажима | Терминал/блок |
| Количество зажимов | 12 |
| Сечение провода, max | 2.5 |
| Материал корпуса | Полимер/термопластик |
Классификация ETIM
ETIMРасстояние от центра отверстия11 мм
Проверено на взрывобезопасность по версии "Ex e"Нет
Поперечн. сечение подключ. тонкопроволочного провода без наконечника1 - 2,5 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником1 - 2,5 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода1 - 2,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода1 - 2,5 мм²
Номин. ток In25 А
Номин. (расчетное) напряжение0 - 660 В
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Позиция соединенияСбоку (поперечное)
Количество полюсов12
Количество зажимов на 1 полюс12
Способ монтажаНепосредственная установка
Материал изоляции корпусаТермопласт
Рабочая температура-20 - 100 °C
Класс негорючести изоляц. материала согл. UL94V2
Ширина/размер ячейки11 мм
Высота (на мин. возможной высоте установки)19 мм
Длина163 мм
Требуется торцевая пластинаНет
ЦветЧерный
ПрозрачныйНет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
