Производитель:
TDM Electric (ТДМ Электрик)

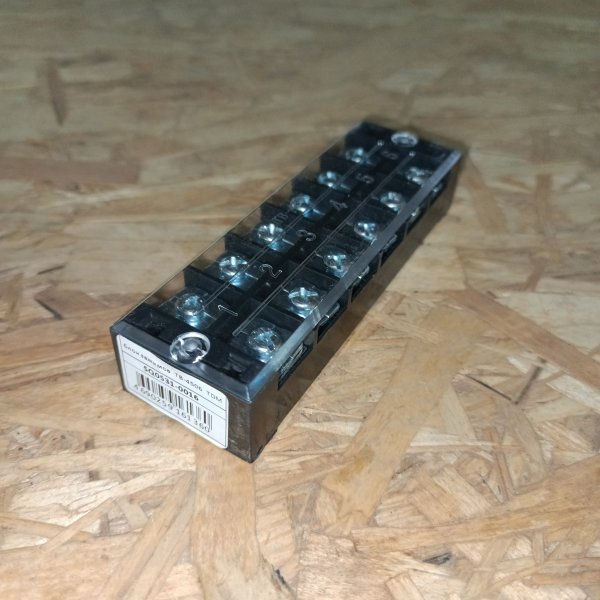

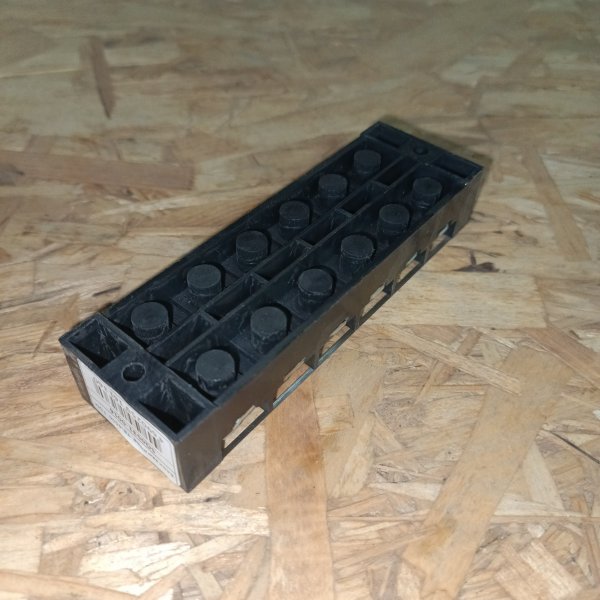

Терминал клеммный ТДМ шесть клеммных пар 4,5 мм2, 45 Ампер
Ключевые характеристики
БрендTDM Electric
Тип зажимаТерминал/блок
Количество зажимов6
Сечение провода, max4.5
Материал корпусаПолимер/термопластик
Описание
Терминал клеммный ТДМ шесть клеммных пар 4,5 мм2, 45 Ампер SQ0531-0016
- Материалы:
- Корпус- ABC пластик
- Материал планки: латунь
- Винты - анодированная сталь
- Преимущества:
- Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме.
- Прозрачная крышка позволяет визуально контролировать состояние контактов.
- Характеристики:
- Номинальный ток: 45 А
- Количество клеммных пар: 6
- Максимальное сечение проводника: 4,5 мм2
Описание от производителя:
Применение:
Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.
Преимущества:
Плоский штифт имеет рельефные насечки, обеспечивающие надежную фиксацию провода в прижимной клемме. Прозрачная крышка позволяет визуально контролировать состояние контактов.
Материалы:
Корпус выполнен из негорючего AБC-пластика Планка - анодированная сталь, для ТВ-45 - латунь. Винты-анодированнная сталь
Характеристики
| Бренд | TDM Electric |
| Тип зажима | Терминал/блок |
| Количество зажимов | 6 |
| Сечение провода, max | 4.5 |
| Материал корпуса | Полимер/термопластик |
Классификация ETIM
ETIMРасстояние от центра отверстия15 мм
Проверено на взрывобезопасность по версии "Ex e"Нет
Поперечн. сечение подключ. тонкопроволочного провода без наконечника1 - 6 мм²
Поперечн. сечение подключ. тонкопроволочного провода с наконечником1 - 6 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода1 - 6 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода1 - 6 мм²
Номин. ток In45 А
Номин. (расчетное) напряжение0 - 660 В
Тип электрич. соединения 1Винтовое соединение
Тип электрич. соединения 2Винтовое соединение
Позиция соединенияСбоку (поперечное)
Количество полюсов6
Количество зажимов на 1 полюс6
Способ монтажаНепосредственная установка
Материал изоляции корпусаТермопласт
Рабочая температура-20 - 100 °C
Класс негорючести изоляц. материала согл. UL94V2
Ширина/размер ячейки15 мм
Высота (на мин. возможной высоте установки)24 мм
Длина121 мм
Требуется торцевая пластинаНет
ЦветЧерный
ПрозрачныйНет
Классификация ETIM приведена справочно. Shop220 не несёт ответственности за её точность и полноту — ориентируйтесь на технические характеристики и документацию производителя.
