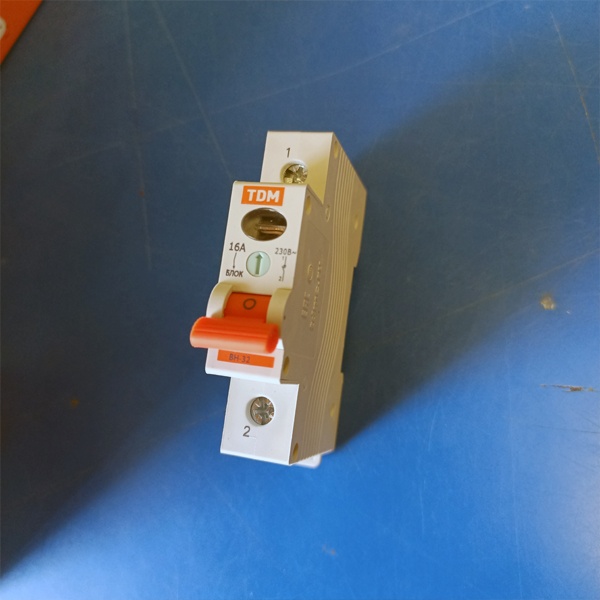

Однополюсный рубильник BH-32 ТДМ, номинальный ток 16 ампер
Описание
Однополюсный рубильник BH-32 ТДМ, номинальный ток 16 ампер SQ0211-0001
Выключатель нагрузки ВН-32 представляет собой компактное и надежное электрическое устройство, используемое для отключения или включения электрической нагрузки в электрических цепях. Он играет важную роль в обеспечении безопасности и управляемости электрических систем, позволяя быстро разрывать или восстанавливать электрическое соединение в случае необходимости.
- Назначение:
- Проведение тока в нормальном режиме.
- Частое оперативное включение и выключение электрической цепи.
- Применение:
- Вводно-распределительные устройства жилых и общественных зданий.
- Конструкция:
- Механическая блокировка рукоятки управления защищает аппарат от случайных включений при проведении работ на линии.
- Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
- Прозрачное окошко на лицевой панели обеспечивает визуальное наблюдение размыкания контактов ("видимый разрыв") для проведения работ на линии.
- Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
- Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
- Преимущества:
- Клеммные зажимы аппарата промаркированы, что позволяет избежать ошибок при монтаже.
- Выключатели ВН-32 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности аппарата.
Номинальное напряжение частотой 50 Гц, В | 230/400 |
Номинальный ток, А | 16 |
Номинальный рабочий ток при 1=1с | 15 ln |
Категория применения | АС-22 В |
Количество полюсов | 1 |
| Условия эксплуатации | УХЛ4 |
Степень защиты выключателя | IP20 |
Электрическая износостойкость, циклов В/О, не менее | 10 000 |
Механическая износостойкость, циклов В/О, не менее | 30 000 |
Максимальное сечение подключаемых проводников, мм | 35 – для многожильного проводника, 50 – для одножильного проводника |
Диапазон рабочих температур, °С | от –40 до +50 |
Масса 1 полюса, кг | 0,13 |
Описание от производителя:
Назначение:
Проведение тока в нормальном режиме. Частое оперативное включение и выключение электрической цепи.
Применение:
Вводно-распределительные устройства для жилых и общественных зданий.
Преимущества:
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности. («видимый разрыв») для проведения работ на линии.
Конструкция:
защищает аппарат от случайных включений при проведении работ на линии. позволяет усилить конструкцию аппарата и предотвратить его распирание при затягивании клеммных винтов.
Материалы:
Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.
Упаковка:
Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку ВН-32 1P по 12 шт. ВН-32 2P по 6 шт. ВН-32 3P по 4 шт. ВН-32 4P по 3 шт.
Характеристики
| Бренд | TDM Electric |
| Номинальный ток | 16 A |
| Количество полюсов | 1 |
| Количество модулей | 1 |
Классификация ETIM
ETIMОбзор от AI
Выключатель нагрузки TDM ВН-32 1P 16A однофазный (рубильник) — модульный аппарат для ручного включения и отключения электрической цепи в однофазных сетях. Используется как вводной или групповой выключатель для оперативного обесточивания линии при обслуживании, переключениях и регламентных работах.
Модель рассчитана на коммутацию нагрузки в пределах номинального тока и обеспечивает наглядное управление состоянием цепи. Устанавливается в распределительные щиты на DIN-рейку и подходит для применения в бытовых и коммерческих электроустановках.
Артикул производителя: SQ0211-0001
Бренд: TDM Electric
Где используется
- в квартирных и этажных щитах как вводной выключатель для быстрого отключения питания
- в щитах частных домов, гаражей, мастерских, небольших офисов
- в распределительных шкафах для отключения отдельных групп потребителей
- как сервисный выключатель перед оборудованием (для удобства обслуживания)
- в схемах, где требуется простое ручное размыкание цепи без функций защиты
Особенности и преимущества
- Оперативное разъединение цепи — удобен для безопасного проведения работ и обслуживания оборудования
- Модульное исполнение — аккуратный монтаж в щите на DIN-рейку, удобная компоновка рядом с автоматами и УЗО
- 1 полюс — оптимален для отключения фазного проводника в однофазных цепях
- Номинал 16 A — подходит для линий освещения и части розеточных/слаботочных групп при корректном подборе кабеля и защиты
- Ручное управление — четкая коммутация положениями ВКЛ/ВЫКЛ, понятная индикация состояния
Важно: выключатель нагрузки не заменяет автоматический выключатель. Для защиты от короткого замыкания и перегрузки в цепи должны быть установлены соответствующие аппараты защиты.
Основные характеристики
- Тип: выключатель нагрузки (рубильник), модульный
- Серия/модель: ВН-32
- Количество полюсов: 1P (однофазный)
- Номинальный ток: 16 A
- Бренд: TDM Electric
- Артикул производителя: SQ0211-0001
- Назначение: ручное включение/отключение электрических цепей
- Монтаж: в распределительный щит, на DIN-рейку
Как выбрать
- Подбирайте по току линии: номинал выключателя нагрузки должен соответствовать расчетной нагрузке и сечению проводника.
- Учитывайте количество полюсов: для однофазной сети часто достаточно 1P, но в некоторых схемах требуется одновременное отключение фазы и нуля (2P).
- Планируйте защиту: выключатель нагрузки применяется совместно с автоматами/предохранителями и УЗО, так как не выполняет защитных функций.
Рекомендации по установке
- Монтаж выполняйте при полностью снятом напряжении.
- Подключайте проводники в соответствии со схемой щита и принятым стандартом маркировки.
- После установки проверьте надежность затяжки клемм и корректность работы механизма ВКЛ/ВЫКЛ.
- Работы в электрощитах рекомендуется доверять квалифицированному электрику.
Комплектация
- выключатель нагрузки TDM ВН-32 1P 16A
