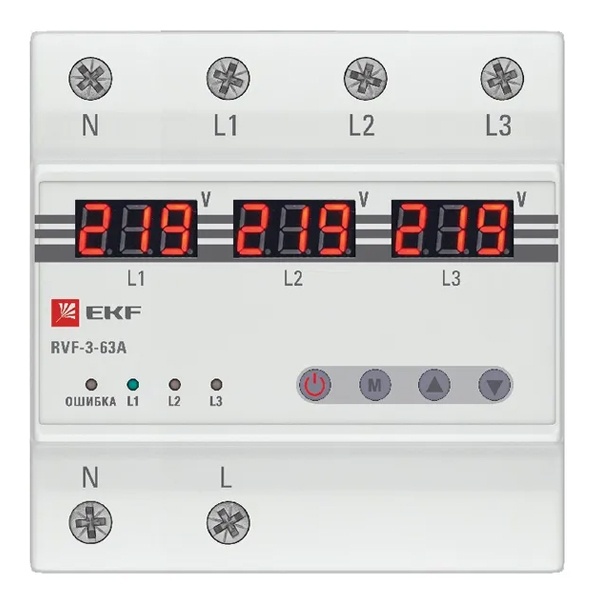

Модульное реле РВФ-3 для выбора фазы 63А с цифровой индикацией
Модульное реле РВФ-3 для выбора фазы 63А с цифровой индикацией RVF-3-63a
Реле выбора фаз RVF-3 EKF PROxima предназначено для обеспечения бесперебойного питания однофазных потребителей (230 В, 50/60 Гц) от трехфазной четырехпроводной или пятипроводной сети. Устройство автоматически выбирает наиболее качественное и стабильное фазное напряжение среди трех доступных фаз: L1, L2 и L3.
Приоритетность фаз распределяется следующим образом:
Основная фаза – L1 (наивысший приоритет);
Резервные фазы – L2 и L3 (приоритет L3 ниже, чем у L1 и L2).
При нормальных параметрах напряжения на всех фазах реле подключает нагрузку к приоритетной фазе (L1). В случае выхода напряжения на данной фазе за установленные пределы, устройство автоматически переключает нагрузку на резервную фазу с допустимыми параметрами. Если напряжение на всех фазах выходит за предельно допустимые значения, нагрузка отключается до восстановления стабильного электроснабжения.
RVF-3 EKF PROxima обеспечивает защиту электрооборудования от скачков и просадок напряжения, предотвращая работу на некачественном электропитании и продлевая срок службы подключенных устройств.
Реле выбора фаз полезно там, где питание приходит «как повезет»: то перекос, то одна фаза пропала, то щит перезагружали и порядок фаз поменяли. EKF RVF-3-63А как раз из тех устройств, которые ставят один раз и потом вспоминают только когда открывают щит на профилактику. Дисплей сильно упрощает проверку — видно, что происходит с фазами прямо на месте.
Чаще всего его ставят в вводных щитах частных домов и коттеджей с трехфазным вводом, на объектах с однофазной нагрузкой, которую нужно «кормить» от самой живой фазы, а также в небольших коммерческих помещениях: мастерских, павильонах, офисах, где важна непрерывность питания. Особенно уместно оно рядом с оборудованием, которому не нравится просадка и пропадание питания: насосные станции, холодильные установки, автоматика ворот, системы отопления, серверное и телеком-оборудование (если питание организовано через одну выбранную фазу).
Ключевые характеристики (то, что важно учитывать при подборе):
- модель: EKF RVF-3-63А
- тип: реле выбора фаз
- исполнение с дисплеем
- номинал по току: 63 А (ориентируйтесь на ввод и схему включения)
- артикул производителя: RVF-3-63a
Практические особенности тут в первую очередь про удобство эксплуатации. Дисплей — не «украшение», а нормальный инструмент для электрика: проще быстро понять, какая фаза сейчас выбрана, есть ли пропадание/ошибка по фазам, и что именно стало причиной переключения. Для обслуживания это экономит время: меньше догадок — больше конкретики на месте, без лишних замеров “на всякий случай”.
Что защищает и как работает: реле следит за состоянием трехфазной сети и при проблемах с выбранной фазой (например, пропала или стала некорректной) переводит питание нагрузки на другую, работоспособную фазу. Смысл простой — не держать однофазных потребителей «в темноте», если в сети есть хотя бы одна нормальная линия. Важно понимать: это не стабилизатор и не УЗО — от утечки тока оно не спасает, и напряжение “в норму” не вытягивает, его задача именно в контроле фаз и переключении.
Почему берут: когда на объекте уже был опыт с отгоранием нуля, просадками и периодическими отключениями по одной фазе, люди быстро начинают ценить автоматическое переключение. Плюс дисплей — удобная вещь для тех, кто сам обслуживает щит или вызывает электрика: проще объяснить, что происходит, и быстрее найти причину.
Рекомендации по применению: заранее продумайте схему — реле выбора фаз обычно работает в паре с коммутацией нагрузки (контактор/автомат/вводное решение зависит от проекта). По току 63 А — это уровень вводных цепей, поэтому обращайте внимание на сечение проводников, качество клеммных соединений и реальную нагрузку. После монтажа полезно проверить логику переключения: искусственно «отрубить» одну фазу и посмотреть, как устройство реагирует — это занимает пару минут, но потом снимает вопросы.
