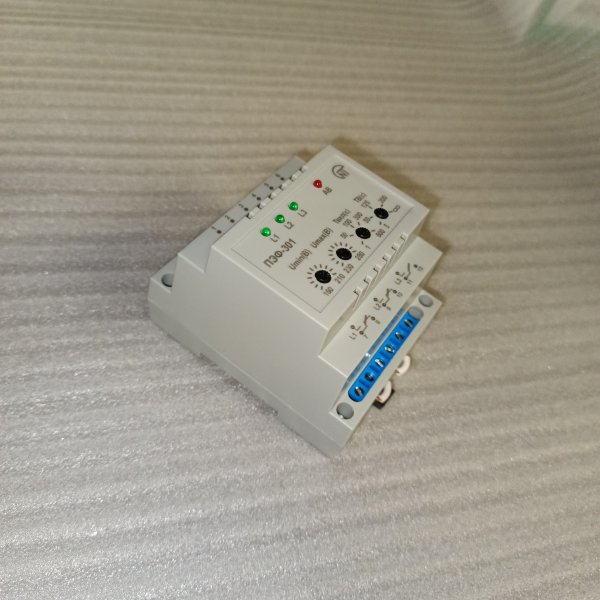

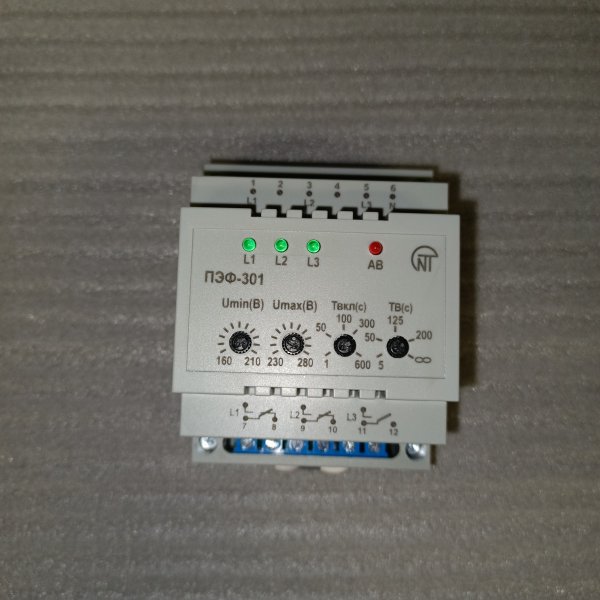

Автоматический электронный переключатель фаз ПЭФ-301
Описание
Автоматический электронный переключатель фаз ПЭФ-301 3425601301
Используется для питания промышленной и бытовой однофазной нагрузки 220 В/50 Гц от трехфазной четырехпроводной сети 3x380+N с целью обеспечения бесперебойным питанием особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети. В зависимости от наличия качества напряжения на основной фазе (установлен приоритет - линия 1), производит выбор наиболее благоприятной фазы и с высоким быстродействием производит переключение однофазной нагрузки на эту фазу. При восстановлении параметров напряжения на исходной фазе ПЭФ-301 может вернуть нагрузку на неё обратно.
Защищает нагрузку любой мощности:
Находит широкое применение в системах контроля доступа, дачном и коттеджном строительстве и пр.
- Технические характеристики:
- Номинальное фазное напряжение: 220 В
- Частота сети: 45-55 Гц
- Диапазон срабатывания по, Umin: 160-210 В
- Диапазон срабатывания по, Umax: 230-280 В
- Наличие возврата на приоритетную фазу в диапазоне Тв (5-200), c: есть
- Диапазон регулирования времени повторного включения, ТВКЛ: 1-600c
- Фиксированная задержка переключения (отключения) по Umin: 12c
- Время переключения на резервные фазы: не более 0,2с
- Гистерезис (коэффициент возврата) по напряжению: 5-7 В
- Коммутируемый ток: 16 А
Классификация ETIM
ETIMОбзор от AI
Универсальный автоматический электронный переключатель фаз Новатек ПЭФ-301 16А на DIN-рейку — устройство для автоматического выбора и подключения наиболее качественной фазы в трехфазной сети 3x380/220 В при питании однофазных потребителей. Переключатель контролирует параметры фаз и при ухудшении напряжения на рабочей фазе выполняет переключение на резервную, помогая поддерживать стабильное электроснабжение оборудования.
Модель предназначена для монтажа в электрощите на DIN-рейку и применяется там, где важно избежать остановок из-за пропадания одной фазы, перекоса или выхода напряжения за допустимые пределы. Номинальный ток 16А позволяет использовать устройство для питания умеренных нагрузок или в качестве управляющего элемента в схемах с контактором (по проекту).
Бренд: Новатек-Электро
Артикул производителя: 3425601301
Где используется
- Частные дома, коттеджи, дачи: защита и резервирование питания котлов, насосов, автоматики, систем водоснабжения.
- Квартиры и небольшие коммерческие объекты при вводе 3 фазы и наличии однофазных нагрузок.
- Магазины, офисы, мастерские: обеспечение непрерывного питания холодильного, кассового, компьютерного и телекоммуникационного оборудования.
- Щиты управления и распределительные щиты: автоматическое резервирование фазы для критичных линий.
- Инженерные системы: вентиляция, охранно-пожарная сигнализация, серверные стойки и слаботочные шкафы (в составе электропитания).
Назначение и принцип работы
- Непрерывно контролирует напряжение на каждой из трех фаз.
- Выбирает фазу с параметрами в заданном диапазоне и подключает нагрузку к ней.
- При выходе напряжения рабочей фазы за пределы или при ее пропадании автоматически переключает нагрузку на другую фазу.
- Снижает риск остановки техники и ошибок автоматики из-за недопустимого напряжения, перекоса фаз и нестабильной сети.
Особенности и преимущества
- Автоматическое переключение фаз без участия пользователя — удобно для объектов с нестабильной подачей электроэнергии.
- Электронное управление обеспечивает точный контроль параметров сети и корректную логику переключения.
- Универсальное применение для однофазных потребителей, питаемых от трехфазного ввода.
- Монтаж на DIN-рейку — быстрое размещение в стандартном электрощите.
- Повышение надежности питания чувствительной техники и автоматики за счет выбора наиболее стабильной фазы.
- Снижение последствий аварий в сети: провалы, перенапряжение, перекос фаз, пропадание фазы.
Основные характеристики
- Тип устройства: автоматический электронный переключатель фаз
- Модель: ПЭФ-301
- Номинальный ток: 16 А
- Сеть: трехфазная (выбор одной фазы для питания однофазной нагрузки)

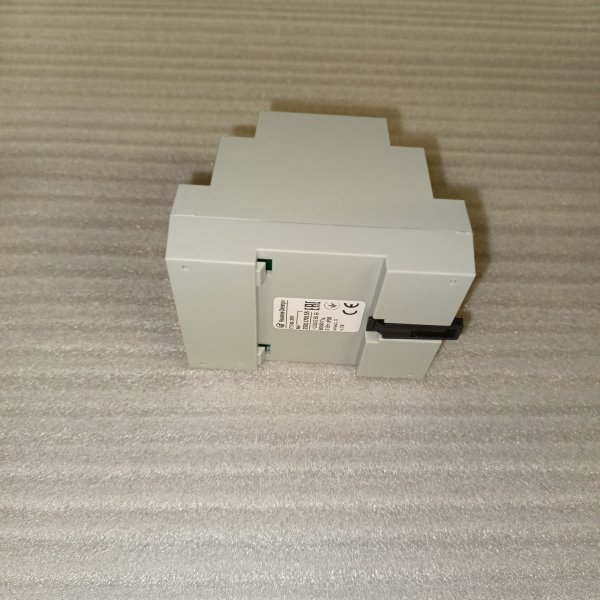

- Монтаж: DIN-рейка
- Производитель / бренд: Новатек-Электро
- Артикул производителя: 3425601301
Примечание: точные уставки по напряжению, задержки переключения и индикация зависят от исполнения и настроек конкретной модели. При необходимости подберем по ТЗ или сверим параметры по паспорту.
Совместимость и рекомендации по применению
- Подходит для однофазных линий, которые необходимо резервировать от трех фаз.
- Рекомендуется предусматривать защиту линии автоматическим выключателем по току и корректное сечение кабеля по нагрузке.
- Для нагрузок, близких к предельным, или при высоких пусковых токах (насосы, компрессоры) часто применяют схему с контактором — по проекту и требованиям электробезопасности.
- Устанавливать в щите с соблюдением требований ПУЭ и рекомендаций производителя, обеспечить надежные контактные соединения и достаточную вентиляцию.
Комплектация
- Переключатель фаз Новатек ПЭФ-301 16А
- Паспорт/инструкция (в зависимости от поставки)
- Упаковка
Кому подойдет
Если на объекте есть трехфазный ввод, а критичная нагрузка однофазная и требует максимально стабильного питания, ПЭФ-301 поможет автоматически выбрать рабочую фазу и сохранить работоспособность оборудования при ухудшении параметров сети.
