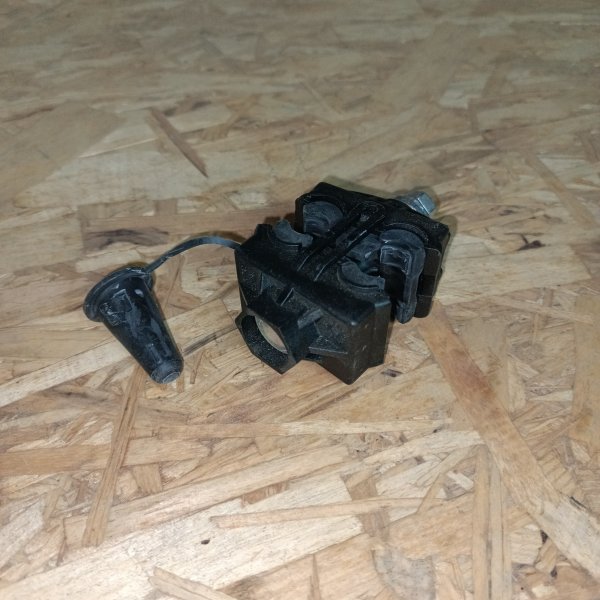

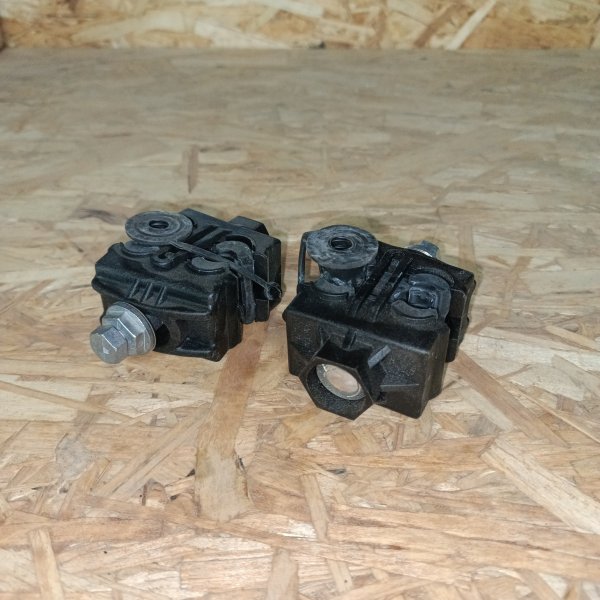

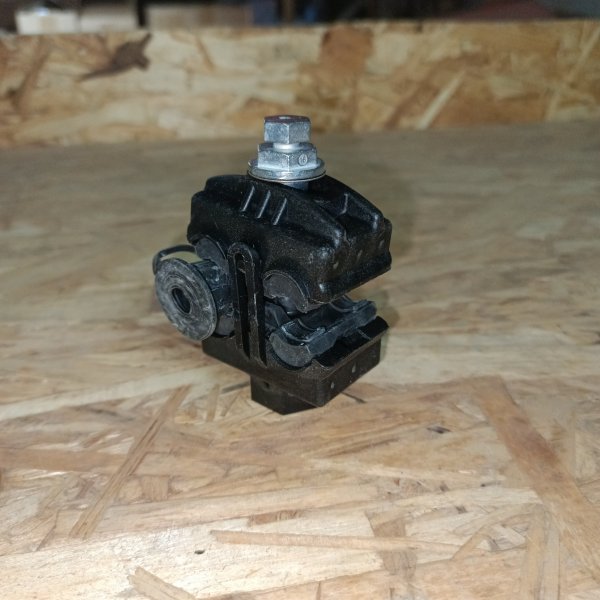

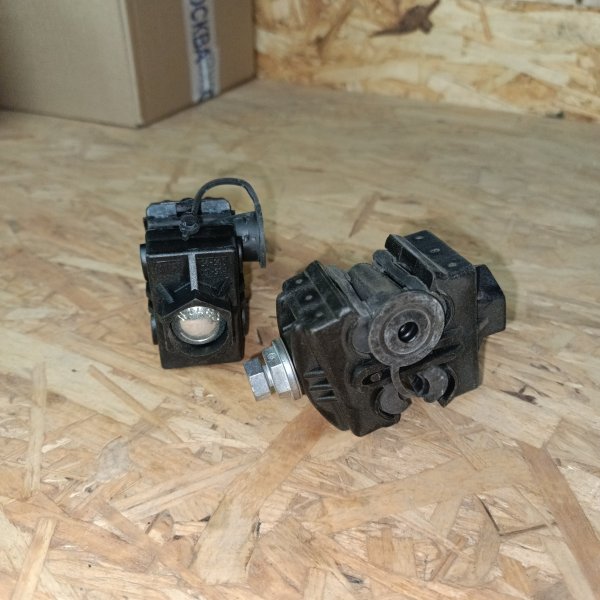

Зажим-клемма для подключения провода СИП сечением 35-95 мм2 к жиле магистрали сечением 35-150 мм2 с прокалыванием изоляции
Описание
Зажим-клемма для подключения провода СИП сечением 35-95 мм2 к жиле магистрали сечением 35-150 мм2 с прокалыванием изоляции 10900371
Ответвительные герметичные зажимы предназначены для выполнения ответвлений от магистральных СИП медными или алюминиевыми проводами. Они обеспечивают надежный электрический контакт методом прокалывания изоляции жил проводов магистрали и ответвительной линии.
- Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-120 мм2 (медь или алюминий).
- Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р151+BI сечением 35-150 мм2/ 6-95 мм2 (медь или алюминий).
Преимущества применения:
- Ответвительные герметичные зажимы НИЛЕД успешно проходят испытания в соответствии с нормами EN50483 и отвечают самым строгим национальным и международным стандартам.
- Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах (монтаж от -20°С, эксплуатация от -60°С).
- Коррозионная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.
- Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.
- Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода (в соответствии с действующими отечественными нормами и стандартом CENELEC).
- Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением напряжения 6 кВ.
Характеристика зажимов:
- Предназначены для алюминиевых или медных изолированных жил.
- Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.
- Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).
- Срывная головка выполнена из алюминиевого сплава. Зажим поставляется в раскрытом положении, что облегчает его монтаж.
- В моделях P 70 / P 150 / P 240 защитный колпачок выполнен съемным.
Особенности:
- Демонтаж возможен (вторичный монтаж не допускается).
- Зажимы данного типа допускают выполнение работ на линии под напряжением.
- Срывная головка затягивается при помощи изолированного накидного гаечного ключа CL 13 Click.
- В таблице указаны сечения проводов, для которых при проведении диэлектрических испытаний прокалывающие зажимы выдерживают напряжение 6 кВ под водой, в том числе P 70 и P 645 без смазки.
Характеристики:
- Сечение жил
- Магистрали - 35-150 мм (6 кВ), 25-150 мм (4 кВ)
- Ответвления - 35-95 мм (6 кВ), 25-120 мм (4 кВ)
- Болт:
- Кол-во болтов - 1
- Усилие затяжки - 16 Нхм
- Размер головки - 13 мм
- Макс. нагрузка I - 500 А
- Масса - 144 г
Обзор от AI
Если нужно аккуратно и надежно снять ответвление с СИП без разделки изоляции и лишней возни с ножом — берут прокалывающий зажим. Нилед P70 как раз из тех, что ставишь один раз и спокойно забываешь: затяжка понятная, контакт получается стабильный, а монтаж не превращается в «лотерею».
В работе этот зажим чаще всего встречается на воздушных линиях 0,4 кВ, когда нужно подключить ответвление к магистрали СИП — на вводы в частные дома, хозяйственные постройки, небольшие объекты, либо при реконструкции участков сети, где удобнее сделать ответвление проколом, чем разрывать линию и ставить муфты. Подходит и для ситуаций, когда доступ к проводу ограничен: зажим ставится прямо на изолированный провод и не требует отдельной подготовки жилы.
Ключевые характеристики (по маркировке и применению):
- Модель: Нилед P70
- Тип: ответвительный прокалывающий зажим для СИП
- Диапазон сечений (магистраль/ответвление): 35–95 / 35–150
- Артикул производителя: 10900371
Из практических моментов: прокалывающие зажимы ценят за скорость и предсказуемость результата. Не надо «ловить» чистую жилу, срезать изоляцию и потом думать, чем герметизировать место соединения. Зажим стягивается болтом, и при правильной затяжке контактные зубья ровно прокалывают изоляцию и садятся на металл. Для монтажника это означает меньше времени на опоре и меньше шансов ошибиться, особенно в холод или при ветре, когда мелкие операции даются тяжелее.
Как работает и что обеспечивает: внутри зажима стоят контактные элементы, которые при затяжке прокалывают изоляцию на магистральном проводе и на ответвлении. За счет давления и площади контакта получается электрическое соединение без предварительной зачистки. Корпус закрывает место прокола от внешней среды — это важно на ВЛИ, где соединение постоянно живет под дождем, пылью и перепадами температур. В итоге вы получаете ответвление с нормальным электрическим контактом и без «голого» участка жилы снаружи.
Почему такой зажим берут в работу: он экономит время на монтаже и, что важнее, убирает человеческий фактор на этапе подготовки жилы. Когда ответвлений много, разница особенно заметна: прокол выполняется одинаково и повторяемо, а соединение выглядит аккуратно. Для обслуживающих бригад это еще и плюс по диагностике — меньше самодельных скруток и «колхоза», которые потом греются под нагрузкой.
Рекомендации по применению: подбирайте зажим по реальным сечениям магистрали и ответвления — маркировка 35–95/35–150 здесь ключевая, лучше не «натягивать» диапазон. При монтаже следите за соосностью проводов в седле и затягивайте болт без рывков, до нормального упора (перетягивать тоже не стоит). Если работаете на действующей линии, соблюдайте правила по работам под напряжением и используйте штатный инструмент и СИЗ — прокалывающий зажим упрощает соединение, но не отменяет требований безопасности.
